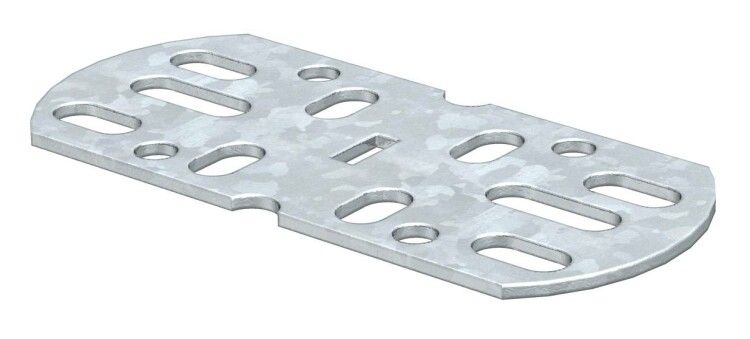

Соединитель продольный и угловой 45x100 - 6066550 OBO Bettermann VF AZK FT

Соединитель продольный и угловой 45x100 мм от OBO BETTERMANN (артикул vf azk ft / 6066550) предназначен для надёжного соединения мини-каналов AZ в прямых участках и на углах. Изделие выполнено из стали с горячим цинкованием, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Соединитель продольный и угловой 45x100 мм используется для сборки кабельных каналов системы AZ - компактных металлических лотков, применяемых в распределении слаботочных и силовых кабелей. Подходит для монтажа в помещениях с высокой влажностью, на производствах, в офисах, телекоммуникационных шкафах и других местах, где требуется прочная и защищённая трасса.

Технические характеристики

• Тип изделия: Соединитель
• Исполнение: Продольный и угловой - позволяет соединять каналы как прямо, так и под углом 90°
• Габариты: 45×100 мм - соответствует размеру мини-канала AZ
• Материал: Сталь
• Покрытие: Горячий цинк - антикоррозийная защита, устойчивость к механическому воздействию
• Тип соединения: Винтовой разъём - фиксация болтами, не требует сварки
• Совместимость с кабельными лотками: Да - исключительно с мини-каналами AZ

Совместимость и монтаж

Соединитель продольный и угловой 45x100 мм совместим только с кабельными лотками серии AZ от OBO BETTERMANN. Для установки необходимо:

• Выровнять торцы двух элементов канала
• Закрепить соединитель с помощью винтов (не входят в комплект)
• Убедиться, что зазор между каналами минимальный - до 1–2 мм

Не используйте с другими типами лотков - габариты и форма крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для систем OBO BETTERMANN. Покрытие горячим цинком соответствует ГОСТ 1759.4 и ISO 1461. Напряжение и ток через соединитель не передаются - он является только механическим элементом.

Преимущества

• Двухфункциональность: один элемент заменяет два - продольный и угловой соединители
• Усиленная защита от коррозии благодаря горячему цинкованию
• Легкий монтаж без сварки - снижает время работы и риск повреждения покрытия
• Чёткая совместимость с сериями AZ - гарантирует плотное соединение и отсутствие перекосов

Ограничения применения

• Не предназначена для нагрузок выше массы заполненного кабельного канала - не рассчитана на подвеску или внешние усилия
• Не применяется вне системы AZ - несовместим с лотками других производителей и даже с другими сериями OBO
• Не рекомендуется для открытого монтажа в условиях постоянного прямого контакта с химически активными жидкостями

Примеры использования

• Сборка трассы для кабелей связи в серверной комнате
• Прокладка слаботочных проводов в производственном корпусе с повышенной влажностью
• Формирование уголков в распределительных щитах с ограниченным пространством
• Обустройство кабельных путей в медицинских учреждениях, где важна герметичность и чистота

Практические советы

• Перед монтажом проверьте, чтобы внутренний профиль канала точно совпадал с формой соединителя - любые деформации нарушают контакт
• Используйте болты M4 или M5 (в зависимости от модели канала); затягивайте равномерно, чтобы не перекосить соединение
• При использовании в сырых помещениях дополнительно контролируйте целостность цинкового покрытия - при повреждениях обработайте кромки противокоррозийным составом
• Артикул vf azk ft / 6066550 - единственный подходящий вариант для мини-каналов AZ; другие аналоги не обеспечивают нужную точность посадки
