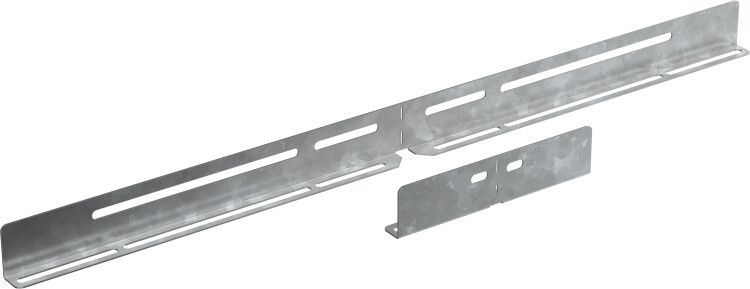

Комплект соединительный регулируемый LESTA h=55мм HDZ | CLM40D-KSR-055-HDZ IEK

Комплект соединительный регулируемый высота 55 мм горячее цинкование HDZ от IEK (ИЭК) - это надёжное решение для гибкой сборки кабельных трасс на лестничных лотках, позволяющее изменять направление трассы в горизонтальной плоскости без жёсткой фиксации угла. Артикул clm40d-ksr-055-hdz обеспечивает долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Комплект соединительный регулируемый высота 55 мм горячее цинкование HDZ предназначен для создания поворотов кабельной трассы в горизонтальной плоскости под любым углом. Подходит исключительно для лестничных кабельных лотков. Применяется там, где требуется адаптация траектории прокладки кабелей - например, вокруг колонн, перегородок или оборудования. Устойчив к воздействию влаги, пыли и коррозии благодаря защите горячим цинкованием.

Технические характеристики

• Высота: 55 мм - определяет вертикальный зазор между лотками при соединении;
• Материал: сталь ходнокатанная - прочная основа, выдерживающая механические нагрузки;
• Покрытие: горячее цинкование - защита от коррозии по ГОСТ 9.307-89, увеличивает срок службы до 20 лет;
• Тип соединения: винтовой разъём - позволяет легко собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - работает вдоль оси лотка, не меняет его ширину;
• Шарнирное соединение: да - обеспечивает свободную регулировку угла поворота от 0° до 90°;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках требований к кабельным системам;
• Цвет: светло-серый - соответствует цветовой гамме лотков LESTA от IEK.

Совместимость и монтаж

Комплект совместим только с лестничными кабельными лотками серии LESTA от IEK. Монтаж выполняется вручную: соединитель вставляется в торец двух лотков, после чего затягиваются болты винтовых разъёмов. Шарнир позволяет установить нужный угол перед окончательной фиксацией. Для точной сборки рекомендуется использовать ключ подходящего размера - не переусердствовать с моментом затяжки, чтобы не деформировать резьбу.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 9.307-89 для горячего цинкования. Обеспечивает огнестойкость, что важно для объектов с повышенными требованиями к пожарной безопасности - промышленные площадки, энергообъекты, метрополитены. Соответствует нормам для кабельных систем в помещениях с риском коррозии и влажностью.

Преимущества

• Регулируемый шарнир - позволяет точно выставить угол поворота без замены детали;
• Горячее цинкование - значительно дольше служит, чем гальванизированное или порошковое покрытие;
• Не требует сварки - снижает время монтажа и исключает риск повреждения изоляции кабелей;
• Универсальная совместимость - работает с лотками всех типоразмеров серии LESTA;
• Долгий срок службы - 20 лет при правильном монтаже и эксплуатации.

Ограничения применения

• Не применяется с коробчатыми, трубчатыми или пластиковыми лотками - только с лестничными;
• Не предназначен для вертикальных поворотов - работает только в горизонтальной плоскости;
• Запрещено использование в средах с постоянным контактом с кислотами, щелочами или морской водой - цинк может разрушаться;
• Не рассчитан на частые демонтажи - многократная сборка/разборка может привести к износу резьбы.

Примеры использования

• Переход кабельной трассы вокруг технологической колонны на заводе;
• Обход препятствий на участке прокладки в машинном зале;
• Создание ответвлений от главной трассы в распределительных пунктах;
• Прокладка кабелей в подземных каналах с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что внутренние кромки лотка не имеют острых заусенцев - они могут повредить изоляцию кабелей при прохождении через соединитель;
• При использовании в сырых помещениях дополнительно смажьте резьбу антикоррозийной paste (например, WD-40 Specialist Long-Term Corrosion Inhibitor);
• Не используйте комплект как несущую опору - он не воспринимает вес лотка, только обеспечивает соединение;
• При заказе нескольких единиц - выбирайте одинаковые партии, чтобы гарантировать единый цвет и качество покрытия.
