Комплект соединительный регулируемый LESTA h=55мм | CLM40D-KSR-055 IEK

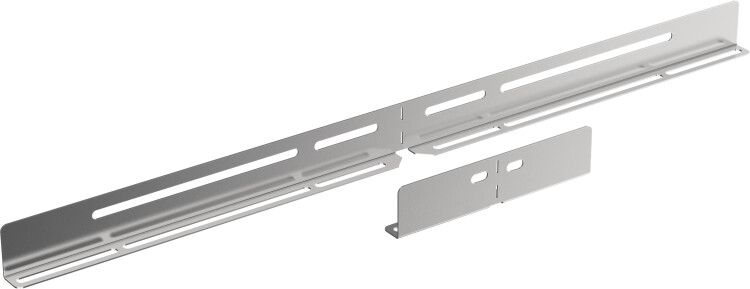

Комплект соединительный регулируемый H=55 мм от IEK (ИЭК), артикул clm40d-ksr-055, предназначен для гибкой сборки кабельных трасс на лестничных лотках, обеспечивая повороты в горизонтальной плоскости под любым углом. Продукт из серии LESTA сочетает прочность, долговечность и совместимость с промышленными системами прокладки кабеля.

Назначение и область применения

Комплект соединительный регулируемый H=55 мм используется для создания плавных поворотов кабельной трассы в горизонтальной плоскости. Подходит для монтажа на лестничных лотках, где требуется изменить направление трассы без жёстких углов. Часто применяется на производствах, в цехах, на транспорте и в энергообъектах, где кабели проходят через сложные маршруты с необходимостью компенсации смещений.

Технические характеристики

• Высота: 55 мм - определяет вертикальный размер элемента, влияющий на зону установки и свободный проход кабелей;
• Тип соединения: винтовой разъём - позволяет надёжно фиксировать детали без сварки, ускоряет монтаж и обеспечивает возможность демонтажа;
• Материал: сталь оцинкованная - высокая механическая прочность и устойчивость к коррозии;
• Покрытие: оцинковано по методу Сендзимира (ГОСТ 14918-2020) - равномерное, плотное цинковое покрытие, обеспечивающее длительную защиту даже при механических воздействиях;
• Шарнирное соединение: да - позволяет регулировать угол поворота в диапазоне до 180°, адаптируясь к реальным условиям трассировки;
• Исполнение: продольный соединитель - ориентирован на соединение участков лотка вдоль оси трассы с возможностью изменения направления;
• Цвет: светло-серый - соответствует цветовой гамме изделий серии LESTA, упрощает визуальный контроль при монтаже;
• Огнестойкость: да - материал сохраняет целостность при повышенных температурах, что важно для объектов с требованиями пожарной безопасности;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию в промышленной среде без замены.

Совместимость и монтаж

Комплект соединительный регулируемый H=55 мм совместим исключительно с лестничными лотками серии LESTA от IEK. Устанавливается между двумя прямыми секциями лотка. Для монтажа необходимо:

• Снять крепёж с торцов лотка;
• Развернуть шарнирный узел до нужного угла;
• Закрепить винтовые разъёмы на обоих сторонах - затягивать до упора, но без перегрузки;
• Убедиться, что кабели не задевают за острые кромки при изгибе.

Не используйте с коробчатыми, трубчатыми или пластиковыми лотками - несовместимость приведёт к нарушению герметичности и снижению механической устойчивости.

Безопасность и стандарты

• Соответствует ГОСТ 14918-2020 - стандарт на оцинкованную сталь с гарантированным качеством покрытия;
• Обеспечивает огнестойкость - не поддерживает горение, не выделяет токсичных веществ при нагреве;
• Защита от коррозии достигнута за счёт глубокого цинкования, что делает продукт безопасным для использования во влажных и агрессивных средах.

Преимущества

• Регулируемый угол поворота - позволяет точно адаптировать трассу под существующую инфраструктуру без подрезки или доработки лотков;
• Отсутствие необходимости сварки - экономит время, снижает риск повреждения покрытия и уменьшает трудозатраты;
• Высокая механическая прочность - выдерживает нагрузки от кабелей и внешних воздействий;
• Долгий срок службы - снижает частоту обслуживания и замены;
• Единая система с другими элементами серии LESTA - гарантирует точное соответствие размеров и креплений.

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальные изменения направления;
• Не рекомендуется использовать в условиях постоянного контакта с открытым огнем или экстремально высокими температурами (>+100C);
• Не подходит для лотков других типов (коробчатых, трубчатых, пластиковых);
• Требует наличия достаточного пространства вокруг для поворота - минимальный радиус изгиба зависит от длины лотка и количества кабелей.

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе;
• Смена направления лотка при обходе технологического оборудования;
• Подключение лотка к распределительному щиту под углом;
• Монтаж в помещениях с ограниченным пространством, где нельзя применить два прямых участка под 90°.

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка - он должен совпадать с размером соединяемых секций (стандарт для лестничных лотков серии LESTA);
• Не допускайте перегрузки кабелями внутри поворота - это увеличивает усилие на винтовые соединения и может деформировать корпус;
• При использовании в сырых местах периодически проверяйте состояние винтов - при необходимости подтягивайте их;
• При заказе нескольких единиц - выбирайте один партийный номер (clm40d-ksr-055), чтобы избежать различий в толщине металла и качестве покрытия;
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать образование белого налёта (циновый налёт), который не влияет на функциональность, но требует удаления перед монтажом.
