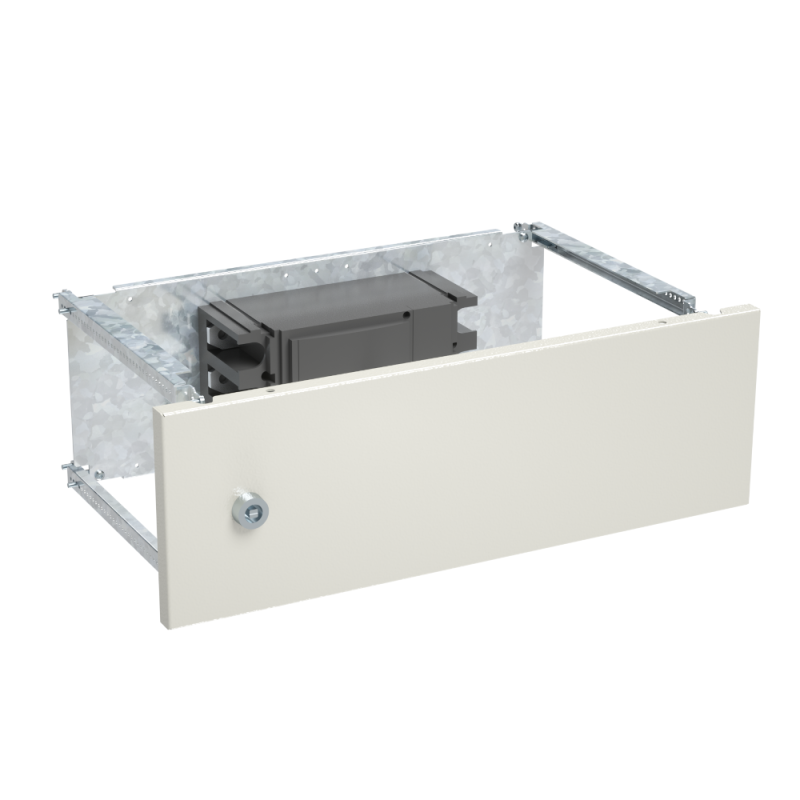

Комплект внешний горизонтальной установки 3п OptiMat D630 (F,F-MO,P) Ш=600 В=200 | 306763 КЭАЗ

Комплект внешний горизонтальной установки 3 полюсный OptiMat D630 (F, F-MO, P) Ш600 В200 от КЭАЗ предназначен для защиты и монтажа распределительного оборудования в условиях промышленной среды. Этот комплект обеспечивает надежную фиксацию корпуса на стене или раме, совместим с оборудованием серии OptiBox M и используется там, где требуется доступ к аппаратам снаружи без вскрытия основного щита.

Назначение и область применения

Комплект внешний горизонтальной установки 3 полюсный OptiMat D630 (F, F-MO, P) Ш600 В200 применяется для монтажа распределительных устройств, автоматических выключателей, контакторов и других элементов управления в местах, где необходим быстрый доступ к аппаратуре. Подходит для установки на стенах, опорах или внутри технологических площадок. Часто используется на заводах, в цехах, на транспорте и в системах автоматизации.

Технические характеристики

• Форм-фактор: Горизонтальная установка
• Количество полюсов: 3
• Габариты: ширина 600 мм, высота 200 мм
• Материал корпуса: сталь
• Цвет: серый
• Тип крепления: внешний, боковой соединительный комплект
• Замки: два ключевых замка с двойной бородкой

Совместимость и монтаж

Комплект внешний горизонтальной установки 3 полюсный OptiMat D630 (F, F-MO, P) Ш600 В200 совместим с модульными устройствами серии OptiBox M. Монтаж осуществляется с помощью четырёх установочных профилей с кронштейнами, которые фиксируются к стене или раме болтами. Монтажная панель позволяет закрепить внутренние устройства с зазором для проводки. Дверь с замками открывается наружу - удобно для обслуживания в ограниченном пространстве. Убедитесь, что поверхность монтажа выдерживает вес комплекта (до 25 кг) и имеет достаточную жесткость.

Преимущества

• Устойчивая конструкция из стали обеспечивает механическую прочность и долгий срок службы
• Двойные ключевые замки повышают безопасность - доступ возможен только с ключом
• Раздельная сборка: дверь, панель и профили можно устанавливать независимо, упрощает монтаж
• Серый цвет соответствует промышленным стандартам и маскирует следы эксплуатации
• Интеграция с OptiBox M снижает время подготовки к запуску системы

Ограничения применения

• Не предназначено для наружной установки без дополнительной защиты от осадков - отсутствует указание класса IP
• Подходит только для горизонтального расположения; вертикальная установка невозможна
• Не рекомендовано использовать в агрессивных химических средах - материал (сталь) требует антикоррозийной обработки
• Максимальная нагрузка на крепление - до 25 кг; превышение может вызвать деформацию профилей

Примеры использования

• Щит управления насосной станцией с тремя двигателями
• Пульт дистанционного управления конвейерной лентой
• Распределительный пункт на участке производства с частыми проверками
• Аппаратный щит в теплице или холодильном цехе - при условии сухости воздуха

Практические советы

• Перед монтажом проверьте соответствие габаритов внутреннего оборудования ширине 600 мм - не все модули OptiBox M подходят
• Используйте антивибрационные прокладки между профилями и стеной, особенно на металлических конструкциях
• При работе с несколькими комплектами OptiMat D630 используйте одинаковые ключи - это ускоряет обслуживание
• После монтажа проверьте плотность закрывания двери: если замки не защелкиваются полностью - возможно перекос при установке
• Для длительной эксплуатации в сыром помещении покрасьте края профилей и места сверления противокоррозийной краской
