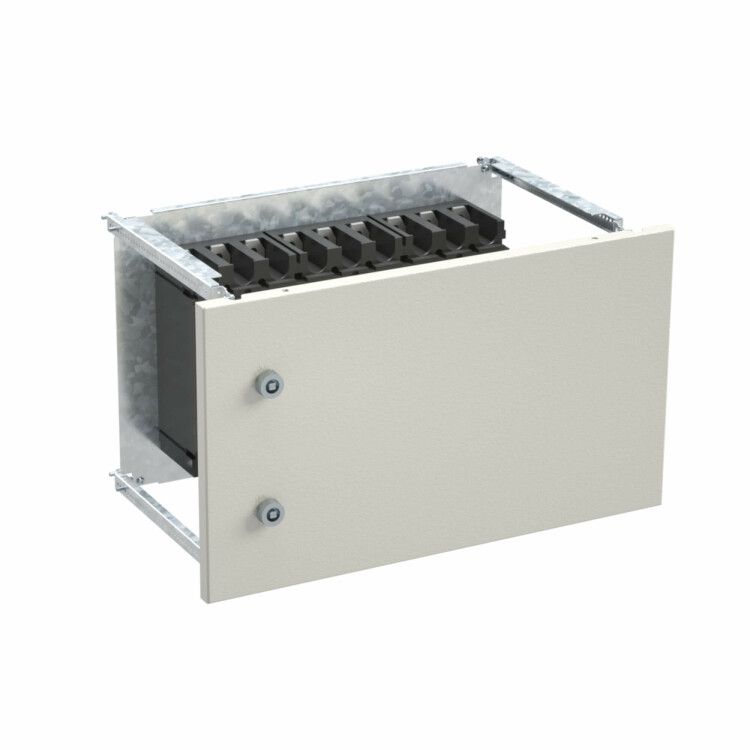

Комплект внешний вертикальной установки 3п HGP630(F,F-MO) Ш=800 В=350 | R5PKEB5V81716 DKC ДКС

Комплект внешний установки 3 полюсный HGP630(F,F-MO) Ш800 В350 от DKC предназначен для монтажа трёхполюсных автоматических выключателей серии HGP630 со стационарным исполнением и моторным приводом. Этот комплект обеспечивает надёжную фиксацию и доступ к оборудованию в силовых щитах шириной 800 мм и высотой 350 мм, совместим с сериями RAM power.

Назначение и область применения

Комплект внешний установки 3 полюсный HGP630(F,F-MO) Ш800 В350 используется для монтажа автоматических выключателей Hyundai HGP630 с моторным приводом в вертикальных распределительных щитах. Он позволяет организовать безопасный и удобный доступ к коммутационному оборудованию, сохраняя целостность корпуса шкафа. Применяется в промышленных системах управления энергией - на конвейерах, насосных станциях, в центрах управления технологическими процессами.

Технические характеристики

• Тип изделия: панель распределения энергии
• Форм-фактор: вертикальная установка
• Ширина шкафа: 800 мм
• Высота блока: 350 мм
• Количество полюсов: 3
• Материал корпуса: сталь
• Тип компонента: крепежные детали / комплект крепления
• Совместим с: автоматами Hyundai HGP630 стационарного исполнения с моторным приводом (F-F-MO)

Совместимость и монтаж

Комплект внешний установки 3 полюсный HGP630(F,F-MO) Ш800 В350 рассчитан исключительно на установку выключателей серии HGP630 с моторным приводом. Установка выполняется внутри шкафа шириной 800 мм. Компоненты крепятся к раме шкафа с помощью болтовых соединений - предварительно просверливается отверстия под крепёж согласно габаритам комплекта. Дверь выполнена съемной, что упрощает обслуживание. Не совместим с другими типами выключателей, включая модульные или DIN-рейочные устройства.

Преимущества

• Унифицированная конструкция - точно соответствует габаритам HGP630, минимизирует зазоры и люфт
• Стальной корпус обеспечивает механическую прочность и долговечность в условиях вибраций
• Секционная дверь даёт быстрый доступ к контактам без демонтажа всего шкафа
• Интеграция с моторными приводами - позволяет использовать в автоматизированных системах дистанционного управления

Ограничения применения

• Не предназначена для горизонтального монтажа - только вертикальная установка
• Поддерживает только модели HGP630 с моторным приводом (F-F-MO); не работает с обычными или ручными выключателями
• Не имеет защиты IP - требует установки в закрытые, защищённые от пыли и влаги шкафы
• Не подходит для шкафов меньшей ширины - минимальная ширина 800 мм; при меньших размерах возможна невозможность монтажа

Примеры использования

• Энергоуправление на пищевых производствах - управление крупногабаритными насосами и транспортерами
• Автоматизация логистических комплексов - контроль работы конвейерных линий
• Промышленные системы HVAC - включение/выключение мощных вентиляторов через моторный привод
• Распределительные пункты на объектах с высокой нагрузкой - где требуется частое дистанционное переключение

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - комплект не предусматривает выступающих элементов, поэтому внутренняя глубина должна позволять свободно открывать дверь
• При использовании в агрессивной среде рекомендуется дополнительно покрывать стальные части антикоррозийным составом
• Не используйте этот комплект как самостоятельный корпус - он является лишь крепёжной платформой, требует наличия основного шкафа
• При замене выключателя убедитесь, что новый экземпляр HGP630 имеет ту же маркировку F-F-MO - отличаются только по типу привода
• Запасите крепёжные болты - они не всегда входят в комплект, особенно при заказе из других партий
