Комплект заземления для брони концевых муфт КБМ-К-1 - 84296 КВТ

Комплект заземления КБМ-К-1 от КВТ предназначен для обеспечения надёжного заземления ленточной брони кабеля в концевых муфтах на напряжение до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в варианты, совместимые с бронированными кабелями, сохраняя целостность системы защиты.

Назначение и область применения

Комплект заземления КБМ-К-1 используется при установке концевых муфт на кабели с ленточной броней - такие как АВБбШв, ПвБбШв, ВВГ, ПвВГ, NYM и другие. Его основная задача - создать электрический контакт между броней кабеля и системой заземления через специальные пружины постоянного давления. Это необходимо для безопасности: при повреждении изоляции броня не оказывается под напряжением.

Подходит для муфт серий 3ПКТп-1, 4ПКТп-1, 5ПКТп-1 сечениями 16/25, 25/50, 70/120, 150/240, включая модификации с болтовыми наконечниками и маркировкой «нг-LS». Особенно актуален, когда требуется замена или доработка уже установленных муфт, рассчитанных на кабели без брони.

Технические характеристики

• Тип изделия: комплект заземления для брони
• Рабочее напряжение: до 1 кВ
• Совместим с кабелями: АВБбШв, ПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, ПвВГ, NYM, NYY
• Совместим с муфтами: 3ПКТп-1, 4ПКТп-1, 5ПКТп-1 (все типоразмеры)

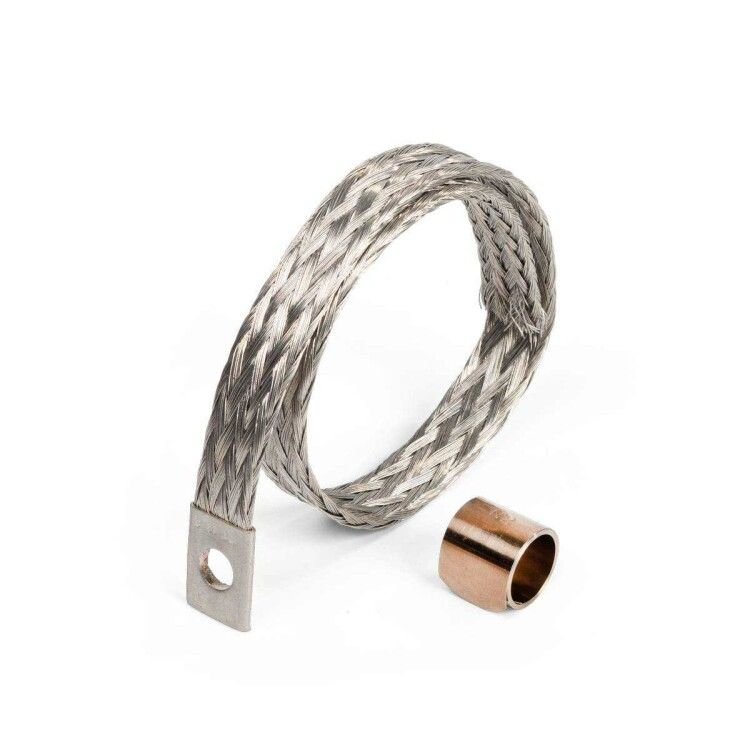

• Элементы комплекта: две пружины постоянного давления + два провода заземления
• Исполнение: универсальное, адаптируется под различные типоразмеры муфт

Совместимость и монтаж

Комплект заземления КБМ-К-1 устанавливается внутрь концевой муфты КВТ, первоначально предназначенные для кабелей без брони. После монтажа он создаёт механический и электрический контакт с ленточной броней за счёт пружин, которые обеспечивают постоянное давление без необходимости затяжки болтов.

При монтаже:

• Убедитесь, что броня кабеля плотно прилегает к поверхности пружины - не допускайте перегиба или скручивания;
• Заземляющий провод выводится на внешнюю клемму заземления муфты или к шине заземления объекта;
• Не используйте комплект для кабелей с металлической оплеткой или спиральной броней - он предназначен исключительно для ленточной брони;
• Проверьте соответствие типа муфты и сечения кабеля - комплект работает только с указанными в документации моделями.

Преимущества

• Не требует сварки, пайки или дополнительных креплений - контакт обеспечивается пружинным механизмом;
• Ускоряет переоборудование муфт: можно использовать стандартную муфту без брони вместо дорогой модели с броней;
• Обеспечивает долговременный контакт благодаря стабильному давлению пружины - не ослабевает со временем;
• Совместим с продукцией КВТ всех выпусков, включая версии «нг-LS»;
• Легко заменить при ремонте или модернизации существующих установок.

Ограничения применения

• Не применяется для кабелей с круглой или спиральной броней - только для ленточной;
• Не предназначен для работы выше 1 кВ - использование на высоковольтных сетях запрещено;
• Не совместим с муфтами других производителей, кроме КВТ (например, Legrand, Schneider);
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80C;
• Не следует использовать в помещениях с повышенной химической агрессивностью без дополнительной защиты.

Примеры использования

• Монтаж концевой муфты на кабеле АВБбШв 3×70+1×35 в распределительном щите - после установки муфты 4ПКТп-1 добавлен комплект КБМ-К-1 для заземления брони;
• Ремонт старой установки: ранее использовались муфты для нев Broned кабелей, теперь подключен кабель с броней - вместо замены всей муфты достаточно установить КБМ-К-1;
• Строительство жилого комплекса: при закупке массового количества муфт 5ПКТп-1 для NYM, часть из них дополнительно оснащается КБМ-К-1 для будущего перехода на бронированные кабели.

Практические советы

• Перед монтажом проверьте наличие брони на конце кабеля - она должна быть полностью зачищена от антикоррозийного покрытия;
• При работе с многожильными кабелями убедитесь, что все слои брони равномерно прижаты двумя пружинами - одна пружина не справится с нагрузкой;
• Заземляющие провода лучше фиксировать к шине заземления с помощью гильзы и болтового соединения - так снижаются потери контакта;
• Храните комплект в сухом месте - влага может вызвать окисление медных элементов проводов;
• Если вы выбираете муфту новой установки - сразу берите модель с учётом брони, чтобы избежать лишней операции с КБМ-К-1.
