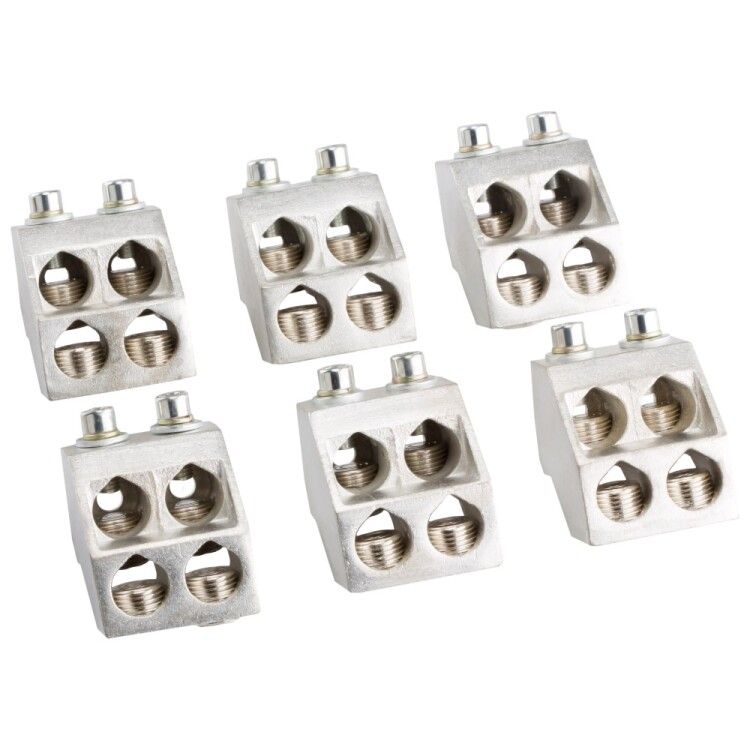

Комплект зажимов №2 ВА57-39-УХЛ3 630А КЭАЗ (Курский электроаппаратный завод) 110393

Комплект зажимов №2 для ВА57-39 УХЛ3 от КЭАЗ - это компонент для надёжного подключения проводов к трёхполюсному автоматическому выключателю ВА57-39. Предназначен для работы в условиях умеренного и холодного климата, обеспечивает безопасное соединение на ток до 250 А и напряжение до 690 В.

Назначение и область применения

Комплект зажимов №2 для ВА57-39 УХЛ3 используется исключительно как аксессуар к автоматическим выключателям серии ВА57-39 производства КЭАЗ. Он позволяет подключить внешние провода к выводам автомата, сохраняя герметичность и механическую прочность соединения. Применяется в распределительных щитах промышленных объектов, на станках, конвейерах, в системах автоматизации, где требуется надёжная коммутация и защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В - совместим с сетями переменного тока до 690 В и постоянного до 440 В;
• Количество полюсов: 3 - соответствует трёхполюсным моделям ВА57-39;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости;
• Тип изделия: выводы силовые - служат для присоединения внешних кабелей к автомату;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Способ монтажа: винтовой - фиксация проводов осуществляется болтами с помощью отвертки;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не предохраняет от попадания воды или пыли извне;
• Тип напряжения управления: AC/DC - совместим с любыми типами цепей управления, включая переменный и постоянный ток.

Совместимость и монтаж

Комплект зажимов №2 для ВА57-39 УХЛ3 совместим только с автоматическими выключателями ВА57-39 от КЭАЗ. Не подходит к другим сериям, даже близким по габаритам - отличается формой и расположением клемм. Монтаж выполняется после установки автомата в шкаф: провода зачищаются на 8–10 мм, вставляются в клеммы и затягиваются винтами моментом 1,5–2 Нм. Перед затяжкой проверьте, чтобы провод не был повреждён, а жила плотно вошла в контактную площадку. Не используйте инструменты с острыми кромками - можно повредить медные контакты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для аппаратов низкого напряжения. Комплект зажимов №2 для ВА57-39 УХЛ3 прошёл тестирование на термическую стойкость, электрическую целостность и механическую прочность. Однако сам по себе он не является устройством защиты - применяется только в составе завершённой системы с автоматом ВА57-39.

Преимущества

• Высокая теплопроводность меди снижает риск нагрева при высоких токах;
• Фиксация винтом гарантирует надёжный контакт без необходимости сварки или пайки;
• Работает в широком диапазоне температур благодаря исполнению УХЛ3;
• Не требует специальных инструментов - достаточно обычной отвёртки;
• Совместим с медными и алюминиевыми проводниками сечением до 50 мм2 (при соблюдении рекомендаций производителя).

Ограничения применения

• Не предназначен для использования вне комплекта с ВА57-39 - не имеет собственной коммутирующей функции;
• IP20 не допускает применение в сырых, пыльных или открытых помещениях без дополнительной защиты корпуса;
• Не рассчитан на частые отключения - предназначен для редких оперативных включений, как и основной автомат;
• Не следует использовать с многожильными проводами без наконечников - возможен перегрев и ослабление контакта.

Примеры использования

• Подключение входных кабелей питания к автомату ВА57-39 в щите станочного парка;
• Присоединение выходных линий к двигателю через ВА57-39 на конвейере;
• Монтаж в распределительном щите на пищевом производстве, где есть влажность, но нет прямого воздействия воды;
• Замена изношенных клемм на старом оборудовании при ремонте с использованием оригинальных комплектующих КЭАЗ.

Практические советы

• Перед установкой всегда проверяйте соответствие артикула 110393 и модели ВА57-39 - другие комплекты зажимов не взаимозаменяемы;
• При работе с алюминиевыми проводами обязательно используйте медно-алюминиевые наконечники и смазку против окисления;
• После первого включения и через 1–2 месяца эксплуатации проверьте затяжку винтов - возможна усадка металла;
• Не затягивайте винты слишком сильно - это может деформировать медную пластину и вызвать перегрев;
• Храните комплект в сухом месте - хотя он УХЛ3, длительное воздействие влаги может вызвать окисление контактов.
