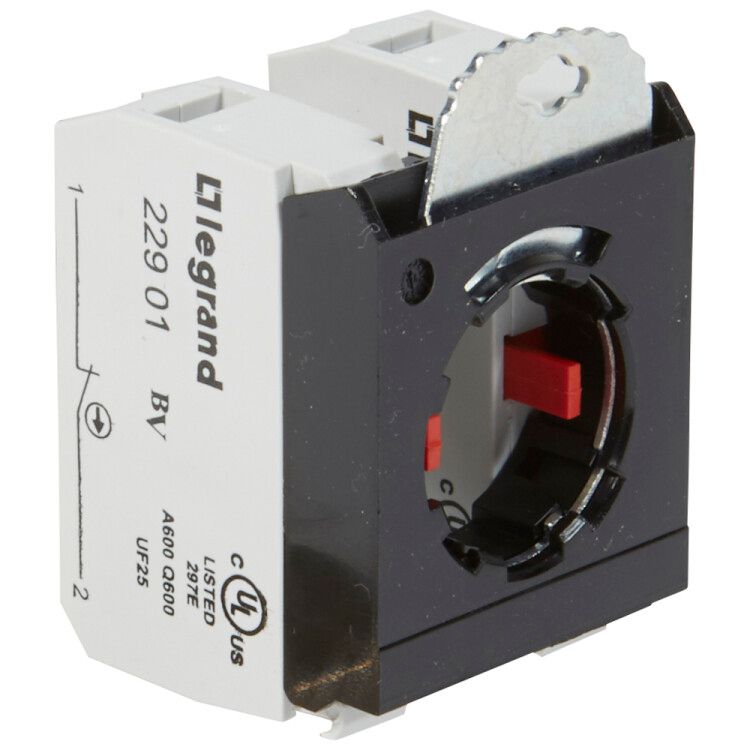

Комплектующий блок для кнопок - Osmoz комплектации без подсветки под винт 2НЗ+3-постовой монтажный адаптер | 022973 Legrand

Блок контактов 2 нормально замкнутых (2НЗ) + 3-постовой адаптер, для кнопок, под винт от Legrand Euro (артикул 022973) предназначен для коммутации цепей управления в системах автоматизации на основе кнопочных постов. Он позволяет надёжно соединить до трёх кнопок с двумя замкнутыми контактами через винтовые зажимы.

Назначение и область применения

Этот блок используется для сборки пультов управления, где требуется несколько кнопок, работающих с одними и теми же замкнутыми контактами. Подходит для подключения к кнопкам старта, стопа, аварийной остановки и другим управляющим элементам в промышленных устройствах. Применяется в системах управления станками, конвейерами, насосными установками и других объектах с необходимостью дублирования команд управления.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Максимальный номинальный рабочий ток: 3 А
• Количество встраиваемых устройств: 3 (например, три кнопочные поста)
• Тип подключения: винтовой зажим - надёжное и проверенное соединение без пайки
• Исполнение: наружное / встроенное - можно использовать как в корпусах, так и на панелях
• Способ монтажа: фронтальная установка - монтируется прямо в отверстие панели
• Переключающие контакты: отсутствуют - работает только с замкнутыми цепями

Совместимость и монтаж

Блок совместим с кнопочными постами стандарта Legrand Osmoz и другими изделиями с аналогичным креплением. Для установки необходимо просверлить отверстие подходящего диаметра в панели - типовая посадка соответствует стандартному формату для 3-постовых модулей. Монтаж выполняется с лицевой стороны: блок вставляется в отверстие и фиксируется защёлками сзади. Кабель подключается к винтовым клеммам - достаточно оголить жилы на 5–8 мм и затянуть винты усилием руками, без инструментов.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов на компоненты управления. Работает в пределах допустимых нагрузок: максимальный ток 3 А исключает риск перегрева при использовании в цепях управления маломощного оборудования. Не предназначен для работы с силовыми цепями выше 3 А или переменным напряжением свыше 440 В.

Преимущества

• Удобная компактная форма - занимает мало места на панели
• Гибкая конфигурация - два НЗ контакта позволяют управлять несколькими цепями одновременно
• Надёжное винтовое соединение - не требует специальных инструментов, легко обслуживается
• Поддерживает три кнопки - снижает количество отдельных блоков в системе
• Совместим с сериями Legrand Osmoz - обеспечивает единый стиль и совместимость с другими элементами системы

Ограничения применения

• Не подходит для коммутации силовых цепей - ток ограничен 3 А
• Работает только с нормально замкнутыми контактами - нельзя использовать для размыкающих цепей
• Не имеет защиты от внешних воздействий - не предназначена для открытого монтажа в условиях повышенной запылённости или влаги без дополнительного корпуса
• Требует точного соблюдения габаритов отверстия - неверный размер мешает фиксации

Примеры использования

• Станок с тремя пунктами управления: операторская панель, ремонтный пост и аварийная остановка - все три кнопки подключены к одному блоку, который разрывает цепь питания двигателя при любом нажатии
• Конвейерная линия: две кнопки “Стоп” и одна “Пуск”, все связаны с контроллером через один блок 2НЗ
• Лифтовая система: кнопки вызова и аварийной связи объединены в одном модуле для уменьшения числа проводов

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Обязательно проверьте целостность контактов после монтажа тестером - особенно важно при работе с аварийными цепями
• Если планируете монтаж в металлическом шкафу - убедитесь, что блок изолирован от корпуса, чтобы избежать замыканий
• Для долговечности не применяйте силовые инструменты при затяжке винтов - переусиливать нельзя
• Артикул 022973 - единственный вариант этого типа в серии Osmoz; другие модели не взаимозаменяемы
