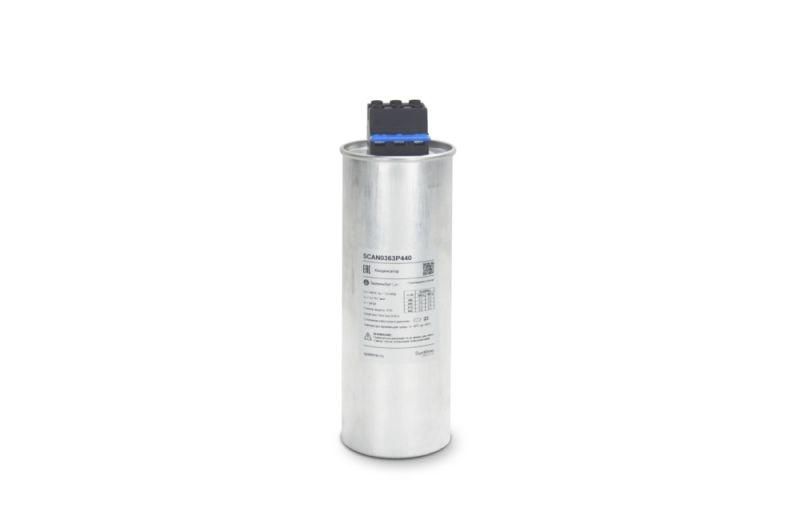

Конденсатор НН 3,6 кВАр, 440 В | SCAN0363P440 Systeme Electric APC

Конденсатор низковольтный 3,6 кВАр 440 В от бренда Systeme Electric - это трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для компенсации реактивной мощности в сетях до 440 В. Артикул scan0363p440 обеспечивает надёжную работу в промышленных системах с высокими нагрузками.

Назначение и область применения

Конденсатор низковольтный 3,6 кВАр 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах вентиляции и других устройствах с индуктивными нагрузками.

Технические характеристики

• Номинальная мощность: 3,6 кВАр
• Номинальное напряжение: 440 В переменного тока
• Тип: трёхфазный, собран из трёх однофазных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: сухая биоразлагаемая смола, без ПХБ и SF6
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Рабочая температура: от –40 C до +60 C
• Длительно допустимый ток: 2×Iн (в два раза выше номинального)
• Максимальный импульсный ток: до 400×Iн
• Габариты: диаметр 75 мм (Ф75)
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 3,6 кВАр 440 В совместим со всеми стандартными трёхфазными системами компенсации реактивной мощности. Монтаж выполняется на DIN-рейку или жестко фиксируется в щите с помощью крепёжных отверстий (не указаны в спецификации - требуется проверить корпус). Клеммы рассчитаны на подключение медными проводниками сечением, соответствующим току 2×Iн. Перед подключением обязательно убедитесь, что система полностью обесточена - разрядный резистор снижает остаточное напряжение, но требует времени для полного разряда (обычно несколько минут).

Безопасность и стандарты

Конденсатор соответствует требованиям безопасности для оборудования низковольтных систем. Применяемые материалы - без вредных веществ (ПХБ, SF6), что делает его экологичным. Предохранитель с мембраной срабатывает при перегрузке или внутреннем замыкании, предотвращая взрыв корпуса. Конструкция обеспечивает безопасную работу даже при кратковременных скачках тока до 400In.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при пробое участка диэлектрика он автоматически изолируется, не выводя весь конденсатор из строя
• Алюминиевый корпус эффективно отводит тепло, позволяя работать при повышенных температурах
• Встроенная система разряда исключает риск поражения при обслуживании
• Экологичная пропитка снижает воздействие на окружающую среду при утилизации
• Высокая перегрузочная способность (до 400In) обеспечивает устойчивость к пусковым токам двигателей

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP20 не защищает от воды и пыли
• Запрещено использовать вне диапазона температур –40…+60 C
• Не рекомендуется для частых циклов включения/выключения более 10–15 раз в час - это сокращает срок службы
• Требуется обязательное использование внешнего контактора или тиристорного коммутатора - нельзя подключать напрямую через рубильник

Примеры использования

• Компенсация реактивной мощности на заводе с группой асинхронных двигателей
• Установка в распределительном щите пищевого производства для снижения потребляемой мощности
• Интеграция в системы управления энергоэффективностью на логистических терминалах
• Замена старых масляных конденсаторов в модернизируемых электрощитах

Практические советы

• Перед установкой проверьте соответствие напряжения сети 440 В - превышение вызовет перегрев и выход из строя
• Учитывайте габариты: диаметр 75 мм - убедитесь, что есть место для монтажа и вентиляции вокруг корпуса
• Подключайте конденсатор низковольтный 3,6 кВАр 440 В через контактор с предварительным разрядом - даже после отключения остаётся заряд
• При использовании в составе автоматической системы компенсации выбирайте контроллер с возможностью регулировки порогов срабатывания
• Регулярно осматривайте корпус на предмет деформаций, следов перегрева или протечек - признаки отказа предохранителя
