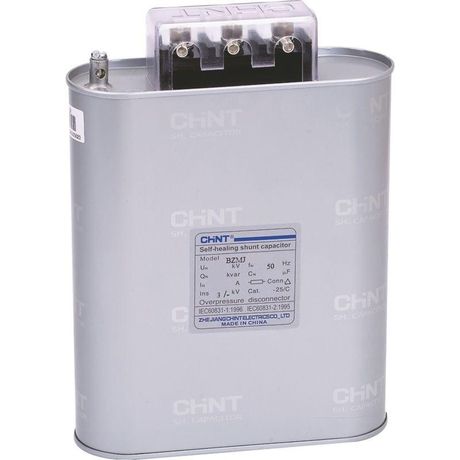

Конденсатор трехфазный BZMJ 0.4-40-3 АС400В, 40 кВАр | 516305 CHINT

Конденсатор трехфазный 0.4-40-3 АС400В 40 кВАр от бренда CHINT (арт. 516305) предназначен для компенсации реактивной мощности в трёхфазных сетях 400 В, повышая коэффициент мощности и снижая потери энергии. Продукт из серии BZMJ рассчитан на длительную работу в промышленных условиях.

Назначение и область применения

Этот конденсатор используется для улучшения качества электроэнергии в системах с высокой нагрузкой на реактивную составляющую - например, на предприятиях с большим количеством двигателей, трансформаторов, сварочных аппаратов. Он подключается параллельно нагрузке и компенсирует потребляемую реактивную энергию, что позволяет снизить токи в проводах, уменьшить нагрев оборудования и избежать штрафов за низкий cosφ от энергоснабжающей организации.

Технические характеристики

• Мощность: 40 кВАр - способна выдавать указанную реактивную мощность при номинальном напряжении 400 В;
• Номинальное напряжение: 400 В AC - предназначена для работы в трёхфазных сетях с линейным напряжением до 400 В;
• Ёмкость: 796 мкФ - фиксированная ёмкость одного звена, соответствует расчётному значению для 40 кВАр при 400 В;
• Исполнение: трёхфазный - три обмотки в одном корпусе, соединённые треугольником; подключение через три клеммы L1, L2, L3;
• Серия: BZMJ - самозагашающиеся плёночные конденсаторы с внутренним предохранителем;
• Производитель: CHINT - известный китайский бренд с сертификатами ISO и IEC.

Совместимость и монтаж

Конденсатор 0.4-40-3 АС400В совместим с любыми автоматическими установками компенсации реактивной мощности (УКРМ), где требуется модуль 40 кВАр. Монтаж выполняется на DIN-рейку или жестко закрепляется в силовом шкафу. Подключение осуществляется медными шинами или кабелями сечением не менее 25 мм2. Клеммы рассчитаны на момент затяжки 8–10 Нм - перетягивать нельзя!

Безопасность и стандарты

Конденсатор выполнен по стандарту IEC 60831-1/2 и имеет встроенные предохранители внутри каждого элемента - они отключают повреждённый участок, не выводя весь блок из строя. Корпус изготовлен из металла с антикоррозийным покрытием, обеспечивает безопасную работу даже при повышенной температуре окружающей среды.

Преимущества

• Высокая надёжность благодаря многослойной метализированной плёнке и автовосстанавливающимся свойствам;
• Стабильная емкость при изменении температуры и частоты сети;
• Закрытый металлический корпус минимизирует риск возгорания и внешнее воздействие;
• Поддерживается гарантия производителя CHINT - срок службы более 10 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не цепям с гармониками выше 5-го порядка - требуются фильтры перед конденсатором;
• Не допускается работа при напряжении выше 440 В - возможен пробой;
• Не рекомендован для открытых площадок без защиты от осадков и пыли - IP-класс не указан, значит, нужен герметичный шкаф;
• Не заменяет активные фильтры - работает только на базовой частоте 50 Гц.

Примеры использования

• На заводе с 10 двигателями по 15 кВт каждый - установлены 3 таких конденсатора в УКРМ для доведения cosφ до 0.95;
• В цехе по производству пластиков - компенсация реактивной мощности после внедрения частотного регулирования;
• В малом бизнесе - замена старых масляных конденсаторов на современный аналог CHINT BZMJ для снижения платы за электроэнергию.

Практические советы

• Перед установкой проверьте действующее напряжение в сети - оно не должно превышать 400 В +-10%
• Обязательно используйте контакторы и термореле - конденсаторы чувствительны к скачкам тока;
• При группировке нескольких единиц следите за равновесием нагрузки между фазами;
• Частота обслуживания - один раз в год: проверка клемм на окисление, контроль температуры корпуса;
• При замене - выбирайте тот же тип и класс точности: 0.4-40-3 АС400В от CHINT (арт. 516305) - оптимальный вариант для восстановления системы без переоценки проекта.
