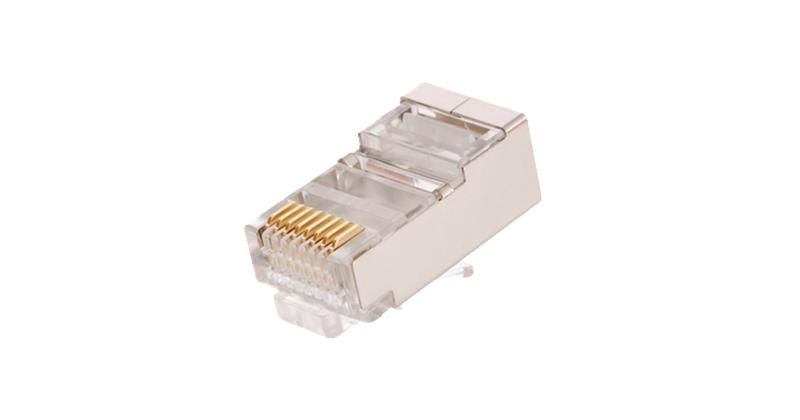

Коннектор RJ45 (8P8C) под витую пару кат.5E (класс D) экранир. 100МГц покрытие 3мкд универс. ножи для проводников 0.47-0.51мм (уп.1000шт) NETLAN EC-UP8P8C-SD-003-TR-1000

Коннектор RJ45 (8P8C) NETLAN артикул ec-up8p8c-sd-003-tr-1000 предназначен для надёжного оконцевания витых пар кабелей категории 5e, особенно там, где важна защита от внешних помех - например, на промышленных объектах или в зонах с высокой электромагнитной нагрузкой.

Назначение и область применения

Этот экранированный коннектор используется для соединения сетевых кабелей типа Cat.5e с устройствами - коммутаторами, маршрутизаторами, IP-камерами, терминалами управления. Подходит как для одножильных, так и для многожильных проводников. Часто применяется в системах автоматизации, видеонаблюдения, телефонии и других сетях, требующих стабильной передачи сигнала до 100 МГц.

Технические характеристики

• Тип контактов: 8P8C (8 контактов, 8 положений)
• Категория: Cat.5e (класс D)
• Частотная характеристика: до 100 МГц
• Экранирование: полноэкранированный корпус (SHIELD)
• Толщина проводника: 0,47–0,51 мм (соответствует медным жилам 24 AWG)
• Покрытие контактов: 3 мкм никеля
• Материал корпуса: поликарбонат (UL94-V2)
• Упаковка: 1000 шт. в одной транспортной упаковке

Совместимость и монтаж

Коннектор совместим с любыми кабелями Cat.5e и ниже - как экранированными (FTP/STP), так и неэкранированными (UTP), хотя максимальный эффект достигается именно с экранированными кабелями. Для установки требуется обжимной инструмент с матрицей для экранированных RJ45. Контакты имеют острые ножи, которые пробивают изоляцию провода при обжиме - зачистка жил не нужна. Экран коннектора должен быть замкнут на экран кабеля через металлический контакт корпуса - это обеспечивает целостность защиты от помех.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствующего стандарту UL94-V2 - материал не поддерживает горение. Соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Никелевое покрытие контактов повышает долговечность и снижает риск окисления.

Преимущества

• Экранирование снижает влияние внешних электромагнитных помех - важно в условиях рядом с силовыми кабелями или оборудованием.
• Покрытие 3 мкм никеля увеличивает срок службы контактов при частых переподключениях.
• Широкий допуск по диаметру проводника (0,47–0,51 мм) позволяет использовать как стандартные, так и менее распространённые жилы.
• Высокая плотность упаковки (1000 шт.) удобна для крупных проектов и оптовых закупок.

Ограничения применения

Не подходит для кабелей с жилами толще 0,51 мм - возможны плохой контакт или повреждение ножей. Не рекомендован для использования вне помещений без дополнительной защиты корпуса - материал не имеет UV-стойкости. Не предназначен для работы при температуре выше +70 C или ниже –20 C - указаны лишь базовые условия эксплуатации, точные данные производителем не предоставлены.

Примеры использования

• Обжим концов LAN-кабелей для подключения камер наблюдения на производстве.
• Завершение кабельных трасс между контроллерами PLC и HMI-панелями в цехах.
• Разводка сети в серверных помещениях с высокой плотностью оборудования.
• Монтаж телефонных линий в офисах с повышенными требованиями к качеству сигнала.

Практические советы

• Перед обжимом проверьте соответствие цветовой схемы (T568A/B) на всех участках кабеля - особенно важно при смешанной раскладке.
• Используйте только инструмент с матрицей для экранированных коннекторов - обычный обжимник не замкнёт экран, и защита будет потеряна.
• При работе с многожильным кабелем равномерно распределите жилы внутри коннектора - перекосы вызывают потери сигнала.
• Для массового монтажа используйте упаковку ec-up8p8c-sd-003-tr-1000 - она экономичнее и проще в хранении, чем десятки маленьких блистеров.
• Проверяйте посадочный диаметр кабеля - он должен свободно входить в корпус, иначе возникнет давление на экран и контактные ножи.
