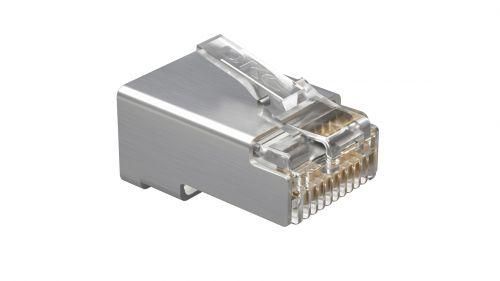

Коннектор RJ-45 RAM telecom CAT5E экранированный DKC (ДКС) RN5RJ45S

Коннектор RJ-45 CAT5E экранированный от DKC - это надёжный элемент для оконцевания витой пары в сетях Ethernet, обеспечивающий стабильную передачу данных за счёт экранирования и золотого покрытия контактов. Артикул rn5rj45s подходит для профессионального монтажа в условиях повышенных электромагнитных нагрузок.

Назначение и область применения

Коннектор RJ-45 CAT5E экранированный применяется для оконцевания кабелей витая пара с экранированием - FTP и STP. Он создаёт физическое соединение между кабелем и сетевым устройством: коммутатором, маршрутизатором, IP-камерой, терминалом или другим оборудованием Ethernet. Подходит для установки в офисах, на производстве, в системах видеонаблюдения и других средах, где важна устойчивость сигнала к помехам.

Технические характеристики

• Тип разъёма: RJ45 8P8C - восемь контактов для стандарта Ethernet
• Категория: Cat5e - поддерживает скорость до 1 Гбит/с при использовании всех четырёх пар
• Экранирование: да - металлический экран внутри корпуса снижает влияние внешних ЭМП
• Тип провода: витая пара, многожильная или одножильная
• Сечение проводника: AWG 24 - оптимально для стандартных сетевых кабелей
• Подключение: обжим - требует специального инструмента
• Покрытие контактов: позолоченное - повышает долговечность и надёжность контакта
• Цвет корпуса: серебристый - матовый, не выгорает, не маскирует дефекты
• Исполнение: штекер - вставляется в гнездо устройства, не является розеткой

Совместимость и монтаж

Коннектор RJ-45 CAT5E экранированный совместим с любыми кабелями витая пара категории Cat5e и ниже, имеющими AWG 24–26. Для монтажа требуется обжимной инструмент с подходящей матрицей для экранированных коннекторов - обычный инструмент для неэкранированных моделей не подойдёт. При обжиме важно правильно расположить жилы по цветовой схеме T568A или T568B и убедиться, что экран кабеля плотно прилегает к контактам корпуса - иначе эффективность экранирования снизится. Установка возможна как в стеновые розетки, так и в patch-панели.

Безопасность и стандарты

Коннектор соответствует требованиям стандарта IEEE 802.3 и EIA/TIA-568-B для Cat5e. Применяемые материалы безопасны для эксплуатации в помещениях с нормальной температурой и влажностью. Напряжение и ток, которые он способен выдерживать, находятся в пределах допустимых для сетевой инфраструктуры - не предназначается для питания PoE+ свыше 30 Вт без проверки совместимости с кабелем.

Преимущества

• Металлический экран минимизирует наводки от двигателей, освещения и радиоустройств
• Золотое покрытие контактов предотвращает окисление и гарантирует стабильный контакт даже после множества переподключений
• Прозрачный корпус позволяет контролировать правильность заправки жил
• Улучшенная механическая прочность по сравнению с неэкранированными аналогами
• Совместим с большинством современных patch-панелей и сетевых плат

Ограничения применения

• Не подходит для кабелей с сечением менее AWG 24 - риск плохого контакта
• Требует точного соблюдения технологии обжима; некорректная установка делает экран бесполезным
• Не предназначен для наружной эксплуатации - не имеет защиты от воды и пыли (IP-класс не указан)
• Не рекомендован для частого подключения/отключения в условиях высоких вибраций - лучше использовать более прочные варианты с фиксацией
• Работает только с кабелями, имеющими экранирующую оплетку или фольгу - несовместим с UTP

Примеры использования

• Подключение IP-камер к сети через распределительные щиты
• Монтаж кабельной трассы на заводе с мощными электродвигателями
• Создание стационарной сети в серверной комнате
• Установка в панелях для VoIP-телефонов и терминалов
• Сборка переходных кабелей для тестирования оборудования

Практические советы

• Перед обжимом обязательно проверьте, чтобы экран кабеля был зачищен и плотно прижат к металлической части корпуса - это ключевое условие работы экранирования
• Используйте инструмент с маркировкой “Shielded” или “STP” - он имеет специальную матрицу для сдавливания экрана
• Не перегибайте кабель близко к коннектору - это может повредить жилы и нарушить экранирование
• При массовом монтаже используйте одинаковую схему (T568A или T568B) во всей цепи - избежите проблем с согласованием
• Артикул rn5rj45s от DKC хорошо зарекомендовал себя в проектах с высокой плотностью кабелей - особенно там, где есть риск взаимных наводок
