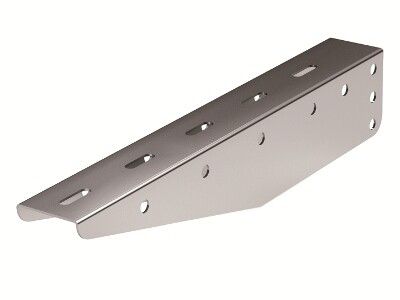

Консоль BM осн.600 сталь DKC BBM5060 ДКС

Консоль ВМ осн. 600 мм сталь от DKC (ДКС) - это опорный кронштейн из оцинкованной стали, предназначенный для надёжного крепления кабельных лотков шириной до 600 мм. Артикул bbm5060 входит в серию B5 Combitech и обеспечивает устойчивую поддержку при высоких нагрузках.

Назначение и область применения

Консоль ВМ осн. 600 мм сталь используется для монтажа кабельных трасс на стенах, потолках или в шахтах. Подходит для установки лотков в промышленных помещениях, цехах, распределительных пунктах и на объектах с повышенными требованиями к прочности. Применяется там, где требуется жёсткая фиксация тяжёлых кабельных систем - например, на заводах, в энергообъектах или в логистических комплексах.

Технические характеристики

• Ширина лотка: 600 мм - совместима с крупногабаритными кабельными лотками;
• Несущая способность: 150 кг - выдерживает значительную массу кабелей и оборудования;
• Материал: сталь толщиной 1,5 мм - обеспечивает механическую прочность;
• Покрытие: горячее цинкование - защищает от коррозии в условиях повышенной влажности;
• Угол: 90 градусов - позволяет крепить лоток перпендикулярно поверхности;
• Климатическое исполнение: УХЛ2 - рассчитана на работу в закрытых помещениях с умеренным климатом и возможным повышением влажности;
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при температурном воздействии;
• Цвет: серый - соответствует цветовой гамме системы B5 Combitech.

Совместимость и монтаж

Консоль ВМ осн. 600 мм сталь совместима с профилями BPL-29 и BPM-29, а также с наклонными подвесами BSV-29. Крепление осуществляется винтовым способом - требуются болты и гайки, которые не входят в комплект. Для монтажа необходимо предварительно просверлить отверстия в основании. Рекомендуется использовать крепёж класса прочности 8.8 и выше. Максимальная длина свеса лотка должна соответствовать нормам нагрузки - не более 600 мм.

Безопасность и стандарты

Консоль ВМ осн. 600 мм сталь соответствует требованиям безопасности для электромонтажных конструкций. Огнестойкость подтверждена испытаниями на термическую устойчивость. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Серия B5 Combitech разработана в соответствии с международными стандартами на кабельные системы.

Преимущества

• Высокая несущая способность - позволяет устанавливать плотно заполненные лотки без прогиба;
• Оцинкованная сталь - долгий срок службы даже в средах с колебаниями влажности;
• Жёсткий угол 90° - исключает деформацию под весом кабелей;
• Совместимость с профилями BPL/BPM/BSV - упрощает сборку единой системы;
• Готовность к интеграции в существующие трассы - не требует доработки при замене элементов.

Ограничения применения

• Не предназначен для открытых площадок - климатическое исполнение УХЛ2 не гарантирует устойчивость к прямому дождю, снегу или экстремальным температурам;
• Не рекомендуется для монтажа на несущих конструкциях с вибрацией выше допустимой - требуется дополнительная демпферизация;
• Не подходит для крепления к деревянным или пластиковым поверхностям - необходима бетонная, металлическая или каменная основа;
• Запрещено использование с лотками шириной более 600 мм - это нарушает равномерность распределения нагрузки.

Примеры использования

• Поддержка лотков с силовыми кабелями на участке конвейера в автомобильном цехе;
• Фиксация кабельных каналов в подвале распределительной подстанции;
• Монтаж трассы управления в автоматизированной линии производства;
• Установка в шахте лифта для прокладки кабелей связи и питания.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 600 мм - консоль не адаптирована под другие размеры;
• При использовании нескольких консолей соблюдайте шаг крепления не более 1,5 метра - особенно при максимальной нагрузке;
• Для защиты от случайного смещения используйте контргайки или фиксирующие шайбы;
• При работе в помещении с химически активной средой дополнительно контролируйте состояние цинкового слоя каждые 6–12 месяцев;
• Артикул bbm5060 легко заменяем - он полностью совместим со всей серией B5 Combitech, что упрощает ремонт и модернизацию.
