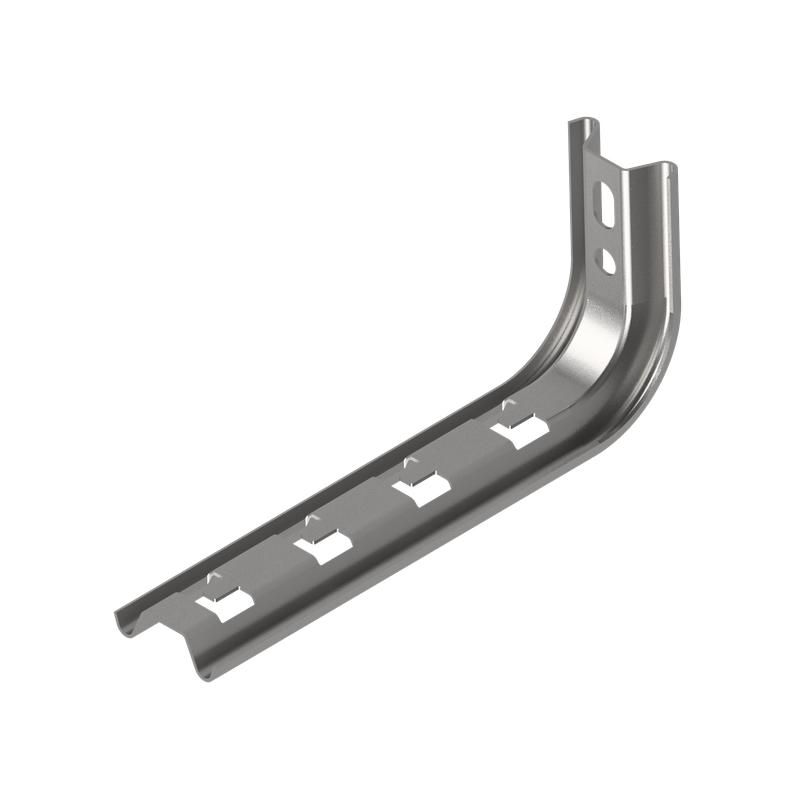

Консоль L-образная безвинтовая KSLBV100 осн.50-100 сталь КМ LO14812 КМ-Профиль

Консоль L-образная безвинтовая 100 мм, сталь, КМ-профиль - это надёжный крепёжный элемент для монтажа проволочных лотков на вертикальные поверхности. Изделие обеспечивает быстрое и прочное крепление без сверления и винтов, что ускоряет сборку систем кабельной трассировки. Артикулы kslbv100 и lo14812 соответствуют сериям аксессуаров ТМ СИСТЕМА КМ®, подходят для внутренних установок в помещениях с умеренным климатом.

Назначение и область применения

Консоль L-образная безвинтовая 100 мм, сталь, КМ-профиль предназначена для крепления проволочных лотков шириной 50–100 мм к стенам, колоннам и другим вертикальным поверхностям. Применяется в системах распределения силовых и слаботочных кабелей в офисах, производственных цехах, телекоммуникационных шкафах и других закрытых объектах. Подходит для монтажа на бетон, кирпич и другие жёсткие основания.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и долговечность;
• Толщина металла: 1,5 мм - обеспечивает достаточную жёсткость при нагрузках;
• Несущая способность: 0,89 кН (≈90 кг) - позволяет безопасно удерживать лотки с кабелями до указанного веса;
• Тип соединения: безвинтовое - крепится за счёт зажимного механизма, исключает необходимость болтов и гаек;
• Покрытие: оцинкованное - защищает от ржавчины, не требует дополнительной окраски;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает эксплуатацию в помещениях с температурой от −40 C до +40 C и относительной влажностью до 80 %;
• Цвет: серый - совпадает с цветовой гаммой лотков системы КМ-профиль.

Совместимость и монтаж

Консоль L-образная безвинтовая 100 мм, сталь, КМ-профиль совместима с проволочными лотками серии КМ-профиль шириной 50–100 мм. Для монтажа требуется только крепёж (дюбели, саморезы) - он не входит в комплект и выбирается отдельно в зависимости от типа стены. Лоток вставляется в зажимную часть консоли и фиксируется механически - без инструментов. Монтаж выполняется в два этапа: сначала крепится консоль к стене, затем в неё вводится лоток до щелчка. Рекомендуется проверить плотность посадки после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждает соответствие нормам пожарной безопасности для электроустановок. Цинкование выполнено по технологии Сендзимира - гарантирует равномерное покрытие без пористости и отслаивания.

Преимущества

• Быстрая установка - отсутствие винтов снижает время монтажа на 30–50 %;
• Высокая надёжность - оцинкованная сталь выдерживает длительную эксплуатацию без потери прочности;
• Чистый внешний вид - отсутствие головок винтов делает трассировку эстетичнее;
• Готовность к работе - не требует подготовки поверхности лотка перед креплением;
• Совместимость с другими элементами системы - можно комбинировать с углами, переходниками и крестовинами КМ-профиль.

Ограничения применения

• Не предназначен для наружной установки - даже при оцинковке не рассчитана на постоянное воздействие осадков и ультрафиолета;
• Не рекомендуется использовать в агрессивных средах (высокая влажность, химические пары, солевые туманы);
• Запрещено применять с лотками шириной менее 50 мм или более 100 мм - возможен риск соскальзывания или перегрузки;
• Не подходит для крепления на гипсокартон, деревянные или пластиковые поверхности - требует жёсткого основания (бетон, кирпич).

Примеры использования

• Кабельные трассы в серверных помещениях - крепление лотков к стенам рядом с оборудованием;
• Производственные участки - организация маршрутов для сигнальных и управляющих кабелей на станках;
• Административные здания - прокладка сетевых и телефонных кабелей в коридорах и офисах;
• Объекты ЖКХ - монтаж лотков в подвалы, технические этажи, шахты лифтов.

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно попадала в диапазон 50–100 мм - даже 2–3 мм лишнего могут нарушить фиксацию;
• Выбирайте крепёж (дюбели) с учётом массы заполненного лотка - максимальная нагрузка 0,89 кН включает вес самого лотка и кабелей;
• При групповом монтаже нескольких консолей соблюдайте одинаковый шаг - это обеспечит ровную линию трассы;
• Не используйте инструменты для принудительного вдавливания лотка - достаточно легкого нажатия до характерного щелчка;
• При необходимости замены - лоток легко демонтируется одним движением: поднимите его и выведите из зажима.
