Кронштейн 710мм (AS 30 71 FT) | 6419418 OBO Bettermann

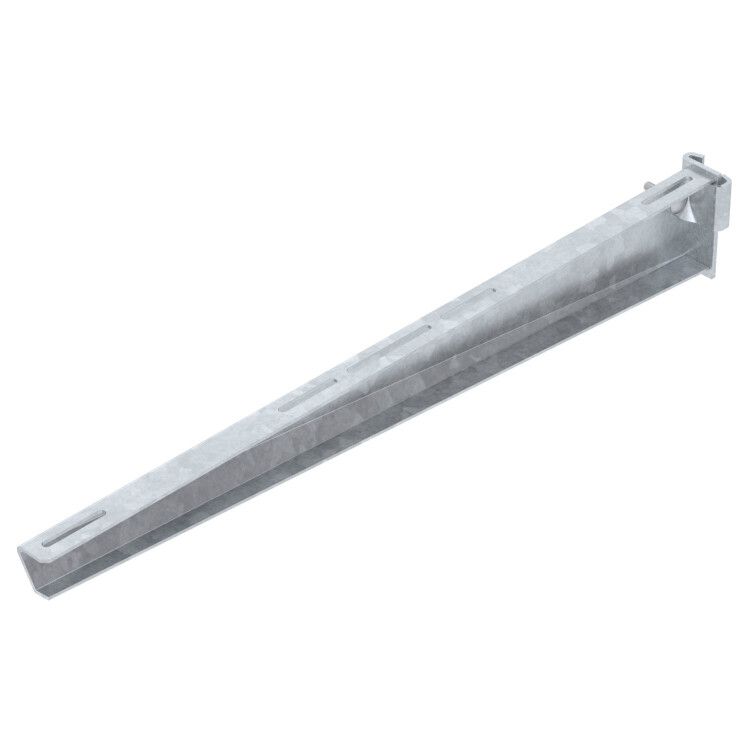

Кронштейн 710 мм горячеоцинкованный OBO BETTERMANN (арт. AS 30 71 FT, артикул 6419418) предназначен для надёжного крепления кабельных лотков к I-образным стойкам в условиях повышенной влажности, агрессивной среды и широкого температурного диапазона. Его прочная конструкция и долговечное покрытие обеспечивают безопасную эксплуатацию на протяжении десятилетий.

Назначение и область применения

Кронштейн 710 мм горячеоцинкованный используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для средних нагрузок до 300 кг согласно ГОСТ 52868-2007. Применяется в производственных помещениях, химических объектах, на промплощадках с низкой солевой нагрузкой - например, рядом с побережьями, где риск коррозии умеренный. Также допускается использование в холодильных камерах, теплицах, на элеваторах и в других местах с переменными климатическими условиями.

Технические характеристики

• Длина: 710 мм
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Исполнение: опорный кронштейн, сварной тип с опорной пластиной
• Перфорация: для крепления лотка болтами M6
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промпродукции РФ: 1367\11\2023

Совместимость и монтаж

Кронштейн 710 мм горячеоцинкованный совместим с I-образными стойками стандартных габаритов. Для установки требуется предварительно закрепить кронштейн к стойке с помощью болтов или сварки - в зависимости от проекта. Перфорированные отверстия позволяют фиксировать кабельный лоток болтами M6. Рекомендуется использовать шайбы и гайки из нержавеющей стали для повышения коррозионной стойкости соединений. Кронштейн не требует специальных инструментов - достаточно обычного набора для монтажа металлоконструкций.

Безопасность и стандарты

Кронштейн соответствует требованиям российских нормативов: ГОСТ 52868-2007 (нагрузки), ГОСТ Р 9.307-89 (целинкование), ГОСТ 15150-69 (климат), ГОСТ Р 17516.1-90 (сейсмичность) и ГОСТ Р 53316-2009 (огнестойкость). Лицензия Росатома подтверждает соответствие требованиям ядерной и энергетической отраслей. Сертификат реестра промышленной продукции РФ гарантирует легализованное применение на государственных и коммерческих объектах.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - защищает даже при механических повреждениях покрытия
• Устойчивость к экстремальным температурам - работает в суровых климатических зонах
• Поддерживает высокую сейсмическую нагрузку - подходит для районов с активной сейсмикой
• Долгий срок службы - до 30 лет без замены, снижает затраты на обслуживание
• Сварная конструкция обеспечивает жёсткость и равномерное распределение нагрузки

Ограничения применения

Не рекомендуется использовать в зонах с постоянным контактом с морской водой, соляными туманами или агрессивными химикатами (например, концентрированные кислоты, щелочи). Несмотря на высокую огнестойкость, сам кронштейн не является огнеупорным элементом - его термическая стойкость зависит от типа кабеля и комплектации системы. Не применяйте для крепления тяжёлых трубопроводов или оборудования массой более 300 кг - превышение нагрузки нарушает целостность конструкции.

Примеры использования

• Крепление кабельных лотков в цехах металлургического производства
• Монтаж проводки в химических лабораториях с контролируемой влажностью
• Электроснабжение на железнодорожных станциях в северных регионах
• Обустройство систем связи на промышленных площадках с низкой солевой нагрузкой
• Интеграция в системы автоматизации на заводах с частыми перепадами температур

Практические советы

• Проверьте посадочные размеры I-образной стойки перед заказом - кронштейн рассчитан на стандартные профили, но требует точного совпадения габаритов
• При использовании в сырых помещениях дополнительно смажьте места крепления антикоррозийной смазкой
• Не используйте алюминиевые болты - они могут вызвать гальваническую коррозию при контакте с цинком
• При необходимости удлинения системы - комбинируйте с другими кронштейнами серии AS 30, сохраняя одинаковый шаг крепления
• При монтаже в сейсмоопасных районах обязательно выполните проверку анкеровки к основанию - кронштейн выдерживает 9 баллов, но только при правильном креплении к несущей конструкции
