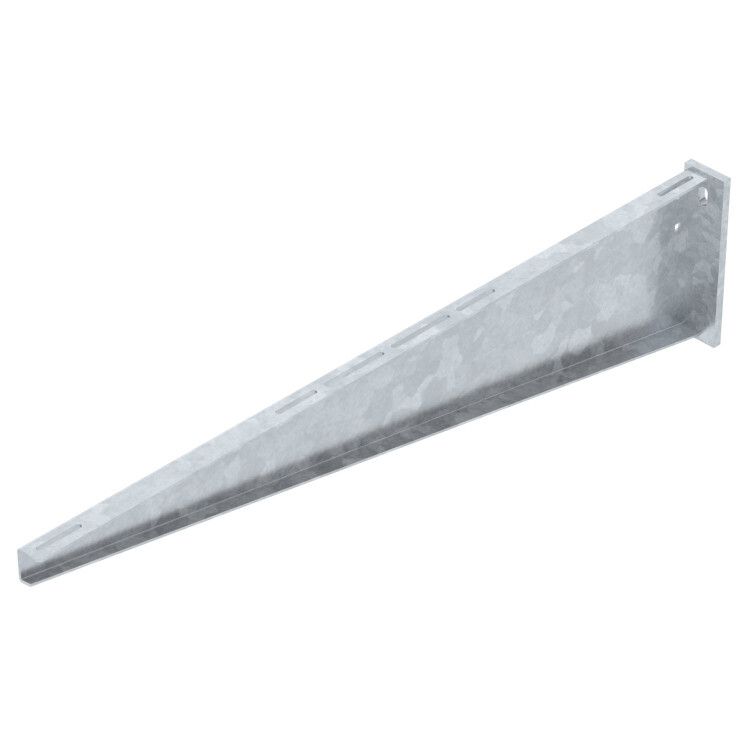

Кронштейн 1010мм (AW 55 101 FT) | 6418724 OBO Bettermann

Кронштейн 1010 мм горячеоцинкованный от OBO BETTERMANN (артикул AW 55 101 FT) предназначен для надёжного крепления кабельных лотков на стене или опоре при высоких механических нагрузках. Продукт соответствует требованиям промышленной безопасности и применяется в агрессивных средах, включая химические объекты и прибрежные зоны.

Назначение и область применения

Кронштейн 1010 мм горячеоцинкованный используется для монтажа кабельных лотков шириной до 1000 мм. Подходит для установки в производственных помещениях, на энергообъектах, в химических цехах и районах с умеренной солевой нагрузкой. Обеспечивает долговременную фиксацию лотков при вертикальных нагрузках до 5,5 кН (около 550 кг). Применяется там, где требуется повышенная прочность, огнестойкость и устойчивость к коррозии.

Технические характеристики

• Длина: 1010 мм
• Ширина лотка: 1000 мм
• Угол изгиба: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (толщина слоя 60–85 мкм по ГОСТ Р 9.307-89)
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Исполнение: настенный и опорный, сварной тип с прямой опорной пластиной
• Перфорация: для крепления лотка - M6; для крепления кронштейна - M12
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C по ГОСТ 15150-69)
• Срок службы: не менее 30 лет
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 1010 мм горячеоцинкованный совместим с кабельными лотками шириной до 1000 мм, имеющими перфорацию под крепёж M6. Для монтажа используются болты M12, закрепляемые в стене или несущей конструкции. Крепление выполняется через предварительно просверленные отверстия - рекомендуется использовать анкерные элементы подходящей грузоподъёмности. Сварной корпус обеспечивает жёсткую связь между опорной пластиной и основанием кронштейна. Установка возможна как на вертикальную поверхность, так и на опорные столбы.

Безопасность и стандарты

Кронштейн 1010 мм горячеоцинкованный сертифицирован по российским нормам: ГОСТ 52868-2007 (нагрузки), ГОСТ Р 9.307-89 (целинкование), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ Р 17516.1-90 (сейсмостойкость). Соответствует требованиям лицензии Росатома и внесён в Реестр промышленной продукции РФ. Произведён в соответствии с системой управления качеством OBO BETTERMANN.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс
• Защита от коррозии за счёт горячего цинкования - длительный срок службы даже во влажной среде
• Огнестойкость до 90 минут - повышает безопасность при возгорании
• Сейсмостойкость 9 баллов - допущен к использованию в сейсмоактивных регионах
• Универсальное крепление: поддерживает как настенные, так и опорные варианты монтажа
• Подтверждённая лицензия Росатома - позволяет применять на ядерных и других ответственных объектах

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии сохраняется. Не предназначена для эксплуатации при температуре выше +45 C или ниже –70 C. Не следует применять с лотками шириной более 1000 мм - это нарушает распределение нагрузки. Недопустимо использование с крепёжными элементами меньшего диаметра, чем M12 - снижение несущей способности.

Примеры использования

• Кабельные трассы на заводах по производству химикатов
• Электрооборудование в тепловых и атомных электростанциях
• Системы связи и автоматизации в портовых терминалах
• Промышленные конвейеры с массивным кабельным питанием
• Объекты ЖКХ и метрополитена с требованием к огнестойкости

Практические советы

• При монтаже проверьте соответствие диаметра отверстий в лотке и кронштейне - используйте только M6 для фиксации лотка, M12 для крепления к стене
• Для максимальной долговечности в местах с высокой влажностью дополнительно контролируйте целостность цинкового покрытия после монтажа
• При установке на бетонные конструкции используйте анкера с распорным механизмом, рассчитанные на нагрузку ≥5,5 кН
• Убедитесь, что тип кабеля соответствует заявленному уровню огнестойкости (E45/E90) - иначе показатель не будет достигнут
• Артикул AW 55 101 FT - единственный вариант в линейке OBO BETTERMANN с такой комбинацией длины, нагрузки и сертификаций - не заменяйте аналогами без проверки параметров
