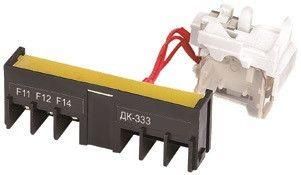

Контакт дополнительный левый ДК-333 2НО+2НЗ DEKraft 28184DEK APC

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ДК-333 от DEKraft - это аксессуар для сигналов состояния автоматических выключателей серии ВА-330А. Устанавливается боковым способом на устройство, обеспечивает контроль за положением «ВКЛ/ОТКЛ» через две пары замыкающих и размыкающих контактов.

Назначение и область применения

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ДК-333 предназначен для передачи информации о положении главных контактов автоматического выключателя ВА-330А в вспомогательную цепь управления или сигнализации. Он позволяет определять, находится ли выключатель во включенном (замкнутые НЗ контакты) или отключенном (замкнутые НО контакты) состоянии. Применяется в системах автоматизации, панелях управления, на промышленных станках и конвейерах, где требуется визуальный или дистанционный контроль состояния оборудования.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальный ток: 3 А при переменном напряжении 230 В (AC-15)
• Подключение: винтовые зажимы
• Сечение провода: 1,5–2,5 мм2
• Установка: частично интегрируемая, боковая
• Серия: ДК-333 (DEKraft)

Совместимость и монтаж

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ДК-333 совместим исключительно с автоматическими выключателями серии ВА-330А. Монтаж осуществляется на левой стороне корпуса выключателя - контакт фиксируется механически и подключается к вспомогательным клеммам устройства. Для правильного подключения убедитесь, что выключатель полностью отключен, а провода имеют сечение 1,5–2,5 мм2. Не используйте более толстые провода - они не войдут в зажимы. Соединения затягивайте до упора, избегая перетяга.

Безопасность и стандарты

Контакт ДК-333 соответствует требованиям к вспомогательным элементам для коммутационных аппаратов. Работает в пределах класса защиты IP20 - не предназначен для работы в условиях повышенной запылённости, влаги или внешнего воздействия. Электрическая изоляция рассчитана на рабочее напряжение до 230 В AC. Не применяйте в цепях постоянного тока - спецификация не распространяется на DC.

Преимущества

• Чёткая механическая связь с основными контактами выключателя - надёжная передача состояния без задержек
• Стандартная комплектация: два НО и два НЗ - достаточно для большинства схем сигнализации
• Простой винтовой монтаж - не требует пайки или специнструментов
• Интеграция в существующую систему ВА-330А без доработок

Ограничения применения

• Не совместим с другими сериями выключателей - даже аналогичными от других производителей
• Работает только с переменным током 230 В - недопустимо применение в цепях постоянного тока
• Максимальный ток 3 А - нельзя использовать для управления нагрузками выше этого значения
• Защита IP20 - не допускается установка в сырых, пыльных или наружных условиях без дополнительной защиты
• Только боковая установка - не подлежит модификации для вертикального или другого типа монтажа

Примеры использования

• Сигнализация включения станка на пульте управления
• Автоматическое отключение системы при отключении питания (через НЗ контакт)
• Индикация аварийного отключения в системе SCADA
• Формирование лога операций в контроллере по состоянию выключателя

Практические советы

• Перед установкой проверьте соответствие модели выключателя - ДК-333 работает только с ВА-330А
• При подключении проводов используйте наконечники - это повысит надёжность соединения
• Не устанавливайте контакт на выключатель, находящийся под напряжением - риск поражения током
• Если нужен контакт справа - выбирайте правую версию, а не меняйте местами левый
• При длительной работе в режиме высоких частот переключений следите за нагревом - хотя ток мал, частые срабатывания могут вызвать износ
