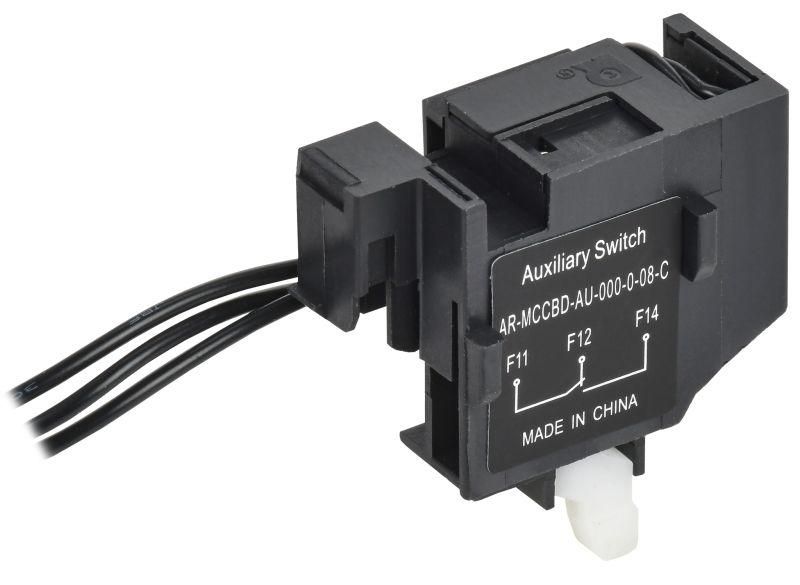

Контакт дополнительный правый MCCB типоразмер S 1НО 1НЗ ARMAT IEK AR-MCCBD-AU-000-0-08-C

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 1NO1NC от бренда IEK (ИЭК), артикул ar-mccbd-au-000-0-08-c, позволяет получать сигнал о состоянии главных контактов выключателя без физического доступа к нему. Устройство устанавливается на автоматические выключатели серии ARMAT и используется в системах управления и контроля.

Назначение и область применения

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 1NO1NC служит для передачи сигнала о положении главных контактов - включен/выключен - на внешние устройства: контроллеры, панели управления, системы АСУ ТП. Применяется там, где требуется удалённый мониторинг состояния питания или аварийного отключения.

• Подходит для установки на автоматы типа S серии ARMAT от IEK (ИЭК).
• Используется в промышленных щитах, на конвейерах, насосных станциях, системах освещения и HVAC.
• Не заменяет основной коммутационный элемент - работает только как информационный датчик.

Технические характеристики

• Тип контакта: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC).
• Максимальная коммутируемая мощность: не указана - применяется только для слаботочных цепей управления (сигнализация, логика).
• Монтаж: механическая фиксация на правой стороне автомата типоразмера S.
• Рабочее напряжение: совместим с цепями до 500 В переменного тока (AC) и 440 В постоянного тока (DC) - согласно стандартам для вспомогательных контактов.
• Ток коммутации: не более 5 А (для сигнальных цепей).

Совместимость и монтаж

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 1NO1NC совместим только с автоматическими выключателями серии ARMAT типоразмера S. Установка возможна только при наличии свободного места на правой боковой поверхности корпуса автомата. Контакт защёлкивается механически - без инструментов. Подключение проводов выполняется через клеммы на задней стенке модуля.

• Перед установкой убедитесь, что автомат находится в OFF-положении и отключён от сети.
• Не используйте с другими типоразмерами (M, L, XL) - физически несовместимо.
• Запомните: этот контакт нельзя использовать для переключения нагрузки выше 5 А.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-2 и IEC 60947-2. Соответствует классу защиты IP20. Несёт функциональную безопасность как часть системы управления, но не является средством защиты человека от поражения током.

Преимущества

• Простая установка - не требует сверления или доработки корпуса автомата.
• Обеспечивает надёжную передачу сигнала благодаря двум контактам (НО+НЗ) - можно реализовать логику “вкл” / “выкл” / “неисправность”.
• Совместим с большинством PLC и реле времени, используемых в промышленности.
• Выполнен из термостойких материалов - устойчив к нагреву от работы автомата.

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для сигналов управления.
• Не работает с автоматами других серий (например, EKF, Schneider, ABB) даже при одинаковом типоразмере - отличаются формы крепления.
• Не имеет собственной защиты от перегрузок или коротких замыканий - зависит от целостности цепи управления.
• Не рекомендуется для использования во взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• На станке: сигнал от контакта подаётся на панель оператора - горит индикатор “Автомат включён”.
• В распределительном щите: при срабатывании автомата система отправляет SMS-уведомление через контроллер.
• В системе освещения: отключение света по аварии фиксируется в журнале событий SCADA.

Практические советы

• Выбирая контакт, проверьте типоразмер вашего автомата - он должен быть именно S, а не M или L.
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимально для слаботочных цепей.
• Не затягивайте клеммы слишком сильно - пластиковые детали легко повредить.
• Если нужен контакт с другой стороны - есть аналогичный левый вариант (артикул отличается).
• Для диагностики: при включённом автомате НО-контакт замкнут, НЗ-разомкнут - проверьте тестером.
