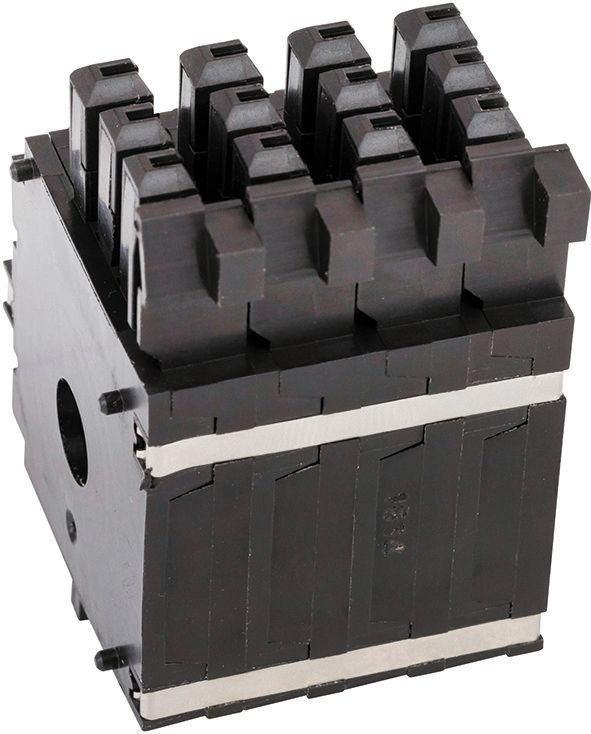

Контакт вспомогательный SYSTEMEPACT ACB2 8НО 8НЗ 6А Systeme Electric SPA-A8840

Вспомогательный контакт для автоматического выключателя SYSTEMEPACT ACB2 8NO8NC SE - это модульный блок из 16 сигналов (8 нормально замкнутых и 8 нормально разомкнутых контактов), который устанавливается на выключатели серии SystemePact ACB2 для передачи информации о состоянии аппарата в систему управления. Артикул spa-a8840 обеспечивает точную индикацию положения выключателя: включён/отключён.

Назначение и область применения

Вспомогательный контакт для автоматического выключателя SYSTEMEPACT ACB2 8NO8NC SE предназначен для передачи сигнала о текущем положении автомата - включено или отключено - в цепи управления, АСУ ТП, PLC или световые индикаторы. Он используется там, где требуется удалённый контроль состояния коммутационного аппарата без физического доступа к самому выключателю. Подходит для промышленных установок: станков, конвейеров, распределительных щитов, систем аварийной остановки.

Технические характеристики

• Тип контактов: 8 нормально открытых (НО) + 8 нормально замкнутых (НЗ)
• Номинальный рабочий ток: 6 А при напряжении 230 В переменного тока (AC-15)
• Подключение: втычное - монтируется прямо в специальный разъём на лицевой стороне выключателя
• Исполнение: частично интегрируемый - часть механизма находится внутри корпуса выключателя, часть - снаружи
• Количество сигнальных контактов: 16 (8 NO + 8 NC)
• Максимальная нагрузка: не более 6 А - не использовать для силовых цепей!

Совместимость и монтаж

Вспомогательный контакт для автоматического выключателя SYSTEMEPACT ACB2 8NO8NC SE совместим только с автоматическими выключателями серии SystemePact ACB2. Устанавливается под переднюю крышку выключателя путём защёлкивания - никаких инструментов не требует. Монтаж возможен только при полностью отключённом питании. После установки проверьте плотность соединения: контакт должен легко входить и надёжно фиксироваться без люфта. Не используйте с другими сериями - даже если они кажутся внешне похожими.

Преимущества

• Высокая надёжность механической связи - контакты работают в режиме реального времени с положением основного автомата
• Не требует внешнего питания - работает исключительно через механический привод от штока выключателя
• Экономит место в щите - компактный дизайн не увеличивает габариты сборки
• Легко заменяем - можно снять и поменять без демонтажа всего выключателя

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 6 А, только для сигнализации
• Работает только с выключателями SystemePact ACB2 - несовместим с другим оборудованием, даже от SE
• Не допускается установка при включённом питании - риск повреждения контактов и поражения током
• Не рассчитан на работу во взрывоопасных средах - отсутствует соответствующая классификация

Примеры использования

• Индикация состояния автомата на панели управления: зелёный светодиод - включён, красный - отключён
• Подключение к PLC для логики аварийной остановки: если выключатель отключился - система переходит в безопасный режим
• Связь с реле времени: запуск цикла только после подтверждения включения автомата
• Системы учёта энергопотребления: фиксация времени работы оборудования по сигналу от контактов

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен
• Проверьте, чтобы механизм защёлки был чистым - грязь или масло могут препятствовать правильному зацеплению
• При использовании нескольких таких контактов - учитывайте суммарную нагрузку на выходы контроллера; 16 контактов = 16 входов в вашей системе
• Для долговечности не применяйте в условиях постоянной вибрации выше уровня, указанного в документации на SystemePact ACB2
• Артикул spa-a8840 - единственный подходящий вариант для этой модели; другие номера не гарантируют совместимость
