Контакт сигнализации вспомогательный YON MDE | ALT-MDE DKC ДКС

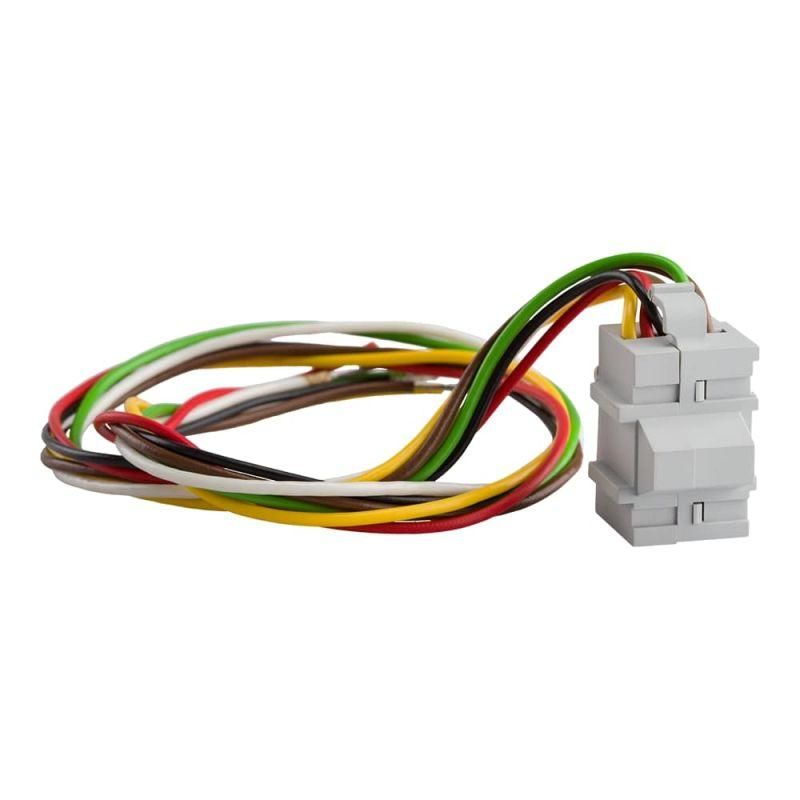

Контакт сигнализации вспомогательный MDE, DKC, YON pro - это компонент, который передаёт информацию о положении главных контактов автоматического выключателя серии MDE. Устанавливается внутрь аппарата и позволяет удалённо контролировать состояние включения/отключения. Артикул alt-mde используется исключительно совместно с выключателями MDE.

Назначение и область применения

Контакт сигнализации вспомогательный MDE, DKC, YON pro предназначен для передачи сигнала о текущем состоянии главных контактов автоматического выключателя - включено или отключено. Он не управляет нагрузкой, а лишь сообщает о её положении. Применяется в системах управления, АСУ ТП, пультах контроля и аварийной сигнализации. Особенно полезен там, где требуется визуальный или дистанционный контроль работы выключателя - например, на щитах распределения, в цепях автоматизации станков или конвейеров.

Технические характеристики

• Напряжение питания: 220 В - контакт работает как пассивный элемент, не требует внешнего питания; указанное напряжение относится к допустимому уровню изолированного сигнала в цепи управления.
• Тип контакта: сигнальный - предназначены для слаботочных цепей управления, не для коммутации мощных нагрузок.
• Количество переключающих контактов: 1 - один нормально открытый (NO) или нормально замкнутый (NC) контакт, зависит от установки внутри выключателя.
• Номинальный рабочий ток AC-15, 230 В: 5 А - максимальная допустимая нагрузка в цепи управления переменного тока, например, для реле, катушек, индикаторов.
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса автоматического выключателя серии MDE во время сборки или сервисного обслуживания.
• Тип подключения: винтовое соединение - надёжный фиксированный контакт через зажимы, подходящий для многожильных и одножильных проводов.
• Количество силовых полюсов: 0 - не имеет собственных силовых контактов, является исключительно вспомогательным устройством.

Совместимость и монтаж

Контакт сигнализации вспомогательный MDE, DKC, YON pro совместим только с автоматическими выключателями серии MDE. Не подходит для других серий, даже от того же бренда. Монтаж выполняется только при отключенном питании и снятой крышке выключателя. Контакт вставляется в специальное гнездо на механизме выключателя и фиксируется механически. После установки необходимо проверить свободное перемещение рычага и герметичность корпуса. Подключение проводов осуществляется к клеммам на боковой стороне модуля - используйте провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для вспомогательных контактов в электроустановках до 1000 В. Произведено в рамках системы качества DKC, что гарантирует соответствие международным стандартам IEC 60947-1 и IEC 60947-3 для аппаратов низкого напряжения. Нет сертификации для взрывоопасных сред - применение в таких условиях запрещено.

Преимущества

• Механическая связь с главными контактами - сигнал точно отражает реальное положение выключателя, без задержек и ложных показаний.
• Надёжное винтовое подключение - минимизирует риск потери контакта при вибрациях и частых отключениях.
• Не требует внешнего питания - снижает энергопотребление системы и исключает необходимость в источниках постоянного тока.
• Закрытая конструкция - защищена от попадания пыли и влаги внутри корпуса выключателя.

Ограничения применения

• Не применяется вне выключателей серии MDE - несовместим с другими типами автоматических выключателей, даже аналогичными по габаритам.
• Не предназначен для коммутации силовых цепей - нельзя использовать как основной контакт для включения двигателя или нагревателя.
• Работает только в пределах температурного режима выключателя MDE - не рассчитан на экстремальные условия (-25C ниже или +70C выше).
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• На щите распределения: сигнал от контакта alt-mde подаётся на индикаторную лампу «Включено».
• В системе SCADA: вход PLC получает данные о состоянии автомата через реле, подключённое к этому контакту.
• В цепи защиты: при отключении выключателя MDE срабатывает тревожный сигнал на пульт оператора.
• В конвейерной линии: система автоматически останавливает участок, если выключатель MDE сработал по перегрузке.

Практические советы

• Перед установкой убедитесь, что выключатель MDE отключён и обесточен - работа под напряжением недопустима.
• Проверьте направление движения штока контакта - он должен свободно перемещаться без заклинивания.
• При подключении проводов не затягивайте винты слишком сильно - можно повредить пластиковую клемму.
• Если нужен сигнал «выключено», а установлен контакт NO - поменяйте его местами с NC, если такая опция доступна в вашей модели MDE.
• Не используйте этот контакт в цепях с высокой частотой переключений более 1000 раз в час - срок службы контакта снизится.
