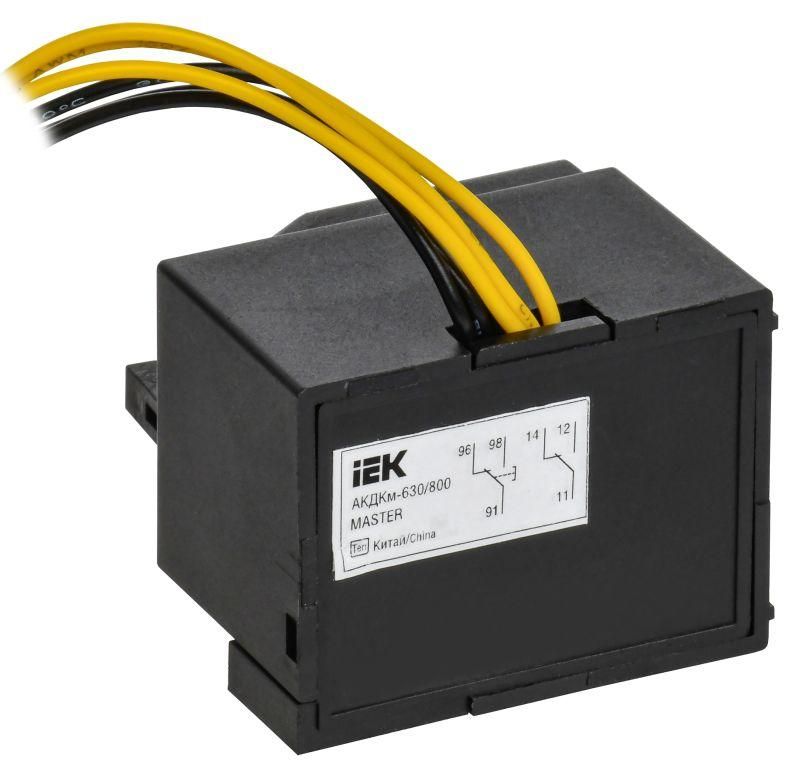

Контакт совмещенный АКДКм-630/800 (АКДКм-40) MASTER IEK (ИЭК) SVA70D-AK-DK-02

Контакт совмещенный АКДКм-630/800 (АКДКм-40) от бренда IEK предназначен для установки на модульные автоматические выключатели серии MASTER. Он одновременно сигнализирует о состоянии силовых контактов и фиксирует срабатывание защиты - в аварии, при тестировании или сработавшем расцепителе.

Назначение и область применения

Контакт совмещенный АКДКм-630/800 (АКДКм-40) используется для передачи сигналов о положении силовых контактов автомата: включен / отключен / сработал. Подходит для систем управления, контроля и автоматизации, где важно знать состояние защиты в реальном времени. Устанавливается исключительно на модульные автоматические выключатели серии MASTER IEK.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Максимальный ток главного устройства: 800 А
• Номинальный коммутируемый ток вспомогательной цепи: 1 А
• Количество переключающих контактов: 2 (нормально замкнутый + нормально разомкнутый)
• Габаритная ширина: 40 TE (стандартная модульная ширина)
• Тип дополнительного устройства: вспомогательный и аварийный контакт в одном корпусе
• Род тока: переменный (AC)

Совместимость и монтаж

Контакт совмещенный АКДКм-630/800 (АКДКм-40) устанавливается только на модульные автоматы серии MASTER IEK. Совместим с автоматами, имеющими соответствующую посадочную площадку - проверьте наличие фиксаторов на боковой стенке автомата. Монтаж выполняется вручную: защелкивается до щелчка. Нельзя устанавливать на автоматы других серий или брендов - даже при совпадении габаритов.

Преимущества

• Объединяет два типа контактов - вспомогательный и аварийный - в одном компактном модуле, экономя место на DIN-рейке
• Фиксирует не только ручное отключение, но и срабатывание расцепителей: независимого, минимального напряжения, а также реакцию на кнопку «Тест»
• Выполнен из прочного термостойкого материала, устойчив к механическим нагрузкам и температурным колебаниям
• Поддерживает надежную коммутацию слаботочных цепей (до 1 А) для подключения к PLC, реле, индикационным лампам

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Нельзя использовать с автоматами вне серии MASTER IEK - даже если они имеют ширину 40 TE
• Коммутируемый ток ограничен 1 А - не подходит для управления мощными нагрузками напрямую
• Не имеет IP-защиты - применяется только внутри закрытых щитов

Примеры использования

• Сигнализация срабатывания автомата на панели управления станка - горит лампа «Автомат отключился»
• Подключение к контроллеру PLC для логического анализа причин отключения в системе конвейера
• Индикация состояния автомата в распределительном щите: зеленый свет - включен, красный - сработал
• Контроль выполнения процедуры тестирования автоматических выключателей

Практические советы

• Перед установкой убедитесь, что автомат полностью отключен и снят с питания
• Проверьте, чтобы контакт плотно защелкнулся - слышится характерный щелчок; недостаточно глубокая посадка вызывает обрыв сигнала
• При использовании в цепях с высокой частотой переключений - следите за износом контактов, особенно при работе на пределе 1 А
• Записывайте номер автомата и установленного контакта - это ускорит диагностику при отказе системы
• Не используйте этот контакт как самостоятельный выключатель - он лишь передает информацию, не рассчитан на управление нагрузкой
