Контакт совмещенный АКДКм-400e/630e (АКДКм-39) MASTER электронный расцепитель - SVA41D-AK-DK-02 IEK

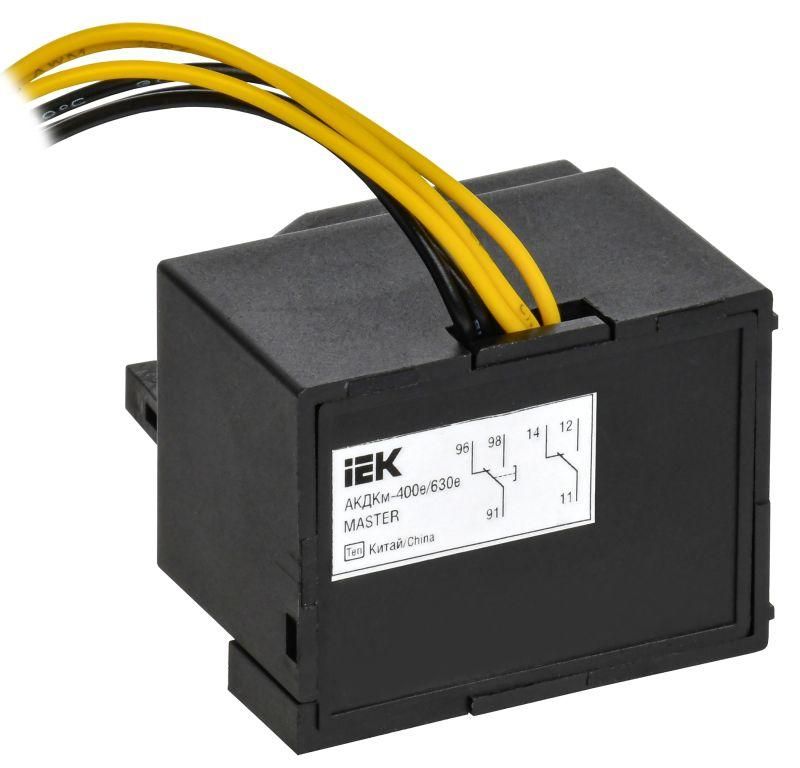

Контакт совмещенный АКДКм-400e/630e (АКДКм-39) с электронным расцепителем от бренда IEK предназначен для установки на модульные автоматические выключатели серии MASTER. Он обеспечивает сигнал о состоянии силовых контактов и сработавших защиты, что упрощает диагностику и управление системой.

Назначение и область применения

Контакт совмещенный АКДКм-400e/630e (АКДКм-39) с электронным расцепителем используется для передачи информации о положении силовых контактов автомата и о срабатывании различных типов защиты: независимого расцепителя, расцепителя минимального напряжения, аварийного отключения или тестовой кнопки. Это позволяет интегрировать автоматический выключатель в системы управления, контроля и сигнализации - например, в панели управления станков, щиты автоматизации зданий или конвейерные линии.

Технические характеристики

• Тип изделия: контакт сигнальный совмещённый (дополнительный + аварийный)
• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный коммутируемый ток: 1 А
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 2
• Габаритная ширина: 40 TE (соответствует стандартной модульной ширине)
• Максимальный ток главного устройства: 400 А
• Максимальная сила тока основного блока контактов: 630 А
• Устанавливается на: модульный автоматический выключатель (MCB)

Совместимость и монтаж

Контакт совмещенный АКДКм-400e/630e (АКДКм-39) с электронным расцепителем совместим исключительно с модульными автоматическими выключателями серии MASTER от IEK. Устанавливается механически на фронтальную часть автомата - не требует проводки до монтажа. Подключение сигнальных цепей осуществляется через клеммы на корпусе контакта после установки. Габарит 40 TE соответствует стандартному модульному шагу, поэтому он занимает ровно 5 стандартных модулей (по 8 мм каждый).

Безопасность и стандарты

Произведён в соответствии с требованиями к оборудованию для распределительных сетей до 1000 В AC. Соответствует принципам безопасности IEC 60947-2 и IEC 60947-5-1 для аппаратов управления и сигнализации. Электронный расцепитель обеспечивает надёжную изоляцию между силовыми и слаботочными цепями.

Преимущества

• Объединяет два типа сигналов - состояние контактов и аварийное отключение - в одном компактном элементе
• Не требует внешних датчиков или дополнительных реле для определения состояния автомата
• Поддерживает работу при максимальном токе до 630 А в основном устройстве, что делает его подходящим для мощных нагрузок
• Фиксирует факт срабатывания даже при отключенном питании - важен для анализа причин отказа
• Стандартная ширина 40 TE позволяет легко заменить аналогичные модели в существующих щитах

Ограничения применения

• Не работает с автоматами других серий или брендов - только с MCB серии MASTER IEK
• Не предназначена для коммутации токов выше 1 А - применяется только в цепях управления и сигнализации
• Не защищена от воздействия воды или пыли - должна устанавливаться внутри закрытых щитов с классом защиты IP54 и выше
• Не подходит для постоянного подключения к высоковольтным цепям - только к слаботочным входам контроллеров и панелей

Примеры использования

• Сигнализация срабатывания автомата на панели управления производственного участка
• Подключение к PLC для отслеживания отключений по перегрузке или потере напряжения
• Индикация аварийного отключения в системах освещения или вентиляции
• Логирование событий в системах SCADA при использовании в составе распределительных щитов

Практические советы

• Перед установкой проверьте соответствие модели автомата - только MCB серии MASTER поддерживают этот контакт
• При подключении сигнальных проводов используйте жилы сечением 0,5–2,5 мм2; затягивайте клеммы усилием 0,2–0,3 Нм
• Не допускайте попадания влаги внутрь щита - контакт не имеет собственной защиты IP
• При диагностике отключений - проверяйте состояние этих контактов первым делом: они покажут, было ли срабатывание по аварии или просто ручное отключение
• Запасной контакт можно использовать для запуска резервной цепи - например, включения резервного питания при отключении основного автомата
