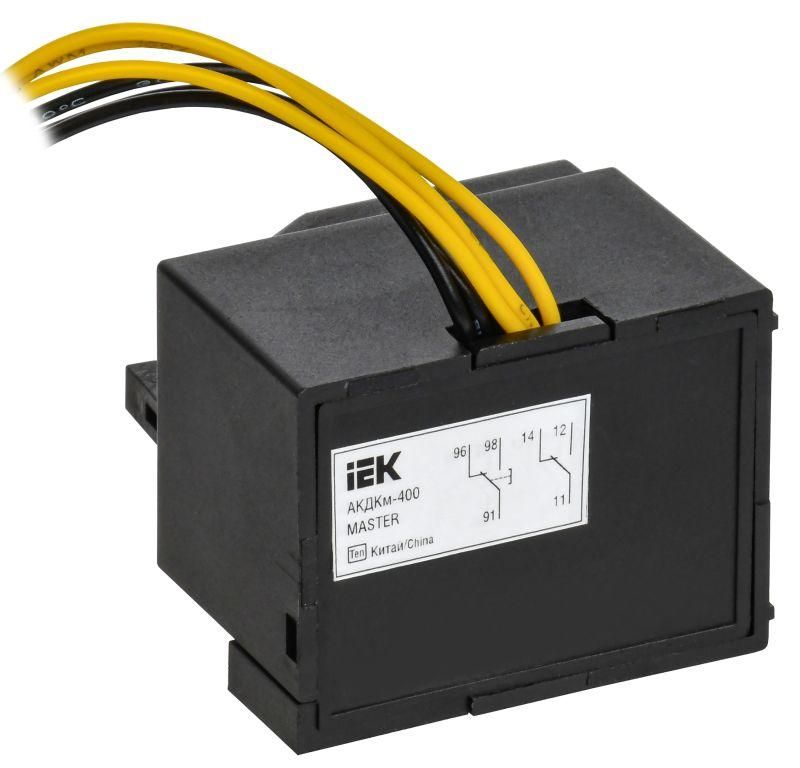

Контакт совмещенный АКДКм-400 (АКДКм-37) MASTER IEK (ИЭК) SVA40D-AK-DK-02

Контакт совмещенный АКДКм-400 (АКДКм-37) от бренда IEK предназначен для установки на модульные автоматические выключатели серии MASTER. Он одновременно сигнализирует о состоянии силовых контактов и фиксирует срабатывание защиты - будь то аварийный отключённый режим, сработавший независимый расцепитель или тестовая кнопка.

Назначение и область применения

Контакт совмещенный АКДКм-400 (АКДКм-37) используется для передачи сигналов о положении силовых контактов автомата - включено/выключено - и о срабатывании защитных функций: независимого расцепителя, расцепителя минимального напряжения, либо при нажатии кнопки «Тест». Устройство позволяет удалённо контролировать состояние автоматического выключателя через внешние цепи управления, индикации или системы АСУ ТП.

Подходит для установки в щитах управления промышленным оборудованием, системах автоматизации, на конвейерах, насосных станциях и других объектах, где требуется контроль состояния защиты без вскрытия корпуса.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Максимальный ток главного устройства: 400 А
• Номинальный коммутируемый ток вспомогательной цепи: 1 А
• Тип дополнительного устройства: вспомогательный/сигнальный выключатель
• Количество переключающих контактов: 2
• Габаритная ширина: 40 TE (только для установки на автоматы шириной 40 TE)
• Род тока: переменный (AC)
• Устанавливается на: модульный автоматический выключатель серии MASTER IEK

Совместимость и монтаж

Контакт совмещенный АКДКм-400 (АКДКм-37) совместим исключительно с модульными автоматическими выключателями серии MASTER IEK, имеющими габаритную ширину 40 TE. Монтируется механически на переднюю часть автомата - защёлкивается на специальные направляющие. Подключение проводов к контактам выполняется после установки, в соответствии со схемой подключения, указанной в документации производителя.

Не устанавливается на автоматы других серий, даже если они имеют аналогичную ширину - из-за отличий в механизме зацепления и расположении привода.

Безопасность и стандарты

Произведён в соответствии с требованиями международных норм IEC 60947-5-1 и ГОСТ Р 50030.5.1. Обеспечивает безопасную работу в условиях промышленной среды с допустимой температурой окружающей среды до +40 C. Напряжение вспомогательной цепи не превышает 400 В AC - соответствует классу II по защите от поражения электрическим током.

Преимущества

• Объединяет два функционала - сигнализация положения контактов и фиксация аварийного отключения - в одном компактном элементе
• Уменьшает количество дополнительных модулей в щите, экономя место на DIN-рейке
• Надёжная механическая связь с механизмом автомата обеспечивает точную передачу состояний без задержек
• Совместим с системами SCADA и PLC - легко интегрируется в автоматизированные системы контроля

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Коммутируемый ток вспомогательной цепи ограничен 1 А - нельзя использовать для управления мощными нагрузками
• Устанавливается только на автоматы серии MASTER IEK шириной 40 TE - несовместим с другими типами автоматов, включая другие серии IEK
• Не рекомендуется применять в средах с высокой запылённостью без дополнительной защиты корпуса

Примеры использования

• На промышленном станке: сигнал от АКДКм-400 (АКДКм-37) передаётся на пульт оператора - горит лампа «Автомат отключен» при срабатывании теплового расцепителя
• В системе водоснабжения: при срабатывании расцепителя минимального напряжения система получает сигнал и отправляет оповещение в ЦУП
• В распределительном щите: при нажатии кнопки «Тест» на автомате замыкаются контакты - проверяется работоспособность цепи сигнализации

Практические советы

• Перед установкой убедитесь, что автомат имеет именно 40 TE - иначе контакт не защёлкнется
• При подключении вспомогательных цепей используйте провода сечением не менее 0,5 мм2 - для надёжного контакта при токе до 1 А
• Не затягивайте зажимы слишком сильно - это повредит пластиковую оболочку контакта
• Проверьте целостность контактов мультиметром перед вводом в эксплуатацию - особенно если автомат был ранее демонтирован
• Запомните: АКДКм-400 (АКДКм-37) - это не просто дополнительный контакт, а полноценный индикатор состояния защиты; он работает только при правильной сборке с автоматом серии MASTER IEK
