Контакт совмещенный АКДКм-800e (АКДКм-40) MASTER, 2 переключающих контакта IEK (ИЭК) SVA71D-AK-DK-02

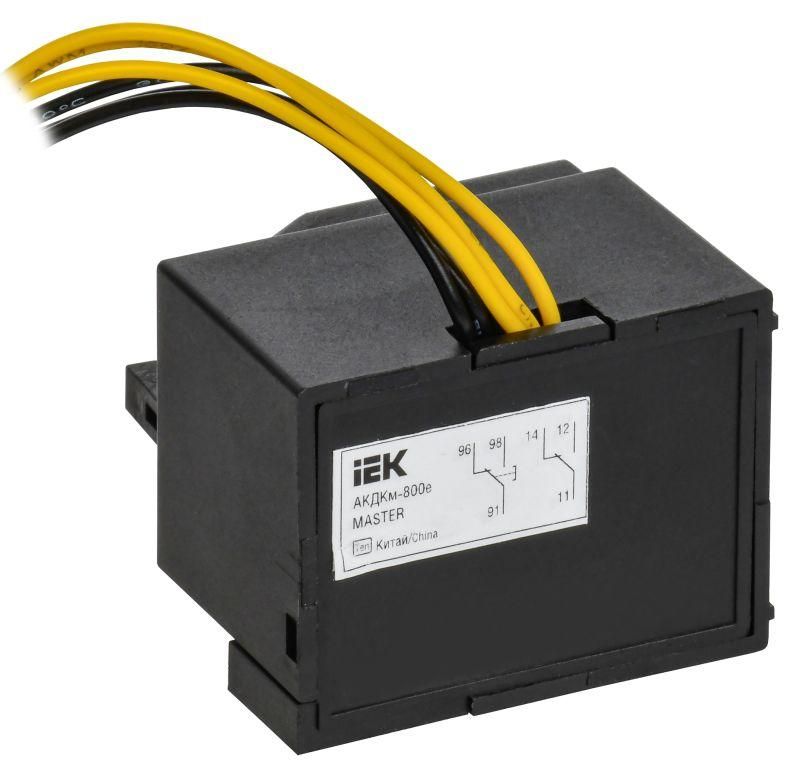

Контакт совмещенный АКДКм-800e (АКДКм-40) с электронным расцеплением от бренда IEK предназначен для сигнализации состояния модульного автоматического выключателя - в нормальном режиме, при аварийном отключении или ручном тестировании. Устройство устанавливается на автоматические выключатели серии MASTER IEK и обеспечивает контроль за работой цепи через два переключающих контакта.

Назначение и область применения

Контакт совмещенный АКДКм-800e (АКДКм-40) с электронным расцеплением выполняет три задачи одновременно:

• Сигнализирует о положении силовых контактов автомата - включен / отключен;
• Подает сигнал при аварийном отключении - сработал тепловой или электромагнитный расцепитель;
• Фиксирует срабатывание независимого расцепителя, расцепителя минимального напряжения или нажатие кнопки «Тест».

Применяется в системах управления и автоматизации, где требуется удалённый контроль состояния защиты - например, в щитах управления промышленными станками, конвейерами, насосными установками и системами освещения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Максимальный ток главного устройства: 800 А
• Номинальный коммутируемый ток контактной группы: 1 А
• Количество переключающих контактов: 2
• Габаритная ширина: 40 мм (соответствует одному модулю)
• Тип устройства: вспомогательный/сигнальный выключатель
• Род тока: переменный (AC)

Совместимость и монтаж

Контакт совмещенный АКДКм-800e (АКДКм-40) с электронным расцеплением устанавливается исключительно на модульные автоматические выключатели серии MASTER IEK. Он фиксируется механически на передней панели автомата - не требует проводки до установки. Подключение сигнальных цепей осуществляется после монтажа через клеммы на корпусе контакта.

Не совместим с автоматами других серий или брендов. Перед установкой проверьте соответствие модели автомата - только изделия из семейства MASTER поддерживают этот тип контакта.

Преимущества

• Объединяет функции двух устройств - вспомогательный контакт + аварийный сигнал - снижает количество компонентов в щите.
• Высокая надёжность механической связи с силовым механизмом автомата - сигнал точно соответствует реальному положению контактов.
• Устойчив к вибрациям и перегрузкам в промышленной среде благодаря жёсткой конструкции.
• Запатентованная система фиксации - предотвращает случайное выпадение при обслуживании.

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - только переменный ток AC до 400 В.
• Коммутируемый ток ограничен 1 А - нельзя использовать для управления мощными нагрузками, только для сигналов в цепях управления (PLC, реле, индикация).
• Только для установки на автоматы серии MASTER IEK - не подходит для MCB других производителей или старых серий IEK.
• Не имеет степени защиты IP - не используется во влажных или запылённых местах без дополнительной защиты щита.

Примеры использования

• На промышленном конвейере: сигнал от АКДКм-800e (АКДКм-40) с электронным расцеплением передаётся на пульт управления при отключении автомата - оператор сразу видит причину остановки.
• В распределительном щите здания: контакт позволяет отслеживать, был ли автомат отключён из-за перегрузки или по команде с пульта (через независимый расцепитель).
• В системах энергоэффективности: данные с контакта интегрируются в SCADA-систему для анализа частоты срабатываний защиты.

Практические советы

• При замене автомата всегда проверяйте, что новый аппарат - именно из серии MASTER IEK. Контакт АКДКм-800e (АКДКм-40) с электронным расцеплением не подойдёт к другим моделям даже от IEK.
• При подключении сигнальных проводов используйте медные жилы сечением 0,5–1,5 мм2 - выше не рекомендуется из-за малого тока коммутации.
• Не затягивайте клеммы слишком сильно - риск повреждения пластиковых контактов внутри.
• Проверяйте работу контакта после монтажа: переведите автомат в положение «выкл» - должен измениться уровень сигнала на выходе.
