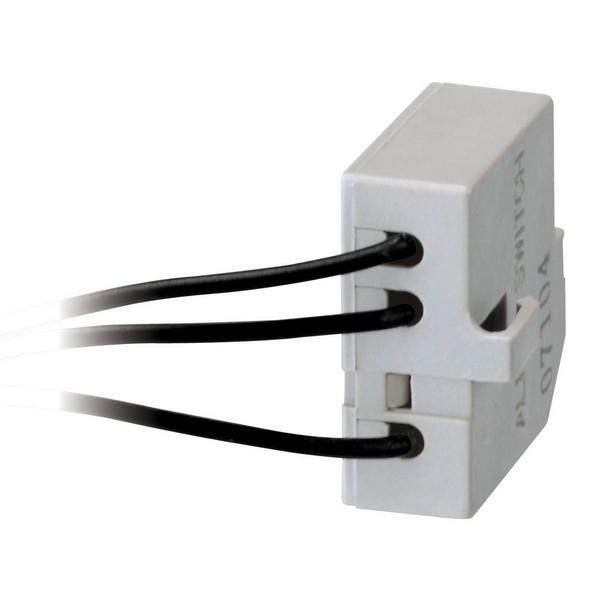

Контакт вспомогательный AL TS1600 1НО 3А 220В LS Electric 83011176203

Вспомогательный контакт AL TS1600 от LS Electric предназначен для передачи сигналов о состоянии автоматического выключателя - например, при сработавшей защите от перегрузки или КЗ. Этот контакт используется в системах управления и контроля, где важно знать момент отключения оборудования. Артикул 83011176203 соответствует модели AL TS1600, совместимой с выключателями серии TS1600.

Назначение и область применения

Вспомогательный контакт AL TS1600 устанавливается на автоматические выключатели и работает как датчик состояния: он замыкает или размыкает цепь при срабатывании аппарата. Это позволяет подключить внешние устройства - зуммеры, лампы, реле или входы контроллеров - чтобы получить визуальный или звуковой сигнал о аварийном отключении. Также контакт активируется при работе независимых расцепителей или расцепителей минимального напряжения. Применяется в щитах управления, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Номинальный ток: 3 А - допустимый ток через контактную группу
• Рабочее напряжение: 220 В переменного тока (AC)
• Тип тока: только переменный (не постоянным током)
• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 1 - один контакт меняет состояние при срабатывании выключателя
• Подключение: плоский штекерный разъем - легко соединяется с выводами выключателя без пайки
• Метод установки: монтируется непосредственно на аппарат - не требует дополнительной рамки или крепления
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; применяется внутри электрошкафов

Совместимость и монтаж

Вспомогательный контакт AL TS1600 совместим только с автоматическими выключателями серии TS1600 от LS Electric / LSIS. Установка происходит механически - контакт фиксируется на специальной площадке корпуса выключателя. Подключение осуществляется через плоские штекеры, которые вставляются в соответствующие гнезда на устройстве. После сборки контакт автоматически синхронизируется с положением основного механизма: он размыкается при возврате выключателя в рабочее положение после срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электроустановках до 500 В. Степень защиты IP20 гарантирует безопасность при обслуживании закрытых щитов. Для работы вне помещений или во влажных средах требуется дополнительная защита корпуса.

Преимущества

• Простая установка - не нужна доработка корпуса или сверление
• Надежное механическое соединение с выключателем - минимизация потерь контакта
• Чёткая связь между состоянием автомата и выходным сигналом - контакт реагирует точно при каждом срабатывании
• Штекерное подключение снижает риск ошибок при подключении проводов

Ограничения применения

• Не для постоянного тока - только AC 220 В
• Не предназначена для нагрузок выше 3 А - использование при больших токах вызывает оплавление контактов
• Защита IP20 запрещает применение в условиях повышенной влажности, пыли или на открытом воздухе
• Совместим только с моделями TS1600 - не подходит для других серий выключателей даже от того же бренда

Примеры использования

• Лампа индикации “Авария” на лицевой панели щита - горит при срабатывании автомата
• Подключение к PLC для регистрации факта отключения и формирования протокола событий
• Звуковая сигнализация через реле и зуммер при КЗ на участке конвейера
• Автоматическое отключение смежного оборудования при отказе одного из выключателей

Практические советы

• Убедитесь, что ваш автоматический выключатель имеет именно модель TS1600 - другие серии не поддерживают этот контакт
• Проверьте направление установки: контакт должен плотно войти в посадочное место без усилия
• Не используйте контакт для коммутирования мощных нагрузок - он служит только для слаботочных цепей управления
• При ремонте или замене автомата всегда проверяйте целостность контакта - механические повреждения снижают надежность сигнала
• Обязательно отключите питание перед установкой или демонтажем - хотя контакт слаботочный, он связан с силовым оборудованием
