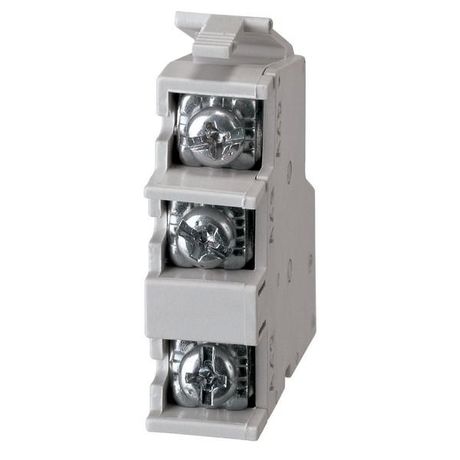

Контакт вспомогательный AX TS1600 1НО 3А 230В IP20 LS Electric 83011176201

Вспомогательный контакт AX TS1600 от LS Electric - это компактный переключающий контакт, предназначенный для передачи сигналов о состоянии оборудования (включено/выключено). Артикул 83011176201 устанавливается на автоматические выключатели и другие аппараты для дистанционного контроля.

Назначение и область применения

Вспомогательный контакт AX TS1600 используется для передачи информации о положении основного аппарата - например, когда автоматический выключатель замкнут (ВКЛ) или разомкнут (ОТКЛ). Контакт переключает цепь, позволяя подключить внешние устройства: индикаторы состояния, реле управления, системы сбора данных или PLC. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации промышленного оборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В
• Номинальный ток: 3 А
• Тип контакта: один переключающий (1PDT) - один нормально открытый (НО) и один нормально закрытый (НЗ) в одном корпусе
• Подключение: плоский штекерный разъем - совместим с клеммами аппаратов серии TS1600
• Монтаж: фиксируется непосредственно на аппарат, без дополнительных креплений
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги

Совместимость и монтаж

Вспомогательный контакт AX TS1600 совместим только с аппаратами серии TS1600 от LS Electric / LSIS. Устанавливается путём вставки в специальный паз на боковой поверхности автомата - зажимается механически при запирании. Подключение осуществляется через штекерный разъем, который легко вставляется в соответствующий гнездовой контакт на устройстве. Монтаж возможен только при отключенном питании. Не требует инструментов - достаточно плотного нажатия до щелчка.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для коммутационной аппаратуры. IP20 обеспечивает базовую защиту внутри электрошкафов, но не допускает использование во влажных, пыльных или наружных условиях. Для работы в таких средах требуется дополнительная защита корпуса.

Преимущества

• Универсальное переключение - один контакт управляет двумя цепями (НО + НЗ)
• Простой и быстрый монтаж без сверления или проводки
• Надёжное соединение благодаря жесткому штекерному интерфейсу
• Совместим с широким спектром аппаратов LS Electric серии TS1600

Ограничения применения

• Не применяется вне аппаратов серии TS1600 - несовместим с другими моделями выключателей
• IP20 исключает применение в помещениях с высокой влажностью, пылью или на улице
• Максимальный ток 3 А - нельзя использовать для управления мощными нагрузками (например, светильниками >500 Вт)
• Только AC 220 В - не работает с постоянным током или другим напряжением

Примеры использования

• Сигнализация включения насоса через лампу на пульте управления
• Подача сигнала в PLC о том, что автоматический выключатель разомкнут
• Блокировка вторичного оборудования при отключении питания
• Индикация аварийного отключения на панели оператора

Практические советы

• Перед установкой проверьте, чтобы аппарат был полностью отключен и обесточен
• Убедитесь, что контакт правильно вставлен - он должен щелкнуть и не двигаться при легком потягивании
• При использовании с PLC учтите, что контакт не изолирован - используйте оптопары или реле, если нужна гальваническая развязка
• Артикул 83011176201 - единственный вариант для этой модели; аналоги других брендов не подходят по форме и расположению контактов
• Не пытайтесь модифицировать разъем - повреждение сделает контакт неработоспособным
