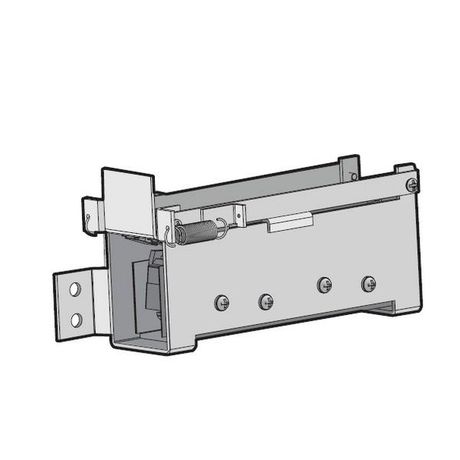

Замыкающий контакт ''b'' SWITCH ASS'Y,SHORT/B,CONTACT,CRADLE,AN,AH-D,E,F,G - 62503460401 LSIS

Замыкающий контакт b SWITCH ASS'Y SHORT/B CONTACT CRADLE AN AH-D, E, F, G от LS Electric предназначен для передачи сигнала о положении автоматического выключателя - «включен» или «тест». Этот компонент используется совместно с сериями AH-D, AH-E, AH-F, AH-G и обеспечивает надежную связь между выключателем и системой управления. Артикул 62503460401 - оригинальная запчасть от LS Electric, совместимая с оборудованием того же бренда.

Назначение и область применения

Замыкающий контакт b SWITCH ASS'Y SHORT/B CONTACT CRADLE AN AH-D, E, F, G фиксирует механическое положение автоматического выключателя: когда рычаг выключателя находится в состоянии «включен» или «тест», контакт замыкает цепь. Это позволяет внешним устройствам - например, контроллерам, панелям управления или сигнализациям - получать информацию о реальном состоянии аппарата, а не только о команде на включение.

Используется исключительно в паре с автоматическими выключателями серии AH-D, AH-E, AH-F, AH-G от LS Electric. Не применяется как самостоятельное коммутирующее устройство.

Технические характеристики

• Тип контакта: замыкающий (NO - normally open, при активации замыкается)
• Количество контактов: 4 шт. (соответствуют четырем вспомогательным контактам Axb)
• Материал контактов: серебросодержащие сплавы для устойчивости к дуговым перегрузкам
• Рабочий ток: до 5 А (AC/DC) - согласно спецификациям LS Electric для вспомогательных цепей
• Напряжение: макс. 250 В AC / 125 В DC
• Механическая связь: жестко соединён с механизмом выключателя, не требует отдельной установки

Совместимость и монтаж

Замыкающий контакт b SWITCH ASS'Y SHORT/B CONTACT CRADLE AN AH-D, E, F, G устанавливается только на выключатели серии AH-D, AH-E, AH-F, AH-G от LS Electric. Он несовместим с другими моделями, даже если они имеют аналогичный форм-фактор.

Установка выполняется при сборке выключателя на заводе. Для пользователя доступна только замена поврежденного модуля - требуется демонтаж лицевой крышки и отсоединение проводов вспомогательной цепи. Монтаж возможен только при отключенном питании и с соблюдением правил безопасности.

Не допускается использование этого контакта вне корпуса выключателя. Он не имеет клемм для самостоятельного подключения - провода идут внутрь механизма и выводятся через шлейф.

Безопасность и стандарты

Соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2 для вспомогательных контактов автоматических выключателей. Произведено в соответствии с ISO 9001. Все материалы устойчивы к нагреву до +85 C, что соответствует классу изоляции B.

Преимущества

• Высокая надежность за счет прямой механической связи с основным механизмом - нет риска расхождения сигналов
• Стандартная комплектация: четыре контакта позволяют использовать несколько каналов управления или резервирования
• Оригинальное исполнение от LS Electric гарантирует точное соответствие геометрии и усилию срабатывания
• Долгий срок службы благодаря материалам контактов, устойчивым к окислению и микродугам

Ограничения применения

• Не предназначены для коммутации силовых цепей - только для слаботочных сигналов (до 5 А)
• Не работает автономно - требует наличия совместимого выключателя серии AH
• Нельзя заменить на сторонние аналоги - отличаются геометрией крепления и ходом контакта
• Не рекомендовано применение в средах с высокой вибрацией без дополнительной фиксации проводов

Примеры использования

• Подключение к ПЛК для контроля состояния выключателя на производственной линии
• Сигнализация «выключатель включен» на щите управления
• Автоматическое отключение оборудования при тестировании выключателя
• Интеграция в системы диагностики и предупреждения отказов

Практические советы

• Перед заменой проверьте, что выключатель действительно относится к серии AH-D/E/F/G - другие модели не подходят
• При подключении используйте провода сечением не более 1,5 мм2 - большие сечения могут повредить клеммы внутри модуля
• Не затягивайте клеммы слишком сильно - это деформирует пластиковую часть и нарушает герметичность
• Если контакт не замыкается при «включенном» положении - возможно, поврежден механизм выключателя, а не сам контакт
• Артикул 62503460401 - единственная версия для этих выключателей; другие номера - неоригинальные и не гарантированы LS Electric
