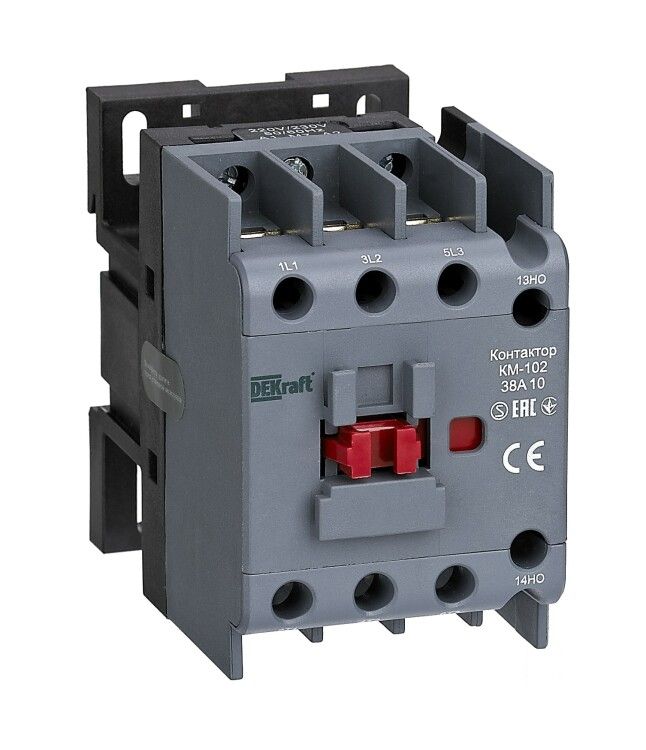

Контактор КМ-102 38А кат. 24В AC 1НЗ AC-3 AC-4 DEKraft 22306DEK APC

Контактор КМ-102 от DEKRAFT - устройство для дистанционного включения и отключения нагрузок до 38 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 24 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей. Работает в сетях переменного тока до 690 В. Подходит для промышленного оборудования, конвейеров, насосов, вентиляторов и других устройств с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 и AC-4)
• Напряжение управления: 24 В (переменный или постоянный ток)
• Коммутируемая мощность: 18,5 кВт (AC-3), 5,5 кВт (AC-4)
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Тип тока: переменный/постоянный (AC/DC)
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка работает от 24 В AC/DC, что позволяет легко интегрировать её в системы на базе PLC, реле или кнопочных постов. Дополнительные контакты (3НО+1НЗ) доступны для сигнализации состояния или блокировок. Обратите внимание: контактор не имеет встроенной защиты от перегрузки - требуется внешняя тепловая защита при работе с двигателями.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. IP20 обеспечивает защиту от прикосновения к токоведущим элементам, но не защищает от пыли и влаги - не применяйте в сырых или пыльных средах без дополнительной оболочки. Производитель рекомендует использование защитных крышек (доступны отдельно) для предотвращения случайного прикосновения и снижения риска замыканий.

Преимущества

• Универсальное питание катушки - 24 В AC/DC, совместим с большинством контроллеров
• Высокий ресурс коммутации благодаря качественным контактам
• Наличие четырёх дополнительных контактов - удобно для схем аварийной остановки и индикации
• Фиксированная конструкция - надёжное крепление на рейке, не требует дополнительных крепёжных деталей
• Рассчитан на длительную работу в условиях частых включений - подходит для автоматических линий

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не имеет встроенного теплового реле - необходимо применять внешнюю защиту при управлении двигателями
• Не поддерживает реверс - для изменения направления вращения двигателя нужен двойной контактор или реверсивный пускатель
• Максимальная коммутируемая мощность по AC-4 (5,5 кВт) ограничивает применение для тяжёлых пусков - например, компрессоров или крупных насосов

Примеры использования

• Автоматизация конвейера: включение/выключение двигателя по сигналу с PLC через 24 В DC
• Освещение склада: управление группой светодиодных светильников через таймер или датчик движения
• Конденсаторная батарея: коммутация для коррекции коэффициента мощности в распределительном щите
• Вентиляционная система: пуск вентилятора по графику с использованием сигнала НЗ для контроля состояния

Практические советы

• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточное или избыточное усилие снижают срок службы контакта
• Для долгой работы в условиях частых включений используйте контактор только с нагрузкой ниже 80% от номинала (не более 30 А)
• Если требуется защита от пыли - установите поверх контактора КМ-102 специальную пластиковую крышку от DEKRAFT
• Проверьте соответствие сечения провода и класса изоляции перед подключением - особенно важно при напряжении выше 400 В
• Не используйте этот контактор в качестве выключателя нагрузки - он рассчитан на частые включения, но не на ручное управление
