Контактор 38А 24В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21930DEK DEKraft APC

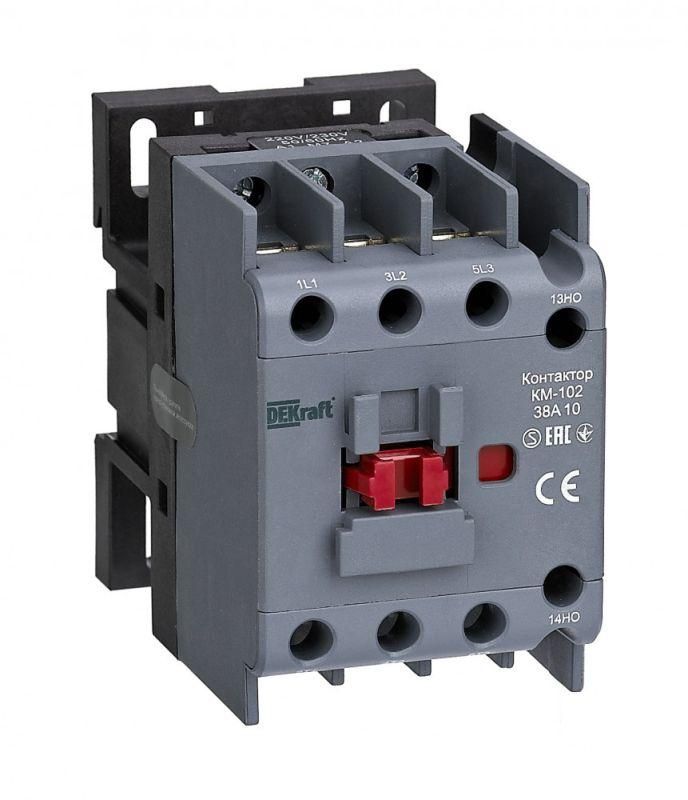

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения электрических цепей с током до 38 А. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в промышленных системах. Напряжение управления 24 В переменного тока обеспечивает безопасную работу с контроллерами и автоматикой.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и выключения электрических цепей. Он используется в системах автоматизации для запуска и останова асинхронных электродвигателей мощностью до 18,5 кВт, а также для коммутации других активных и реактивных нагрузок - например, насосов, вентиляторов, конвейеров, печей.

Устройство работает в сетях переменного тока до 690 В. Комбинация из одного нормально открытого (НО) и одного нормально замкнутого (НЗ) контакта позволяет реализовать базовые схемы управления: сигнализацию состояния, блокировки, последовательные цепи.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 38 А (при AC3 - управление электродвигателями)
• Напряжение питания катушки: 24 В переменного тока
• Количество вспомогательных контактов: 1НО + 1НЗ
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным частицам, но не от пыли и воды
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Наличие удлинённой оси: да - позволяет устанавливать механический указатель положения или внешнюю кнопку ручного отключения

Совместимость и монтаж

Контактор КМ-102 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка происходит путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения силовых цепей используются винтовые зажимы на верхней и нижней клеммах. Удлинённая ось позволяет физически проверить состояние контактора без вскрытия корпуса.

Катушка управления рассчитана на 24 В переменного тока - подключается через любой контроллер, PLC, реле времени или кнопочную станцию с соответствующим выходом. Не используйте постоянный ток - контакт не сработает.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - поэтому устройство следует устанавливать внутри щитов или закрытых корпусов. Отсутствие реверса делает его безопасным для применений, где изменение направления движения недопустимо.

Преимущества

• Высокая надёжность коммутации при частых включениях - до 120 циклов в час
• Удобный монтаж на DIN-рейку - экономит время при сборке шкафов
• Чёткая визуальная индикация положения через удлинённую ось
• Поддержка стандартных вспомогательных контактов - легко интегрируется в схемы управления
• Низкий уровень шума при работе благодаря качественной конструкции сердечника

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателя
• Не рекомендован для работы с высокими импульсными нагрузками (например, светодиодные драйверы, UPS) - возможны подгорания контактов
• Катушка 24 В AC требует стабильного источника - скачки напряжения могут вызвать «дребезг» контактов

Примеры использования

• Автоматизация конвейера: включение/выключение мотора по сигналу с PLC
• Система вентиляции: управление вентилятором по расписанию через реле времени
• Нагревательная печь: включение ТЭНа при достижении заданной температуры
• Гидравлический насос: аварийная остановка по датчику давления

Практические советы

• Проверьте посадочный диаметр катушки - он совпадает с типичными моделями DEKraft, но не всегда с аналогами других брендов
• При использовании в схемах с несколькими контакторами - убедитесь, что все устройства имеют одинаковое напряжение катушки (24 В AC)
• Для увеличения срока службы - избегайте частых включений при максимальном токе (более 30 А)
• Если нужна защита от пыли - установите контактор КМ-102 в герметичный шкаф или используйте дополнительные крышки (не входят в комплект)
• При замене - ориентируйтесь на артикул 21930dek: другие модели даже с похожими параметрами могут отличаться габаритами или расположением клемм
