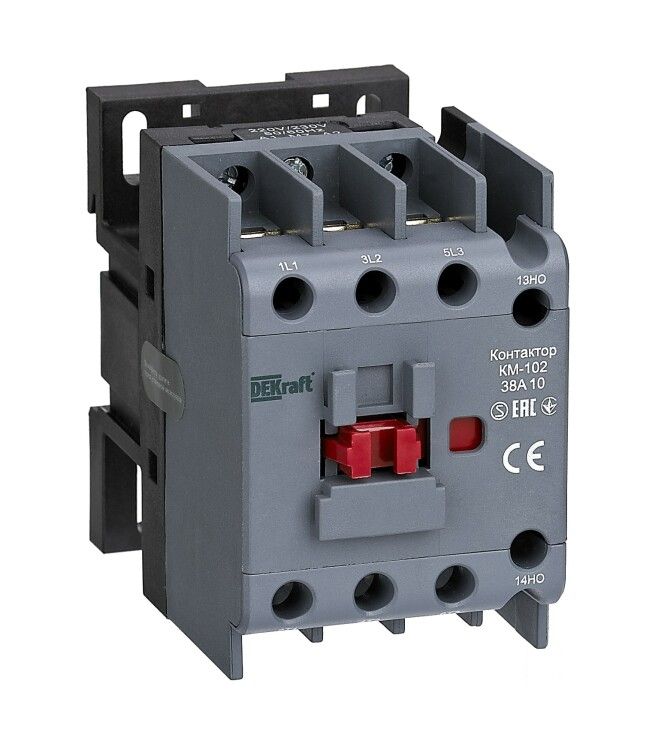

Контактор КМ-102 38А кат. 24В AC 1НО AC-3 AC-4 DEKraft 22305DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки с током до 38 А, предназначенное для работы в цепях переменного тока. Монтируется на печатную плату, питается от 24 В постоянного или переменного тока, имеет один нормально открытый контакт. Подходит для автоматизации оборудования, где важна компактность и надёжность.

Назначение и область применения

Контактор КМ-102 используется для коммутации электродвигателей, осветительных систем и конденсаторных батарей в сетях до 690 В переменного тока. Применяется в устройствах автоматического управления: станках, насосах, вентиляторах, конвейерах. Благодаря малому габариту и монтажу на плату, идеален для сборки распределительных щитов, модульных контроллеров и встроенных систем управления.

Технические характеристики

• Номинальный ток: 38 А (при AC-3, 400 В)
• Напряжение управления: 24 В (переменный или постоянный ток)
• Коммутируемая мощность: 18,5 кВт (AC-3, 400 В)
• Количество контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Тип тока: AC/DC - совместим с обоими типами управляющего сигнала
• Исполнение: нереверсивное - управление одним направлением
• Способ монтажа: на печатную плату (SMD-тип, без DIN-рейки)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается непосредственно на печатную плату через выводы. Для монтажа требуется свободное место на плате соответствующего размера. Учитывайте посадочные отверстия и шаг выводов - они должны точно совпадать с вашей платой. Не подходит для установки на DIN-рейку, несмотря на то что некоторые аналогичные модели из серии КМ-102 имеют такую возможность - данная версия (артикул 22305dek) рассчитана только на поверхностный монтаж.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электрооборудования низкого напряжения. Степень защиты IP20 предотвращает доступ к токоведущим элементам при обычной эксплуатации, но не обеспечивает герметичность. Работает в условиях сухих помещений без воздействия воды, пыли и агрессивных сред. Не предназначен для наружной установки или мест с высокой запылённостью.

Преимущества

• Работает как от переменного, так и от постоянного тока управления - универсальность для различных схем управления
• Высокий ток коммутации (38 А) позволяет управлять двигателями мощностью до 18,5 кВт
• Компактный форм-фактор снижает занимаемое пространство на плате
• Наличие трёх НЗ-контактов даёт гибкость в реализации блокировочных и сигнализационных цепей
• Винтовое подключение силовых проводов - надёжное и проверенное решение

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен
• Нельзя использовать на DIN-рейке - отсутствуют крепления
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов
• Напряжение управления строго 24 В - применение другого напряжения повредит катушку
• Не предназначен для коммутации постоянного тока в силовой цепи - только переменный

Примеры использования

• Управление асинхронным двигателем 15 кВт в станке ЧПУ
• Включение группы светодиодных светильников через PLC-контроллер
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение нагревательного элемента при достижении температуры

Практические советы

• При проектировании платы учтите тепловыделение - располагайте контактор подальше от чувствительных компонентов
• Используйте флюс для пайки выводов, чтобы избежать холодных соединений
• Проверьте соответствие сечения провода и винтового зажима - максимальное сечение: 2,5 мм2
• Для длительной работы с высокой частотой включений - предусмотрите принудительное охлаждение или снижение нагрузки
• При замене - используйте оригинальный контактный узел КМ-102 от DEKraft; сторонние детали могут не подходить по габаритам и механике
