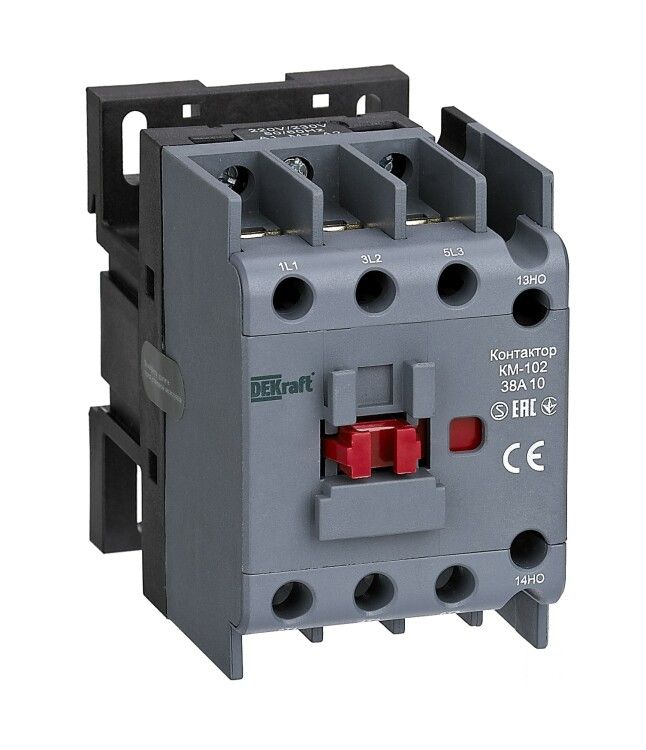

Контактор КМ-102 38А кат. 36В AC 1НЗ AC-3 AC-4 DEKraft 22308DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки с номинальным током до 38 А, рассчитанное на управление переменным током 36 В. Подходит для автоматизации оборудования с частыми циклами включения, таких как насосы, вентиляторы и конвейеры.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока в системах автоматического управления. Он используется для запуска и останова асинхронных двигателей, включения осветительных нагрузок и переключения конденсаторных батарей. Работает в сетях до 690 В переменного тока. Применяется в промышленной автоматике, на производственных линиях, в системах вентиляции и водоснабжения.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного или постоянного тока
• Коммутируемая мощность: 18,5 кВт (AC-3), 5,5 кВт (AC-4)
• Количество контактов: 3 нормально-open (НО), 1 нормально-closed (НЗ)
• Тип тока: переменный/постоянный (AC/DC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на упоминание в описании производителя)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается непосредственно на печатную плату - он не совместим с DIN-рейками. Для монтажа требуется свободное место на плате соответствующего размера. Убедитесь, что отверстия под выводы совпадают с расположением дорожек. Винтовые зажимы требуют предварительной зачистки проводов и плотного затягивания - слабый контакт вызывает нагрев. Максимальное сечение провода - не указано, рекомендуется использовать медные жилы до 4–6 мм2.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной надёжности для промышленных контакторов. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешней среды - не применяйте в сырых, пыльных или агрессивных условиях без дополнительного корпуса.

Преимущества

• Работает как от переменного, так и от постоянного тока управления - гибкость в проектировании цепей
• Высокий ресурс коммутации благодаря качественным контактам
• Наличие одного НЗ-контакта позволяет реализовать функции сигнализации или блокировки
• Компактный форм-фактор подходит для плотной компоновки на плате

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или химически активной среды из-за IP20
• Не имеет реверса - нельзя применять для управления двигателями, которым нужна смена направления вращения
• Монтаж только на плату - невозможно заменить на готовом оборудовании с DIN-рейкой без переделки
• Напряжение управления фиксировано - 36 В; не работает с 24 В или 220 В без преобразователя

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Включение группы светодиодных светильников через PLC-контроллер
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Управление вентилятором охлаждения в шкафу управления

Практические советы

• При использовании с микроконтроллерами убедитесь, что выходной ток контроллера достаточен для срабатывания катушки 36 В - обычно требуется минимум 10–15 мА
• Добавьте вольтодобавочные диоды (для DC) или RC-цепочки (для AC) на катушку, чтобы продлить срок службы и снизить помехи
• Проверьте посадочные размеры контактора КМ-102 перед заказом - отличается от стандартных моделей на DIN-рейку
• Не используйте в цепях с частыми пусками выше 1200 раз в час - это выведет контакты из строя быстрее заявленного ресурса
• Для защиты от перегрузок всегда сочетайте этот контактор с тепловым реле или автоматическим выключателем
