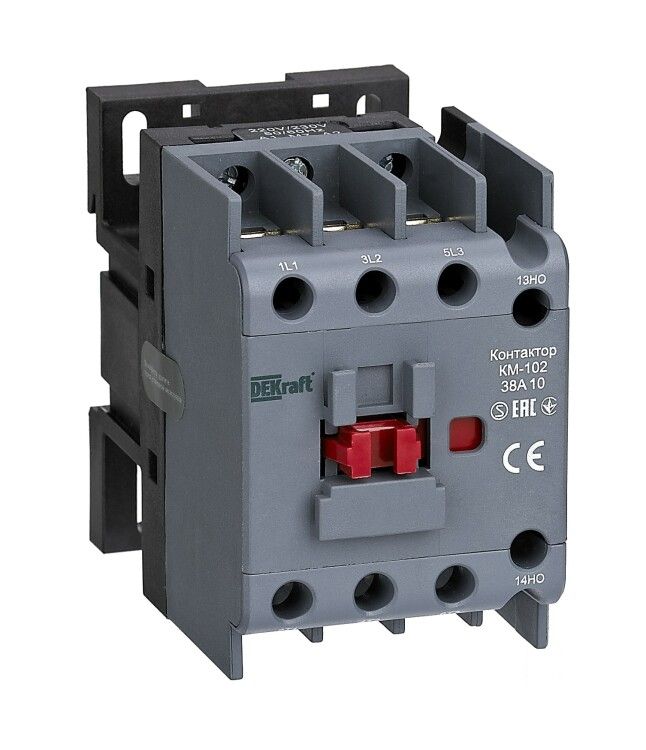

Контактор КМ-102 38А кат. 36В AC 1НО AC-3 AC-4 DEKraft 22307DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки с номинальным током до 38 А, рассчитанное на управление переменным током 36 В. Подходит для автоматизации оборудования с частым включением, таких как насосы, вентиляторы и световые системы. Артикул 22307dek.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока в системах автоматического управления. Он используется для запуска и остановки асинхронных двигателей, включения осветительных нагрузок и переключения конденсаторных батарей. Напряжение управления 36 В позволяет безопасно интегрировать его в цепи с низковольтными управляющими сигналами - например, от PLC, реле или кнопочных постов.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока
• Коммутируемая мощность: до 18,5 кВт при 400 В
• Количество контактных групп: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Тип тока: переменный (AC), совместим также с постоянным (DC) в цепи управления
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовых контактов: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управление осуществляется через катушку 36 В AC; при подаче напряжения замыкаются силовые контакты и меняется состояние вспомогательных. Вспомогательные контакты (1НО+3НЗ) позволяют реализовать блокировки, сигнализацию или самоблокировку в схемах управления. Монтаж на плату невозможен - устройство требует фиксации на рейке.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для устройств низковольтной коммутации. IP20 обеспечивает защиту от доступа пальцами к токоведущим элементам, но не защищает от внешней среды - не применяйте в сырых, пыльных или агрессивных условиях без дополнительной защиты. Производитель указывает наличие опциональных защитных крышек, которые предотвращают случайное прикосновение и попадание сторонних предметов.

Преимущества

• Высокий ресурс коммутации благодаря надёжному механическому исполнению
• Универсальное питание катушки - совместим с большинством контроллеров 36 В AC
• Наличие трёх дополнительных контактов (3НЗ) упрощает построение сложных схем управления
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену
• Работает с нагрузками до 18,5 кВт - покрывает большинство задач промышленной автоматизации

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не имеет функции реверса - нельзя применять для управления двигателями, которым требуется смена направления вращения
• Напряжение управления строго 36 В AC - не работает при DC или других значениях напряжения
• Не предназначен для частого включения-выключения сверхнагрузочных токов (например, при пуске крупных двигателей без пускателей)

Примеры использования

• Автоматический пуск вентилятора в системе вентиляции по сигналу от термостата
• Управление освещением на производстве через PLC с использованием одного из НЗ-контактов для индикации состояния
• Коммутация конденсаторной батареи для компенсации реактивной мощности в цехе
• Включение насоса в системе водоснабжения по команде от датчика уровня

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• Для длительной работы в условиях высоких температур (более 40 C) убедитесь в достаточном воздушном охлаждении вокруг контактора
• Если нужна защита от пыли и влаги - используйте совместимую защитную крышку от DEKraft, указанную в документации
• При проектировании схемы учтите, что 3НЗ контакта можно использовать для блокировки одновременного включения нескольких устройств
• Не путайте этот контактор с моделями на 220 В - использование неверного напряжения управления выведет его из строя
