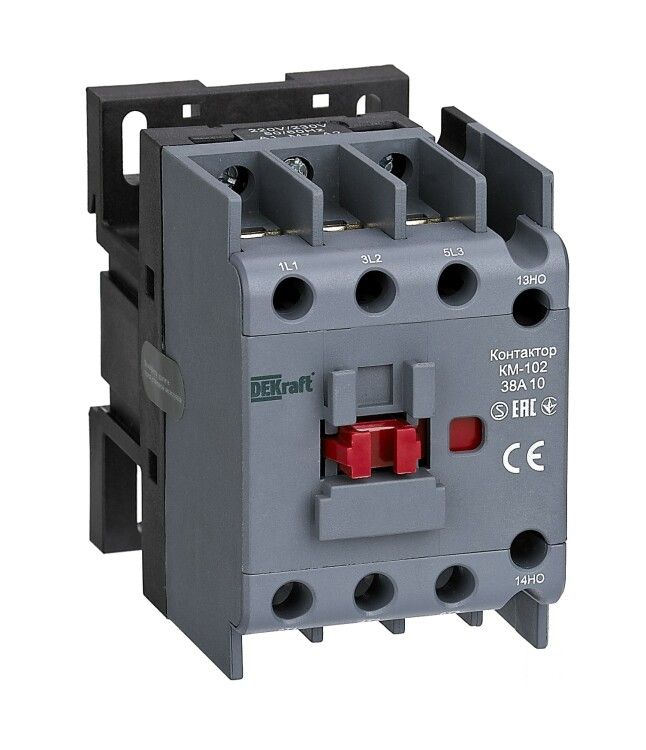

Контактор КМ-102 38А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22309DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 38 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 48 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная коммутация силовых цепей.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 и AC-4)
• Напряжение управления: 48 В переменного или постоянного тока
• Коммутируемая мощность: 18,5 кВт (AC-3), 5,5 кВт (AC-4)
• Количество контактных групп: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Тип тока: переменный (AC) / постоянный (DC)
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка работает от 48 В AC/DC, что позволяет совмещать её с контроллерами, PLC и другими устройствами промышленной автоматики, работающими на этом уровне напряжения. Обратите внимание: контактор не имеет встроенной защиты от перегрузки - необходимо применять внешние тепловые реле или предохранители.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от пыли и влаги - поэтому не применяйте его во влажных, пыльных или наружных условиях без дополнительной защиты в корпусе.

Преимущества

• Универсальное питание катушки - 48 В AC/DC - упрощает интеграцию в системы с различным типом управления
• Высокий ресурс коммутации благодаря качественным контактам
• Компактный размер и стандартизированный монтаж на DIN-рейку позволяют легко заменить аналогичные модели
• Чёткая фиксация на рейке и надёжные винтовые зажимы снижают риск ослабления соединений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Отсутствие нормально закрытых контактов ограничивает возможности создания сложных схем управления (например, блокировки)
• Не рассчитан на работу с постоянным током выше 48 В - использование другого напряжения повредит катушку
• Не поддерживает реверс - для изменения направления вращения двигателя нужен двойной контактор или реверсивный пускатель

Примеры использования

• Управление асинхронным двигателем 18,5 кВт на станке с ЧПУ через сигнал от PLC
• Включение группы светодиодных светильников в цехе по команде с пульта
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Автоматическое отключение насоса после завершения цикла в системе водоснабжения

Практические советы

• Проверьте соответствие напряжения управления (48 В) с выходом вашего контроллера - неверное напряжение выведет контактор из строя
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточное или чрезмерное усилие вызывает нагрев и отказ
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы параллельно катушке
• Если требуется защита от пыли и влаги - поместите контактор КМ-102 в герметичный шкаф с классом защиты IP54 или выше
• При замене старого контактора проверьте габариты и расположение клемм - модель КМ-102 от DEKraft совместима с большинством аналогов на DIN-рейке
