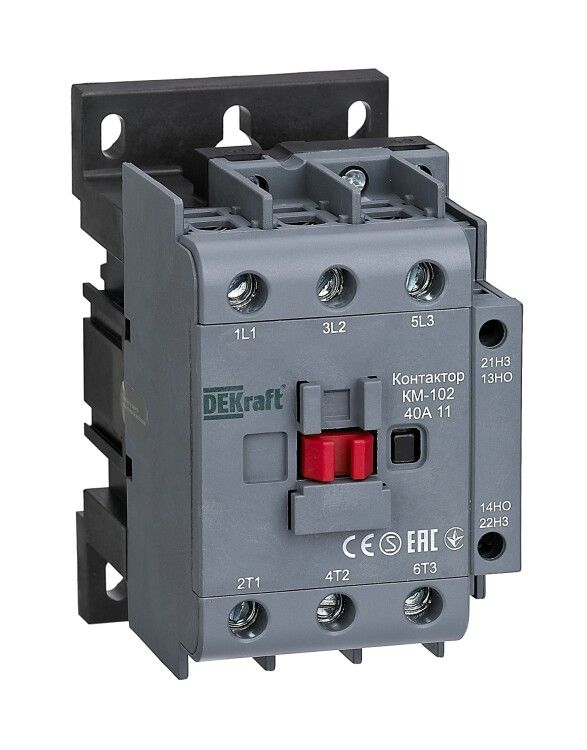

Контактор КМ-102 40А кат. 110В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22320DEK APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки до 40 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от сети 110 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических нагрузок. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Напряжение управления 110 В позволяет использовать его в промышленных контроллерных системах с низковольтной логикой. Устройство рассчитано на работу в сетях до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 40 А (при AC-3 и AC-4)
• Напряжение питания катушки: 110 В переменного тока
• Коммутируемая мощность: 18,5 кВт при 400 В (AC-3)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) для цепи управления
• Исполнение: нереверсивное - управление одним направлением
• Способ монтажа: установка на стандартную DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку шириной 35 мм - стандарт для шкафов управления. Для подключения силовых проводов используются винтовые зажимы - затяжка должна выполняться усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Цепь управления подключается к выводам катушки, расположенным на передней панели. Вспомогательные контакты (1НО+1НЗ) доступны для сигнализации и блокировок в схемах управления. Обратите внимание: контактор не предназначен для поверхностного монтажа или крепления болтами - только на рейку.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов и пускателей. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости требуется внешняя защитная оболочка или корпус шкафа. Производитель указывает, что дополнительные крышки (не входящие в комплект) повышают уровень защиты - они должны применяться отдельно.

Преимущества

• Устойчивая работа при высоких токах - 40 А при AC-3 и AC-4
• Чёткая коммутация благодаря надёжному механическому приводу
• Наличие двух типов вспомогательных контактов (НО и НЗ) упрощает проектирование схем управления
• Совместимость с сетью 110 В - удобно для систем с низковольтной логикой (например, PLC)
• Рассчитан на длительную службу в промышленных условиях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 требует установки внутри закрытых шкафов
• Не имеет функций тепловой защиты - необходимо использовать внешние термореле при защите двигателей
• Не поддерживает реверс - для изменения направления вращения двигателя нужен второй контактор или реверсивный пускатель
• Цепь управления работает только при 110 В переменного тока - нельзя заменить на 24 В или 220 В без замены устройства

Примеры использования

• Автоматизация станков: включение/выключение асинхронного двигателя по сигналу от ПЛК
• Освещение производственных помещений: групповое управление светильниками через кнопочные посты
• Кондиционирование: коммутация конденсаторных батарей для компенсации реактивной мощности
• Конвейеры: пуск и останов ленточных транспортеров с использованием вспомогательных контактов для индикации состояния

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - для 40 А используйте медные жилы минимум 6 мм2
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает нагрев и искрение
• Если система работает в условиях вибраций, дополнительно фиксируйте контактор КМ-102 клеем или хомутами
• Для защиты от скачков напряжения в цепи управления рекомендуется установить RC-цепочку или варистор параллельно катушке
• Не путайте модель КМ-102 с другими сериями - даже при одинаковом токе отличаются габариты и положение контактов
