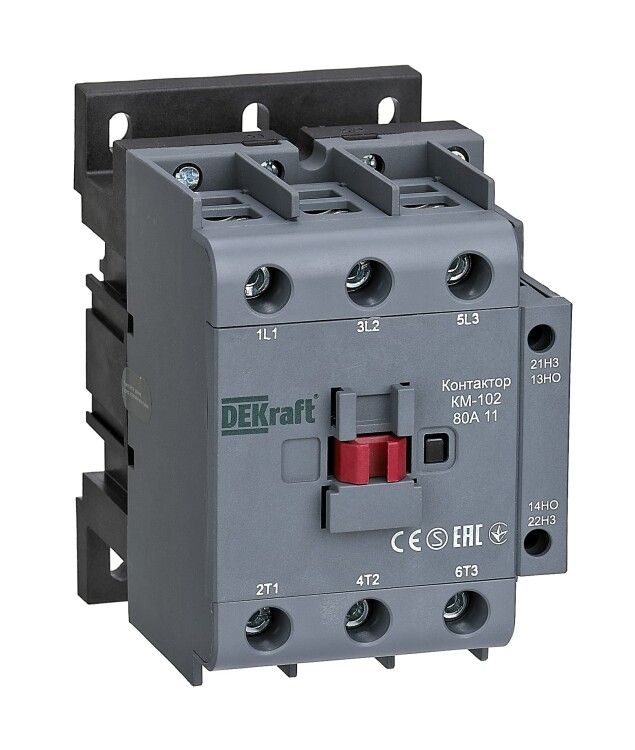

Контактор КМ-102 80А кат. 36В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22330DEK APC

Контактор КМ-102 от DEKRAFT - устройство для удалённого включения и выключения нагрузок до 80 А, управляемое сигналом 36 В переменного тока. Подходит для автоматизации оборудования с частыми циклами включения, таких как насосы, вентиляторы и конвейеры. Монтируется на DIN-рейку и имеет два вспомогательных контакта для сигнализации и блокировок.

Назначение и область применения

Контактор КМ-102 используется для коммутации силовых цепей переменного тока в системах автоматического управления. Он применяется для запуска и останова асинхронных , включения осветительных сетей и переключения конденсаторных батарей. Устройство рассчитано на работу в условиях высокой механической износостойкости - идеален для промышленной автоматики, где требуется надёжное многократное включение-выключение.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который может безопасно проходить через главные контакты.
• Напряжение управления: 36 В переменного тока - требует именно такого уровня управляющего сигнала; совместим с большинством промышленных контроллеров и реле.
• Коммутируемая мощность:
  • 37 кВт при AC-3 - для пуска и останова асинхронных двигателей;
  • 19 кВт при AC-4 - для режимов с частыми пусками, реверсами и торможением.
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ) - используются для передачи сигналов в , например, для индикации состояния или взаимоблокировки.
• Тип тока: переменный (AC) - не работает с постоянным током в основной цепи, хотя катушка питается от AC/DC.
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя, нужен внешний реверсивный контур.
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от пыли и воды. Применяется внутри щитов.
• Подключение силовой цепи: винтовые зажимы - позволяют использовать провода сечением до 25 мм2.
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми типичными распределительными шкафами.

Совместимость и монтаж

Контактор КМ-102 легко фиксируется на стандартной DIN-рейке без инструментов. Для подключения силовых проводов используйте винтовые зажимы - затягивайте равномерно, чтобы избежать повреждения медных жил. Управление осуществляется через катушку 36 В - подключите её к выходу PLC, реле времени или кнопочному пункту. Вспомогательные контакты (1НО+1НЗ) можно задействовать для контроля работы устройства: например, замкнуть НО-контакт на индикатор “Работает”, а НЗ - на аварийную световую сигнализацию.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям при установленном корпусе в закрытом щите. Не рекомендуется использование вне электрошкафа - риск поражения током и загрязнения контактов.

Преимущества

• Высокая долговечность благодаря качественным материалам контактов и прочной раме.
• Чёткая коммутация даже при колебаниях сети +-10 % от 36 В.
• Наличие двух вспомогательных контактов снижает необходимость в дополнительных модулях.
• Простота замены - аналогично другим изделиям серии КМ-102, легко найти дубликат.

Ограничения применения

• Не DC-цепи - нельзя применять для управления постоянным током выше 30 В.
• IP20 - не подходит для сырых помещений, улицы, цехов с большим количеством пыли без дополнительной защиты.
• Нереверсивная конструкция - для реверса нужны два контактора и блокировка.
• Максимальная частота включений - до 1200 раз в час. Частые пуски свыше этого значения сокращают срок службы.

Примеры использования

• Автоматический пуск вентилятора системы охлаждения по команде термостата.
• Включение группы LED-светильников после срабатывания датчика движения.
• Коммутация конденсаторной батареи для компенсации реактивной мощности в промышленном щите.
• Управление насосом в системе водоснабжения по сигналу от частотника.

Практические советы

• Выбирая контактор КМ-102, проверьте соответствие нагрузки классу AC-3 или AC-4 - перегрузка по мощности вызывает сваривание контактов.
• Для длительной работы в условиях повышенной температуры (>40 C) увеличьте площадь теплоотвода вокруг контактора.
• Не забудьте предусмотреть предохранители в силовой цепи - они защищают контактор от коротких замыканий.
• При использовании в системах безопасности (например, экстренная остановка) обязательно подключите НЗ-контакт последовательно в цепь управления - так при отказе контактора система остаётся в состоянии “off”.
• Обратите внимание на посадочные габариты - все модели КМ-102 имеют единый шаг крепления, что упрощает замену старых контакторов.
