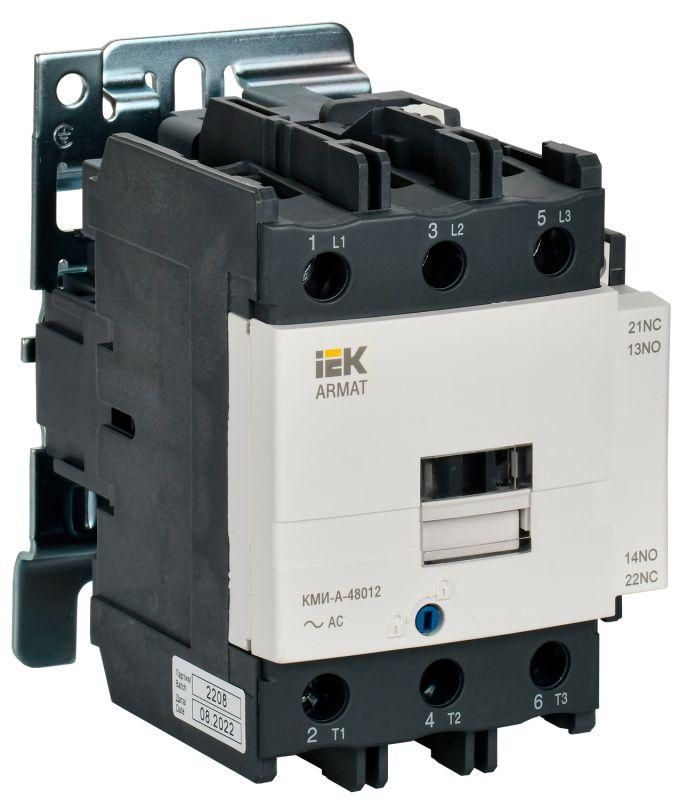

Контактор КМИ-А-48012 LC1D 80А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-080-036-11

Контактор КМИ-А-48012 LC1D 80А 36В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и выключения трёхфазной нагрузки, предназначенное для управления двигателями, нагревателями и другими потребителями на базе сети переменного тока. Произведён компанией IEK, артикул ar-acc-41-080-036-11, относится к серии ARMAT.

Назначение и область применения

Контактор КМИ-А-48012 LC1D 80А 36В/АС3 используется для дистанционного запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также применяется для коммутации других типов нагрузок: светильники, тепловые элементы, вентиляторы, насосы, печи, кран-балки и системы автоматического ввода резерва (АВР). Управление осуществляется через слаботочную катушку 36 В AC, что позволяет использовать его в комплексах с PLC, кнопочными пунктами и другим вторичным оборудованием.

Технические характеристики

• Номинальное напряжение катушки: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 80 А
• Число полюсов: 3
• Коммутируемая мощность: 37 кВт при AC-3
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управляет одним направлением работы
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Подключение силовых проводов: винтовой зажим
• Способ монтажа: DIN-рейка или на монтажную плату

Совместимость и монтаж

Контактор КМИ-А-48012 LC1D 80А 36В/АС3 совместим с любыми стандартными DIN-рейками типа TS35. Для монтажа на плату требуется наличие подходящих отверстий под крепления корпуса. Подключаются три фазы к контактам L1–L3 и T1–T3; управляющая катушка подсоединяется к A1/A2. Обязательно проверьте соответствие сечения провода: для 80 А рекомендовано медное сечение не менее 16 мм2. Максимальный крутящий момент затяжки винтов - 2,5 Нм.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует надёжность коммутации, термическую стойкость и безопасность при работе в условиях повышенной влажности и температурных колебаний. Сертифицирован для применения в промышленных объектах согласно правилам ПУЭ.

Преимущества

• Высокая механическая износостойкость благодаря качественным материалам контактов
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей
• Гибкий способ монтажа - можно установить как на рейку, так и на поверхность
• Наличие встроенного вспомогательного контакта (НО+НЗ) упрощает реализацию блокировочных схем
• Напряжение катушки 36 В обеспечивает безопасную работу персонала при обслуживании

Ограничения применения

• Не постоянного тока - работает только с переменным напряжением
• Не рассчитан на частые включения более 600 раз в час - риск перегрева катушки
• Не допускается использование в средах с высокой взрывоопасностью без дополнительной защиты
• Не следует применять для сварочных аппаратов или оборудования с большими импульсными токами - возможен залипание контактов
• Катушка 36 В требует наличия понижающего трансформатора - нельзя питать напрямую от 220 В

Примеры использования

• Управление насосом воды в системе водообеспечения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC после достижения пороговой температуры
• Контроль нагревательных плит в технологических линиях пищевой промышленности
• Обеспечение переключения режима питания в системе АВР - основной источник / резервный генератор
• Удалённое управление кран-балкой через пульт оператора с помощью кнопок и сигнализации

Практические советы

• Выбирая этот контактор, обязательно учтите, что он имеет именно 36 В катушку - не путайте с моделями на 220 В или 24 В
• Для долгой жизни устройства используйте внешний предохранитель на входе силовой цепи - особенно важен при наличии частых пусков
• Проверяйте плотность затяжки винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• Если нужна функция самоблокировки - подключите один из вспомогательных контактов параллельно кнопке “пуск”
• При сборке схемы убедитесь, что НО и НЗ контакты используются правильно - они не являются автономными реле, а лишь расширение основного контактора
