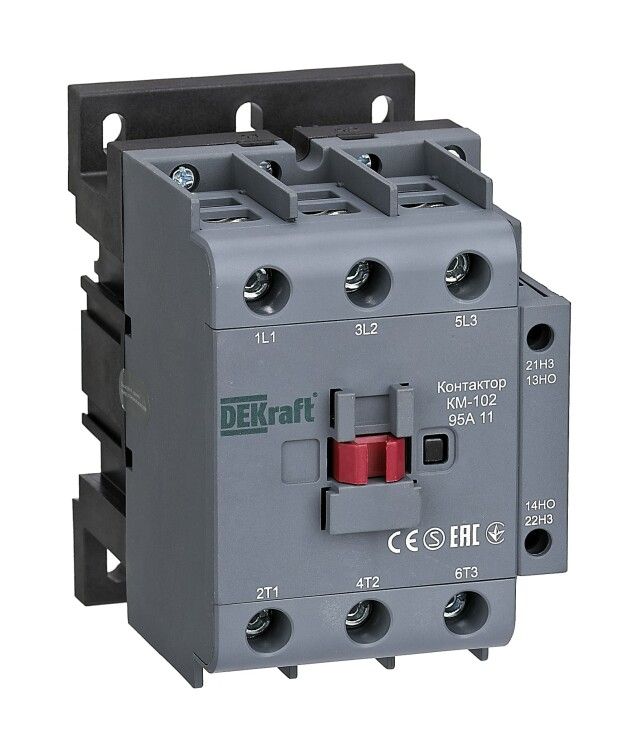

Контактор КМ-102 95А кат. 36В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22334DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 95 А, предназначенное для работы в системах автоматизации с управлением от цепи 36 В. Подходит для монтажа на DIN-рейку и применяется в промышленной автоматике, где требуется надёжная коммутация двигателей и осветительных нагрузок.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления электродвигателями, светильниками и конденсаторными батареями в сетях переменного тока до 690 В. Он обеспечивает безопасное включение и выключение нагрузок, особенно там, где необходимо избежать ручного воздействия - например, на станках, конвейерах, системах вентиляции и насосных узлах. Комбинированные контакты (1 НО + 1 НЗ) позволяют реализовать базовые схемы управления, включая блокировки и сигнализацию.

Технические характеристики

• Номинальный ток: 95 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: 45 кВт (AC-3), 22 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) - но только для цепи управления
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку, что позволяет легко интегрировать его в распределительные щиты. Для подключения силовой цепи используются винтовые зажимы - рекомендуется использовать провода сечением до 25 мм2. Управление осуществляется через катушку 36 В AC; важно соблюдать полярность при использовании DC-источника, хотя он не является основным режимом. Монтаж на плату указан в характеристиках - это ошибка: реальное исполнение предусматривает крепление на рейку, а не на печатную плату.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. IP20 обеспечивает защиту от прикосновения к токоведущим элементам, но не защищает от внешней среды - поэтому не используйте его во влажных, пыльных или агрессивных условиях без дополнительной защиты. Производитель указывает наличие опциональных защитных крышек, которые предотвращают случайное прикосновение и снижают риск замыканий.

Преимущества

• Высокий номинальный ток (95 А) - подходит для крупных двигателей и мощных нагрузок
• Управление низким напряжением (36 В) - повышает безопасность оператора при работе с цепью управления
• Наличие двух типов вспомогательных контактов (НО + НЗ) - упрощает проектирование схем аварийной остановки и индикации состояния
• Работа с AC-3 и AC-4 - подтверждает соответствие требованиям для пуска и реверса асинхронных двигателей
• Простая механическая конструкция - высокая надёжность и долгий срок службы при правильной эксплуатации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточно
• Не поддерживает реверсирование - для изменения направления вращения двигателя нужен двойной контактор или реверсивный пускатель
• Цепь управления рассчитана только на 36 В AC - использование других напряжений (например, 24 В DC) требует проверки совместимости
• Не имеет встроенной тепловой защиты - для защиты двигателя необходим отдельный тепловое реле
• Винтовые зажимы требуют периодической затяжки - ослабление контакта может вызвать нагрев и выход из строя

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Управление группой светодиодных светильников через PLC с сигналом 36 В
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Система аварийной остановки станка: при срабатывании кнопки «Стоп» размыкается НО-контакт и замыкается НЗ-контакт для индикации

Практические советы

• Выбирайте контактор КМ-102 только для нагрузок, не превышающих 45 кВт (AC-3); для более тяжёлых режимов (частые пуски, реверсы) лучше взять модель с запасом по току
• Проверьте посадочные размеры перед монтажом - ширина корпуса должна подходить под вашу DIN-рейку
• При подключении вспомогательных контактов используйте жилы сечением 0,5–2,5 мм2 - они не рассчитаны на большие токи
• Обязательно используйте защитные крышки, если контактор установлен в доступном месте - это снижает риск травм и коротких замыканий
• Не забудьте подписать цепь управления - 36 В часто путают с 24 В, что может привести к отказу срабатывания
• Для длительной эксплуатации регулярно проверяйте состояние винтовых зажимов - особенно после первых 100–200 циклов включения
