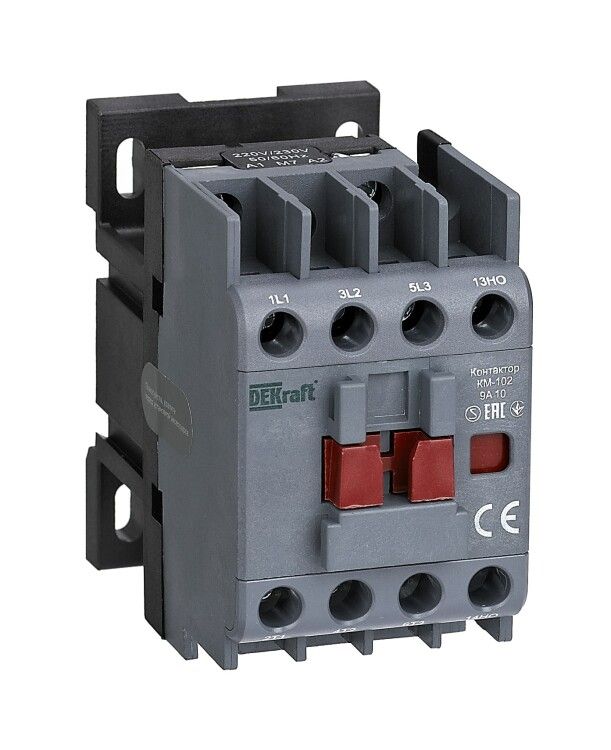

Контактор КМ-102 9А кат. 220В/230В AC 1НЗ AC-3 AC-4 DEKraft 22033DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки переменного тока, рассчитанное на работу с двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально замкнутый и три нормально открытых контакта, питается от сети 220–240 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования: асинхронных двигателей, осветительных систем, компенсирующих конденсаторных батарей. Подходит для автоматических систем управления, где требуется надёжная коммутация токов до 9 А. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и насосных установках.

Технические характеристики

• Номинальный ток: 9 А (при AC-3 и AC-4)
• Напряжение управления: 220–240 В переменного тока
• Коммутируемая мощность: 4 кВт (AC-3), 1.5 кВт (AC-4)
• Количество контактов: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) для цепи управления
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений - фиксируется защёлкой. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать моментом 0.5–0.8 Нм. Управляющая катушка работает только от переменного тока 220–240 В; подключение постоянного тока возможно лишь для цепи управления, но не для основной нагрузки. Совместим с любыми устройствами, использующими стандартные контакторы серии КМ-102.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не предназначен для установки во влажных или запылённых помещениях без внешней защиты. Отсутствие дополнительных защитных крыш в базовой комплектации требует монтажа в распределительных щитах с закрытым корпусом.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Устойчив к скачкам напряжения в цепи управления благодаря оптимизированной катушке
• Чётко выраженные положения контактов - легко диагностировать состояние устройства визуально
• Поддерживает одновременную коммутацию нескольких нагрузок через 4 дополнительных контакта

Ограничения применения

• Не применяется в цепях постоянного тока выше 30 В - возможна дуга и повреждение контактов
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты
• Рассчитан только на нереверсивное управление - нельзя использовать для изменения направления вращения двигателя
• Не подходит для нагрузок свыше 4 кВт (AC-3) или 1.5 кВт (AC-4); превышение вызывает перегрев и выход из строя

Примеры использования

• Управление трехфазным асинхронным двигателем 4 кВт на конвейере
• Включение группы LED-светильников в производственном помещении
• Коммутация конденсаторной батареи для коррекции коэффициента мощности
• Автоматическое отключение нагревательного элемента при достижении температурного порога

Практические советы

• Выбирая контактор КМ-102, проверьте соответствие напряжения управления - 220 В переменного тока. Подключение 380 В или постоянного тока приведёт к отказу катушки.
• Для долгой службы используйте винтовые зажимы с правильным усилием - слабый контакт вызывает нагрев, слишком сильный - деформирует пластик.
• Если оборудование работает в условиях пыли, установите контактор внутри закрытого шкафа или добавьте защитную крышку отдельно.
• При использовании одного НЗ контакта для сигнализации состояния - подключите его последовательно с индикацией включения.
• Артикул 22033dek - единственный вариант этой модели в линейке DEKraft. Аналоги других брендов имеют отличные габариты и расположение контактов - не взаимозаменяемы.
