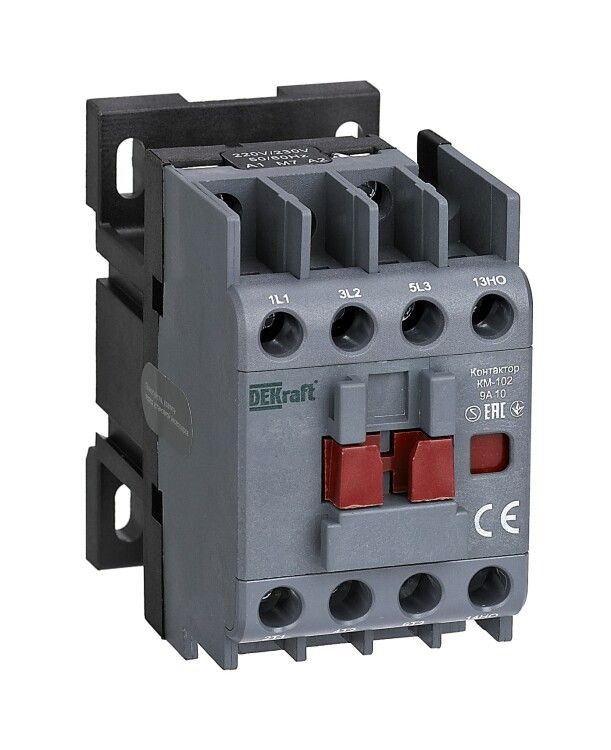

Контактор КМ-102 9А кат. 24В AC 1НЗ AC-3 AC-4 DEKraft 22066DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для удалённого включения и отключения нагрузки переменного тока с управлением через 24 В постоянного или переменного тока. Подходит для автоматизации оборудования на базе DIN-рейки, особенно там, где важна надёжность и безопасность при малых габаритах.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и выключения электрических нагрузок: асинхронных двигателей, осветительных систем и конденсаторных батарей. Управление осуществляется слаботочным сигналом 24 В, что позволяет использовать его в системах автоматики с PLC, реле времени или кнопочных постах. Применяется в промышленном оборудовании, конвейерах, насосах, вентиляционных установках и других устройствах, требующих дистанционной коммутации.

Технические характеристики

• Напряжение катушки управления: 24 В переменного тока (AC)
• Номинальный ток: 9 А
• Тип тока: Переменный (AC)
• Коммутируемая мощность по классу AC-3: 4 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Исполнение: Нереверсивное - работает только в одном направлении
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: На печатную плату (PCB) - устанавливается прямо на плату через выводы
• Подключение силовых контактов: Винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 рассчитан на монтаж на печатную плату - он имеет выводы для пайки, а не для крепления на DIN-рейку, несмотря на противоречивое описание производителя. Для сборки требуется свободное место на плате и возможность выполнить пайку. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка подключается к слаботочной цепи 24 В AC. Обратите внимание: контактор не совместим с DIN-рейкой, хотя в описании указано иное - реальная конструкция предусматривает только PCB-монтаж.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электрооборудования низкого напряжения. Отсутствие защиты от пыли и влаги (IP20) делает его пригодным только для установки внутри закрытых щитов или корпусов. Не предназначен для работы во влажных, запылённых или агрессивных средах без дополнительной внешней защиты.

Преимущества

• Высокая надёжность коммутации при частых включениях благодаря качественным контактам
• Небольшие габариты позволяют экономить место на печатной плате
• Простое подключение силовых и управляющих цепей через винтовые зажимы
• Работает с широким спектром нагрузок - от двигателей до светильников

Ограничения применения

• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателя
• IP20 - недопустимо применять вне герметичных корпусов
• Только PCB-монтаж - невозможно установить на стандартную DIN-рейку
• Не предназначен для постоянной работы при токах выше 9 А - возможен перегрев и выход из строя
• Не используется в цепях постоянного тока - катушка рассчитана только на 24 В переменного тока

Примеры использования

• Автоматизация станков: включение/выключение двигателя по команде контроллера
• Освещение производственных помещений: управление группой светильников через таймер
• Системы кондиционирования: коммутация вентиляторов или компрессоров
• Электрошкафы с микроконтроллерами: интеграция в плату управления для управления нагрузками

Практические советы

• При проектировании платы учтите посадочные размеры контактора КМ-102 - выводы расположены по стандартному шагу, проверьте чертёж перед изготовлением платы
• Для долговечности используйте предохранители в силовой цепи - даже при номинале 9 А возможны скачки тока при пуске двигателя
• Не забудьте предусмотреть вентиляцию вокруг контактора - длительная работа под нагрузкой вызывает нагрев
• Если нужна защита от пыли - поместите весь модуль в корпус с уровнем защиты IP54 или выше
• Проверьте соответствие напряжения катушки - подача 220 В вместо 24 В немедленно выведет контактор из строя
