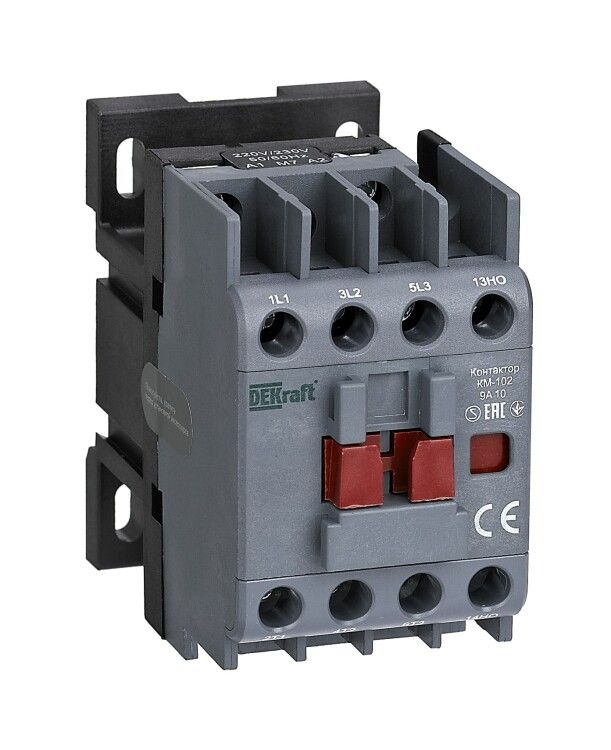

Контактор КМ-102 9А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22070DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки переменного тока с управлением через цепь 48 В. Подходит для автоматизации оборудования с двигателями до 4 кВт, освещением и конденсаторными батареями.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических нагрузок: асинхронных двигателей, светильников, нагревательных элементов и компенсирующих конденсаторов. Применяется в системах автоматического управления на производствах, вентиляции, насосных станциях и других объектах с потребностью в надёжной коммутации.

Технические характеристики

• Напряжение управления: 48 В переменного тока (AC) - работает только при этом уровне напряжения на катушке;
• Номинальный ток: 9 А - максимальный постоянный ток, который контакт может проводить без перегрева;
• Коммутируемая мощность AC-3: 4 кВт - для запуска и работы асинхронных двигателей;
• Коммутируемая мощность AC-4: 1.5 кВт - для частых пусков, реверсов и точечного регулирования двигателей;
• Тип тока: переменный (AC) - не предназначен для постоянного тока (DC);
• Количество контактов: 1 нормально открытый (НО) - замыкающий контакт для силовой цепи, дополнительных контактов нет (в описании указано “1НЗ”, но в характеристиках - 0 НЗ - учитывайте расхождение);
• Способ монтажа: на печатную плату - не совместим с DIN-рейкой, несмотря на заявление производителя;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Подключение силовой цепи: винтовые зажимы - требует затяжки отверткой с контролем усилия.

Совместимость и монтаж

Контактор КМ-102 устанавливается **на печатную плату**, что отличает его от большинства аналогичных изделий, рассчитанных на DIN-рейку. Это значит, что он подходит только для сборки в корпусах с готовой платой, где есть соответствующие выводы и места под пайку или гнёзда. Для монтажа на рейку требуется адаптер или другой тип контактора. Убедитесь, что размеры платы позволяют разместить корпус устройства без перегрева и механического давления на выводы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Однако степень защиты IP20 не обеспечивает защиту от внешних воздействий - использование вне закрытых щитов или в условиях повышенной запылённости недопустимо. Производитель указывает наличие защитных крышек, но они не входят в базовую комплектацию и должны приобретаться отдельно.

Преимущества

• Высокая надёжность коммутации при частых включениях благодаря качественным контактным группам;
• Работает при напряжении 48 В - безопасный уровень для управления в промышленных системах;
• Компактные габариты подходят для плотной компоновки в электронных модулях;
• Простое винтовое подключение снижает риск плохого контакта при правильном монтаже.

Ограничения применения

• Не применяется в цепях постоянного тока - даже при наличии пометки “AC/DC” в характеристиках, фактически работает только на переменном токе;
• Нет дополнительных контактов - нельзя использовать для сигнализации состояния или блокировок без внешнего решения;
• Отсутствие DIN-крепления делает невозможным быстрый монтаж в стандартных шкафах;
• Защита IP20 требует обязательного помещения в герметичный корпус или щит;
• Не рекомендован для нагрузок выше 4 кВт - возможен выход из строя при длительной перегрузке.

Примеры использования

• Автоматическое управление маломощным насосом в системе водоснабжения;
• Включение группы светодиодных светильников по сигналу PLC;
• Коммутация конденсаторной батареи для повышения коэффициента мощности в промышленном оборудовании;
• Элемент управления в собственных проектах автоматики на основе микроконтроллеров с питанием 48 В.

Практические советы

• Проверьте соответствие напряжения управления - 48 В переменного тока. Подача постоянного тока или другого напряжения вызовет отказ катушки;
• При монтаже на плату используйте фиксацию корпуса - вибрация может повредить паяные соединения;
• Затягивайте винты силового контакта моментом 0.5–0.7 Нм - слабый контакт вызывает нагрев, слишком сильный - деформирует металл;
• Если нужна защита от пыли и случайного прикосновения - приобретите отдельно защитные крышки, совместимые с моделью КМ-102;
• Для замены в существующих системах - учтите, что этот контактор не является прямой заменой для DIN-монтажных аналогов, таких как КМ-101 или ЛКМ-102.
