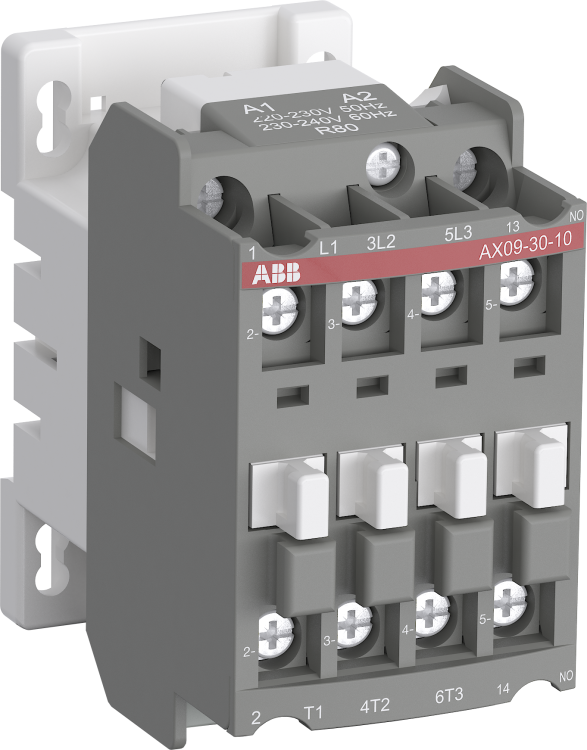

Контактор AX09-30-10-80 9А AC3, с катушкой управления 220-230В АС|1SBL901074R8010| ABB

Контактор AX09-30-10-80 9А AC3, с катушкой управления 220-230В АС|1SBL901074R8010| ABB не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Характеристики c описанием

Род тока:

Переменный (AC)

Род тока определяет тип электрического тока, для работы с которым предназначен контактор. Выбор правильного рода тока критически важен для обеспечения надежной и безопасной работы устройства, так как различные типы тока имеют разные характеристики и требования к оборудованию. Переменный ток (AC) характеризуется периодическим изменением направления и величины. Контакторы для переменного тока оптимизированы для работы с такими изменениями и часто используются в бытовых и промышленных системах электроснабжения. При выборе контактора для AC следует учитывать его номинальное напряжение и частоту, чтобы обеспечить стабильную работу и предотвратить перегрев или износ контактов. Постоянный ток (DC) имеет постоянное направление и величину. Контакторы для постоянного тока имеют конструктивные особенности, позволяющие справляться с постоянной нагрузкой и предотвращать искрение при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Важно выбирать контакторы с достаточным номинальным током и напряжением для предотвращения перегрева и повреждения контактов. Контакторы, способные работать как с переменным, так и с постоянным током, обеспечивают универсальность и гибкость применения. Они подходят для различных систем и могут быть использованы в условиях, где требуется переключение между AC и DC. При выборе таких контакторов необходимо учитывать их номинальные параметры для обоих типов тока, чтобы обеспечить надежность и долговечность устройства.

Исполнение:

Стационарное

Исполнение контакторов определяет конструкционные особенности устройства, которые влияют на его функциональность, установку и эксплуатационные условия. Это свойство помогает выбрать контактор, соответствующий конкретным требованиям производственного процесса или системы электроснабжения. Нереверсивное исполнение контактора означает, что устройство предназначено для управления цепью в одном направлении. Оно подходит для приложений, где не требуется изменение направления вращения двигателя. Рекомендуется для простых систем управления, где нет необходимости в реверсировании движущихся частей. Реверсивное исполнение контактора позволяет управлять направлением вращения двигателя. Это достигается за счет наличия двух контакторов, которые обеспечивают переключение фаз. Подходит для систем, где необходимо изменение направления движения, например, в подъемных механизмах или конвейерах. Рекомендуется для сложных систем управления с частыми сменами направления движения. Открытое исполнение контактора характеризуется отсутствием защитного корпуса, что позволяет легко обслуживать и подключать устройство. Однако оно требует установки в защищенных от пыли и влаги местах. Рекомендуется для использования в закрытых электрических шкафах или промышленных помещениях с контролируемой средой. Промышленное исполнение контактора предназначено для использования в тяжелых условиях эксплуатации, таких как заводы и фабрики. Эти контакторы обычно имеют повышенную устойчивость к вибрациям, температурным изменениям и загрязнениям. Рекомендуется для применения в суровых промышленных условиях. Стационарное исполнение контактора означает, что устройство предназначено для постоянной установки на одном месте. Такие контакторы обычно монтируются на панели или в шкафу управления. Рекомендуется для систем, где не требуется перемещение оборудования. Контакторы в исполнении "Сборка прямого пуска" предназначены для прямого запуска электродвигателей. Это наиболее простой и экономичный способ запуска, при котором двигатель подключается непосредственно к сети. Рекомендуется для небольших двигателей с низкими пусковыми токами. Модульное исполнение контактора позволяет легко интегрировать устройство в модульные системы управления. Такие контакторы обычно имеют стандартные размеры и интерфейсы для быстрой установки и замены. Рекомендуется для использования в системах, требующих гибкости и быстрого обслуживания. Закрытое исполнение контактора обеспечивает защиту от внешних воздействий, таких как пыль, влага и механические повреждения. Эти контакторы имеют защитный корпус и могут быть установлены в менее контролируемых условиях. Рекомендуется для использования в местах с повышенными требованиями к защите оборудования. Контакторы в корпусе поставляются с защитным кожухом, который обеспечивает дополнительную безопасность и защиту от внешних факторов. Это исполнение подходит для установки в различных условиях, включая открытые пространства. Рекомендуется для применения в системах, где требуется дополнительная защита устройства. Исполнение "Звезда-треугольник" предназначено для плавного запуска электродвигателей. В этом режиме двигатель сначала подключается по схеме звезда, а затем переключается на схему треугольник. Это снижает пусковые токи и уменьшает нагрузку на сеть. Рекомендуется для крупных двигателей с высокими пусковыми токами.

Напряжение:

690 В

Напряжение - это значение электрического потенциала, при котором контактор функционирует. Правильный выбор напряжения критически важен для обеспечения надежной и безопасной работы устройства. Неправильный выбор напряжения может привести к неисправностям, перегреву или полному выходу из строя контактора. 380 В - это стандартное напряжение для промышленных сетей в большинстве стран. Контакторы, рассчитанные на это напряжение, широко используются в промышленных установках и оборудовании. Рекомендуется для применения в трехфазных системах. 690 В - используется в специализированных промышленных приложениях, где требуется повышенное напряжение для работы оборудования. Контакторы на 690 В обеспечивают надежную работу в условиях высоких нагрузок, но требуют соответствующих мер безопасности и защиты. 660 В - обычно применяется в горнодобывающей промышленности и тяжелом машиностроении. Контакторы на это напряжение обеспечивают стабильную работу в условиях высоких нагрузок и вибраций, но требуют дополнительных мер защиты и контроля. 220 В - это стандартное напряжение для бытовых и малых промышленных приложений. Контакторы на 220 В подходят для управления бытовыми приборами, системами освещения и небольшими электродвигателями. 1000 В - используется в высоковольтных промышленных системах. Контакторы на 1000 В предназначены для работы в условиях высоких напряжений и требуют специальных мер безопасности и изоляции. 24 В - низковольтное напряжение, часто используемое в системах управления и автоматизации. Контакторы на 24 В обеспечивают безопасную работу в условиях низкого напряжения, что минимизирует риск электрического удара. 110 В - используется в некоторых промышленных и коммерческих приложениях, особенно в странах с соответствующими стандартами электроснабжения. Контакторы на 110 В подходят для управления оборудованием в таких условиях. 440 В - применяется в специализированных промышленных системах, где требуется повышенное напряжение. Контакторы на 440 В обеспечивают надежную работу в условиях высоких нагрузок и требуют соответствующего уровня защиты. 48 В - низковольтное напряжение, часто используемое в телекоммуникационных и IT-системах. Контакторы на 48 В обеспечивают безопасную работу и минимизируют риск повреждения чувствительного оборудования. 1140 В - используется в специализированных промышленных приложениях, таких как горнодобывающая промышленность и тяжелое машиностроение. Контакторы на 1140 В предназначены для работы в условиях очень высоких напряжений и требуют специальных мер безопасности и изоляции.

Тип изделия:

Контактор

Тип изделия для контакторов указывает на конкретную категорию или модель устройства, например, модульный контактор, силовой контактор или мини-контактор. Этот параметр определяет функциональные возможности контактора, его применимость в различных электрических цепях и условиях эксплуатации. Выбор правильного типа изделия важен для обеспечения надежности и безопасности работы электрической системы. При замене контактора необходимо учитывать его тип, чтобы обеспечить совместимость с существующей системой и избежать возможных сбоев или повреждений оборудования.

Способ монтажа:

DIN-рейка/Монтажная плата

Способ монтажа определяет метод установки и подключения контакторов в электрических системах. Правильный выбор способа монтажа обеспечивает надежность, удобство обслуживания и безопасность эксплуатации устройства. Прямое подключение подразумевает непосредственное соединение контактора с проводами или шинами без использования дополнительных крепежных элементов. Это обеспечивает быструю и простую установку, но требует аккуратного обращения для предотвращения повреждений. Отдельная установка предполагает монтаж контактора на отдельной монтажной панели или в специальном корпусе. Это позволяет лучше организовать пространство и обеспечивает дополнительную защиту устройства, но требует больше времени и усилий на установку. Прямое подключение/Автономная установка предлагает гибкость в выборе метода монтажа, предоставляя возможность как прямого подключения, так и установки в отдельный корпус. Это удобно для универсальных решений, но может потребовать дополнительных аксессуаров. Монтаж на DIN-рейку с использованием винтовых креплений позволяет легко установить и демонтировать контактор, обеспечивая надежное фиксирование и возможность быстрой замены. Это популярный метод для распределительных щитов и панелей управления. Втычной монтаж предусматривает возможность быстрого подключения и отключения контактора без необходимости использования инструментов. Это удобно для часто заменяемых устройств, но требует совместимости с соответствующими разъемами. Монтаж с помощью винтовых креплений обеспечивает надежное фиксирование контактора на монтажной поверхности. Это традиционный и проверенный метод, который требует использования инструментов для установки и демонтажа. Фронтальная установка предусматривает монтаж контактора на передней панели устройства или щита управления. Это обеспечивает легкий доступ для обслуживания и контроля, но может ограничивать доступ к внутренним компонентам. Монтаж на DIN-рейку позволяет легко устанавливать и демонтировать контакторы, обеспечивая удобство и гибкость в организации электрощитового оборудования. Это стандартный метод для большинства распределительных систем. Монтаж сбоку предполагает установку контактора на боковой поверхности панели или корпуса. Это может быть удобно для специфических компоновок оборудования, но требует учета пространства для доступа и обслуживания. Открытая установка предусматривает монтаж контактора без использования защитных корпусов или панелей. Это обеспечивает легкий доступ для обслуживания и визуального контроля, но требует дополнительных мер безопасности для предотвращения случайного контакта.

Степень защиты:

IP20

Степень защиты (IP) указывает на уровень защиты, который обеспечивается оболочкой контактора от проникновения твердых предметов и воды. Этот параметр важен для определения условий эксплуатации устройства и его долговечности. Выбор степени защиты зависит от среды, в которой будет использоваться контактор, и от требований безопасности. IP20: Обеспечивает защиту от проникновения твердых предметов размером более 12.5 мм, но не защищает от воды. Рекомендуется для использования в сухих и чистых помещениях, где нет риска попадания влаги. IP00: Не предоставляет никакой защиты от проникновения твердых предметов или воды. Подходит только для использования в строго контролируемых средах, где контактор не подвергается воздействию внешних факторов. IP54: Обеспечивает защиту от ограниченного проникновения пыли и брызг воды с любого направления. Рекомендуется для использования в условиях, где возможны незначительные загрязнения и влага, например, в промышленных помещениях. IP40: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм, но не защищает от воды. Подходит для использования в помещениях с низким уровнем загрязнения и отсутствием влаги. IP2X: Обеспечивает защиту от проникновения твердых предметов размером более 12.5 мм и не защищает от воды. Используется в условиях, где важно предотвратить контакт с крупными твердыми предметами. IP65: Обеспечивает полную защиту от пыли и струй воды с любого направления. Рекомендуется для использования в пыльных и влажных средах, таких как открытые промышленные объекты или наружные установки. IP55: Обеспечивает защиту от ограниченного проникновения пыли и струй воды с любого направления. Подходит для использования в условиях, где возможны умеренные загрязнения и влага. IP10: Обеспечивает защиту от проникновения твердых предметов размером более 50 мм, но не защищает от воды. Рекомендуется для использования в контролируемых средах, где нет риска контакта с мелкими предметами и влагой. IP66: Обеспечивает полную защиту от пыли и сильных струй воды. Рекомендуется для использования в экстремальных условиях, таких как морские или сильно загрязненные промышленные среды. IP44: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм и брызг воды с любого направления. Подходит для использования в условиях, где возможны умеренные загрязнения и влага, например, в бытовых или легких промышленных помещениях.

Номинальный ток:

9 А

Номинальный ток (А) — это максимальный ток, который контактор может пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Этот параметр критически важен для обеспечения надежной и безопасной работы системы. При выборе контактора следует учитывать номинальный ток нагрузки, чтобы избежать перегрузки и возможных отказов устройства. Замена контактора на модель с неподходящим номинальным током может привести к снижению эффективности работы или даже к аварийным ситуациям.

Сфера применения:

Контакторы и пускатели

Свойство "Сфера применения" в рубрике "Контакторы" указывает на конкретные области и типы применения контакторов, что помогает пользователям выбрать подходящее устройство для их нужд, учитывая требования и условия эксплуатации. Tesys - линейка контакторов, предназначенных для управления и защиты электрических цепей в различных промышленных и коммерческих приложениях. Рекомендуется для использования в системах автоматизации и управления, где требуется высокая надежность и долговечность. Промышленность - контакторы, предназначенные для применения в тяжелых промышленных условиях, таких как металлургия, химическая промышленность, нефтегазовая отрасль. Они обеспечивают надежную работу при высоких нагрузках и в агрессивных средах. Контакторы - устройства, предназначенные для коммутации электрических цепей. Они используются для включения и отключения электрических нагрузок, таких как электродвигатели, обогреватели и освещение. Контакторы и пускатели - устройства, которые используются совместно для управления запуском, остановкой и защитой электродвигателей. Пускатели включают в себя контакторы и дополнительные устройства, такие как тепловые реле. Миниконтактор - компактные контакторы, предназначенные для использования в ограниченных пространствах и для управления небольшими нагрузками. Идеально подходят для применения в малогабаритных электрических шкафах и панелях управления. Пускатели - устройства, которые включают в себя контакторы и защитные реле для управления запуском и остановкой электродвигателей. Они обеспечивают защиту от перегрузок и коротких замыканий. Easypact TVS - серия экономичных контакторов, предназначенных для применения в системах управления и распределения электроэнергии. Они обеспечивают надежную работу при умеренных нагрузках и подходят для использования в коммерческих и легких промышленных приложениях. Реле тепловые - устройства, которые используются в сочетании с контакторами для защиты электродвигателей от перегрузок. Они автоматически отключают цепь при превышении допустимой температуры, предотвращая повреждение оборудования. Миниконтакторы - компактные контакторы, предназначенные для управления небольшими электрическими нагрузками. Они подходят для использования в ограниченных пространствах и в системах автоматизации с малым потреблением энергии. Дополнительное оборудование для контакторов - включает в себя различные аксессуары и вспомогательные устройства, такие как вспомогательные контакты, монтажные комплекты и защитные крышки, которые расширяют функциональные возможности и повышают надежность работы контакторов.

Род тока включения:

Переменный ток (AC)

Род тока включения определяет тип электрического тока, который используется для управления контактором. Это свойство важно для правильного выбора и применения контактора в электрических цепях, так как различные виды тока могут требовать разные технические характеристики и конструкции устройства. Переменный ток (AC) - это тип электрического тока, который периодически меняет направление. Контакторы, предназначенные для работы с переменным током, обычно имеют конструкцию, оптимизированную для частых переключений и могут использоваться в бытовых и промышленных сетях. При выборе контактора для AC важно учитывать рабочее напряжение и частоту сети. Постоянный ток (DC) - это тип электрического тока, который течет в одном направлении. Контакторы для постоянного тока имеют специфическую конструкцию, которая позволяет эффективно гасить дугу, возникающую при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечных панелях и других источниках постоянного тока. При выборе контактора для DC важно учитывать номинальное напряжение и ток нагрузки. Переменный ток (AC)/Постоянный ток (DC) - универсальные контакторы, которые могут работать как с переменным, так и с постоянным током. Эти устройства обеспечивают гибкость в применении и могут использоваться в различных электрических системах. При выборе универсального контактора необходимо убедиться, что его характеристики соответствуют требованиям как для AC, так и для DC цепей.

Модульное исполнение:

Нет

Модульное исполнение контакторов указывает на возможность их установки и эксплуатации в составе модульных систем и распределительных щитов. Это свойство определяет, насколько легко контактор может быть интегрирован в существующие электрические системы, обеспечивая гибкость и упрощение обслуживания. Контактор с модульным исполнением предназначен для установки в стандартные модульные системы, такие как DIN-рейки. Это упрощает монтаж и демонтаж устройства, позволяет легко заменять компоненты и расширять систему при необходимости. Рекомендуется для применения в распределительных щитах и системах, где требуется частая модификация и обслуживание. Контактор без модульного исполнения не предназначен для установки в стандартные модульные системы и может требовать индивидуальных решений для монтажа. Это может усложнить процесс установки и обслуживания устройства. Рекомендуется для стационарных систем, где не предполагается частая замена или модификация компонентов.

Нормативный документ:

ГОСТ Р 50030.4.1

Нормативный документ для контакторов — это официальный стандарт или технический регламент, определяющий требования к конструкции, характеристикам, испытаниям и эксплуатации устройства. Наличие соответствия нормативному документу гарантирует, что контактор соответствует установленным стандартам безопасности и качества. При выборе контактора рекомендуется проверять его соответствие нормативным документам, таким как ГОСТ, IEC или UL, чтобы обеспечить надежность и безопасность работы устройства. Замена контактора должна также учитывать соответствие новым нормативным требованиям, чтобы избежать несоответствий и потенциальных рисков.

Тип изделия/компонента:

Контактор

Свойство "Тип изделия/компонента" в рубрике "Контакторы" определяет вид устройства, используемого для коммутации электрических цепей. Это свойство помогает выбрать подходящее оборудование в зависимости от конкретных требований и условий эксплуатации. Правильный выбор типа изделия/компонента обеспечивает надежную работу системы, безопасность и долговечность оборудования. Контактор - это электрическое устройство, предназначенное для частого включения и отключения электрических цепей под нагрузкой. Контакторы широко применяются в промышленности для управления электродвигателями, освещением и другими нагрузками. Рекомендуется выбирать контакторы с учетом номинального тока и напряжения цепи, а также условий эксплуатации (например, частота коммутаций и окружающая среда). Магнитный пускатель - это устройство, сочетающее в себе контактор и тепловое реле для защиты электродвигателей от перегрузок. Магнитные пускатели обеспечивают автоматическое управление и защиту электродвигателей, что делает их идеальными для применения в системах автоматизации и управления. При выборе магнитного пускателя следует учитывать мощность двигателя, номинальный ток и условия эксплуатации. Миниконтактор - это компактный вариант контактора, предназначенный для работы в ограниченных пространствах и для управления небольшими нагрузками. Миниконтакторы используются в системах автоматизации, где требуется высокая частота коммутаций и малые габариты устройства. Рекомендуется выбирать миниконтакторы с учетом номинального тока и напряжения, а также специфики применения. Выключатель автоматический воздушный - это устройство, предназначенное для защиты электрических цепей от коротких замыканий и перегрузок. Он отличается высокой коммутационной способностью и возможностью работы в тяжелых условиях эксплуатации. Автоматические воздушные выключатели применяются в системах распределения электроэнергии и защиты крупных промышленных установок. При выборе такого выключателя необходимо учитывать номинальный ток, напряжение и условия эксплуатации, а также требования по селективности и координации защиты.

Количество НЗ контактов:

Количество НЗ (нормально замкнутых) контактов в контакторах указывает на количество контактов, которые находятся в замкнутом состоянии, когда устройство неактивно. Эти контакты размыкаются при активации контактора, что важно для управления цепями в электрических системах. Количество НЗ контактов влияет на возможности коммутации и защиты цепей. Правильный выбор количества НЗ контактов зависит от требований конкретной электрической схемы и условий эксплуатации. Отсутствие НЗ контактов означает, что контактор не может размыкать цепи при активации. Это подходит для систем, где требуется только замыкание цепей. Один НЗ контакт позволяет размыкать одну цепь при активации контактора. Это минимальная конфигурация для базовых приложений, требующих одного разрыва цепи. Два НЗ контакта обеспечивают возможность размыкания двух цепей одновременно. Это полезно для более сложных схем, где требуется контроль нескольких цепей. Три НЗ контакта позволяют размыкать три цепи, что расширяет возможности управления и защиты в многоконтурных системах. Четыре НЗ контакта подходят для сложных систем с несколькими контурами, где требуется размыкание четырех цепей при активации контактора. Пять НЗ контактов предоставляют дополнительные возможности для управления и защиты пяти независимых цепей, что полезно для высоконагруженных систем. Шесть НЗ контактов обеспечивают максимальную гибкость и контроль для размыкания шести цепей, что подходит для очень сложных и многоконтурных систем. Восемь НЗ контактов используются в высоконагруженных и сложных системах, требующих размыкания восьми цепей, что обеспечивает максимальную защиту и контроль. Неопределенное количество НЗ контактов указывает на необходимость уточнения информации для правильного выбора контактора. Рекомендуется проконсультироваться с производителем или технической документацией. Отрицательное значение указывает на ошибку или некорректное указание количества НЗ контактов. Следует перепроверить данные и выбрать корректное значение.

Количество НО контактов:

Количество НО (нормально открытых) контактов в контакторах определяет, сколько цепей может быть замкнуто при активации контактора. Нормально открытые контакты находятся в разомкнутом состоянии, когда контактор не активирован, и замыкаются при подаче управляющего сигнала. Контактор с одним НО контактом подходит для управления одной цепью. Рекомендуется использовать в простых схемах, где требуется замыкание одной линии при активации. Контактор без НО контактов не может замыкать цепи при активации. Используется в специфических приложениях, где требуется только нормально замкнутые контакты или другие функции. Контактор с двумя НО контактами позволяет управлять двумя независимыми цепями одновременно. Это удобно в схемах с двойным управлением или резервированием. Контактор с тремя НО контактами используется для управления трехфазными нагрузками или несколькими независимыми цепями. Рекомендуется для промышленных приложений с более сложными требованиями. Контактор с четырьмя НО контактами обеспечивает управление четырьмя цепями. Это может быть полезно в сложных системах автоматизации, где требуется много точек управления. Контактор с пятью НО контактами позволяет управлять пятью цепями. Используется в многофункциональных системах, где требуется высокая степень контроля. Контактор с шестью НО контактами подходит для сложных промышленных систем, где необходимо управлять шестью независимыми цепями. Рекомендуется для комплексных автоматизированных процессов. Контактор с семью НО контактами используется в специализированных приложениях, требующих управления семью цепями. Подходит для уникальных или нестандартных схем. Контактор с восемью НО контактами обеспечивает возможность управления восемью цепями. Это решение для высокоинтегрированных систем автоматизации и управления. Контактор с девятью НО контактами предназначен для самых сложных систем, требующих управления большим количеством цепей. Используется в высокотехнологичных и крупномасштабных промышленных установках.

Климатическое исполнение:

УХЛ3

Климатическое исполнение указывает на способность контакторов работать в различных климатических условиях, определенных стандартами ГОСТ. Это свойство важно для обеспечения надежной работы устройства в различных температурных и влажностных режимах, а также в условиях воздействия агрессивных сред. Правильный выбор климатического исполнения позволяет увеличить срок службы контактора и снизить риск отказов. Контакторы с климатическим исполнением УХЛ4 предназначены для эксплуатации в умеренных и холодных климатических условиях в помещении с естественной вентиляцией. Они могут работать при температуре от -45°C до +40°C и влажности до 80% при 20°C. Рекомендуется использовать в неотапливаемых зданиях и сооружениях, где нет резких колебаний температуры и влажности. Контакторы с климатическим исполнением УХЛ3 рассчитаны на работу в умеренных и холодных климатических условиях, но уже в отапливаемых помещениях. Диапазон рабочих температур составляет от -45°C до +40°C, при этом влажность не должна превышать 75% при 15°C. Подходят для установки в промышленных зданиях и офисах. Контакторы с климатическим исполнением У3 предназначены для эксплуатации в умеренных климатических условиях. Они могут работать при температуре от -40°C до +40°C и относительной влажности воздуха до 80% при 25°C. Рекомендуется использовать в отапливаемых помещениях с контролируемыми параметрами микроклимата. Контакторы с климатическим исполнением У2 предназначены для эксплуатации в умеренных климатических условиях на открытом воздухе. Они могут работать при температуре от -40°C до +40°C и относительной влажности до 100% при 25°C. Подходят для использования на открытых площадках, где возможны воздействия атмосферных осадков. Контакторы с климатическим исполнением УХЛ2 рассчитаны на эксплуатацию в умеренных и холодных климатических условиях на открытом воздухе. Диапазон рабочих температур составляет от -60°C до +40°C, при этом влажность может достигать 100% при 25°C. Рекомендуется для использования в суровых климатических условиях, таких как северные регионы и высокогорья.

Тип напряжения управления:

AC (перемен.)

Тип напряжения управления определяет вид электрического тока, используемого для управления контактором. Это свойство важно для правильного выбора и настройки устройства в зависимости от условий эксплуатации и требований системы. Переменный (AC) - контакторы с этим типом управления используют переменный ток для включения и выключения. Они часто применяются в промышленных и коммерческих системах, где доступен переменный ток. Такие контакторы могут быть более устойчивыми к колебаниям напряжения и часто имеют меньшие размеры и стоимость по сравнению с DC-контакторами. При выборе необходимо учитывать частоту сети (обычно 50 или 60 Гц). Постоянный (DC) - контакторы с управлением постоянным током предназначены для систем, где используется постоянное напряжение, например, в батарейных системах или солнечных установках. Они обеспечивают более стабильную работу и могут быть менее подвержены износу контактов. Рекомендуется использовать DC-контакторы в системах с постоянным током для повышения надежности и долговечности устройства. Переменный/Постоянный (AC/DC) - эти контакторы могут работать как с переменным, так и с постоянным током. Они универсальны и подходят для систем, где возможно использование обоих типов напряжения. Это делает их гибкими в применении, однако важно убедиться, что параметры устройства соответствуют требованиям как для AC, так и для DC работы. Переменный ток (AC) - этот тип управления аналогичен значению "Переменный (AC)" и используется для контакторов, работающих на переменном токе. Такие устройства широко применяются в сетях с переменным напряжением и часто имеют стандартные параметры для частоты и напряжения. AC - это сокращение от "Переменный ток" и соответствует значениям "Переменный (AC)" и "Переменный ток (AC)". Используется для обозначения контакторов, работающих на переменном токе.

Номин. раб. ток Ie при AC-1, 400 В:

22 А

Номин. раб. ток Ie при AC-1, 400 В

Номин. раб. ток Ie при AC-3, 400 В:

9 А

Номинальный рабочий ток Ie при AC-3, 400 В (А) определяет максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3, то есть при управлении асинхронными двигателями с короткозамкнутым ротором. Это значение важно для обеспечения надежной работы и долговечности контактора. Выбор контактора с соответствующим значением Ie гарантирует, что устройство сможет выдерживать пусковые и рабочие токи двигателя без перегрева и повреждений. При замене контактора необходимо учитывать этот параметр, чтобы избежать неправильного функционирования или преждевременного выхода из строя оборудования.

Количество силовых полюсов:

Количество силовых полюсов у контакторов указывает на количество независимых силовых цепей, которые могут быть замкнуты или разомкнуты одновременно. Это свойство важно для определения применимости контактора в различных электрических схемах и нагрузках. Количество полюсов влияет на способность устройства управлять несколькими цепями одновременно и на его совместимость с различными типами сетей и систем. Контактор с одним силовым полюсом (1) используется для управления одной силовой цепью. Обычно применяется в простых схемах, таких как включение/выключение одной нагрузки. Рекомендуется для использования в однофазных системах. Контактор с двумя силовыми полюсами (2) может управлять двумя независимыми силовыми цепями. Часто используется в однофазных системах с двумя нагрузками или для переключения двухцепных схем. Обеспечивает более гибкое управление по сравнению с однополюсными контактами. Контактор с тремя силовыми полюсами (3) предназначен для управления трехфазными нагрузками, такими как двигатели и промышленные установки. Это стандартное решение для большинства промышленных применений, где требуется управление трехфазной сетью. Контактор с четырьмя силовыми полюсами (4) используется для управления трехфазными нагрузками с дополнительным нейтральным проводником. Это позволяет обеспечить более стабильную работу и защиту оборудования, особенно в системах с несимметричной нагрузкой. Контактор с нулевым количеством полюсов (0) не имеет силовых контактов и может использоваться исключительно для вспомогательных функций, таких как управление вспомогательными цепями или сигнализацией. Контактор с тремя силовыми полюсами (3P) идентичен контактору с тремя полюсами (3) и предназначен для управления трехфазными нагрузками. Обеспечивает стандартное управление в промышленных и коммерческих приложениях. Контактор с четырьмя силовыми полюсами (4P) аналогичен контактору с четырьмя полюсами (4) и используется для управления трехфазными нагрузками с нейтральным проводником. Рекомендуется для систем с несимметричной нагрузкой. Контактор с двумя силовыми полюсами (2P) аналогичен контактору с двумя полюсами (2) и используется для управления двумя независимыми силовыми цепями в однофазных системах. Контактор с одним силовым полюсом и нейтральным контактом (1+N) используется в однофазных системах, где требуется управление одной силовой цепью с дополнительным нейтральным проводником. Это обеспечивает более надежное включение и защиту нагрузки. Контактор с восемью силовыми полюсами (8) предназначен для специализированных приложений, требующих управления множественными независимыми силовыми цепями. Подходит для сложных промышленных систем и автоматизации.

Род тока катушки управления:

Переменный (AC)

Род тока катушки управления определяет тип электрического тока, который используется для питания катушки контактора. Это свойство важно для правильного выбора контактора в зависимости от условий эксплуатации и наличия источников питания. Переменный ток (AC) используется для питания катушки, когда доступен источник переменного тока. Такие катушки обычно применяются в промышленных и бытовых сетях, где стандартное напряжение составляет 220В или 380В. Важно учитывать частоту сети (50/60 Гц) при выборе контактора. Постоянный ток (DC) применяется для катушек, когда доступен источник постоянного тока, например, батареи или выпрямители. Такие катушки часто используются в системах с резервным питанием и в автомобильной промышленности. Важно учитывать полярность при подключении. Катушки, поддерживающие как переменный, так и постоянный ток (AC/DC), универсальны и могут работать с любым типом тока. Это удобно в системах, где возможна смена источника питания. Однако такие катушки могут быть дороже и сложнее в конструкции. Контакторы без катушки управления предназначены для специфических применений, где управление осуществляется другими способами, например, механически или с помощью внешних устройств. Это редкий тип и требует особого подхода к интеграции в систему.

Номинальный ток AC 3 (А) при 400 В:

Номинальный ток AC 3 (А) при 400 В — это максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме работы AC-3, который предполагает частое включение и отключение асинхронных двигателей. Этот параметр критически важен для правильного выбора контактора, так как превышение номинального тока может привести к перегреву и выходу устройства из строя. При выборе контактора необходимо учитывать этот параметр, чтобы обеспечить надежную и долговечную работу электрической системы. В случае замены контактора следует подбирать устройство с таким же или большим номинальным током AC 3 при 400 В, чтобы избежать перегрузки и возможных аварийных ситуаций.

Тип подключения силовой цепи:

Винтовое соединение

Тип подключения силовой цепи определяет метод соединения силовых проводов с контактами контактора, что влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Выбор подходящего типа подключения зависит от условий эксплуатации, требований к надежности и особенностей монтажа. Винтовое соединение обеспечивает надежный контакт за счет использования винтов, которые затягиваются для фиксации проводов. Рекомендуется для систем, где требуется высокая надежность соединения и возможность периодического обслуживания. Винтовое соединение аналогично винтовому соединению, обеспечивая надежный контакт с использованием винтов. Подходит для большинства промышленных применений и обеспечивает долговечность соединения. Соединение с пружинным зажимом использует механизм пружины для фиксации провода, что ускоряет монтаж и снижает требования к инструментам. Рекомендуется для применения в условиях ограниченного пространства и когда требуется быстрая установка. Подключение на шину позволяет подключать контактор непосредственно к токоведущей шине, обеспечивая компактность и удобство монтажа в распределительных щитах. Подходит для систем с высокой плотностью компонентов. Кабельный зажим используется для фиксации кабеля путем зажима его в специально предусмотренном креплении. Обеспечивает надежное соединение и устойчивость к вибрациям, подходит для тяжелых условий эксплуатации. Плоский штекерный разъем обеспечивает быстрое и удобное подключение с помощью плоских штекеров. Рекомендуется для систем, где требуется частая замена или переустановка компонентов. Болтовое соединение использует болты для фиксации проводов, обеспечивая высокую механическую прочность и надежность контакта. Подходит для мощных электрических цепей и тяжелых условий эксплуатации. Присоединение к печатной плате предназначено для прямого монтажа контактора на печатную плату, что обеспечивает компактность и минимизацию количества соединений. Рекомендуется для использования в электронных устройствах и системах автоматизации. Клеммы для печатного монтажа позволяют подключать проводники к печатной плате через клеммы, обеспечивая удобство монтажа и надежность соединения. Подходят для применения в устройствах с высокой плотностью компонентов. Зажим скобой/серьгой используется для фиксации проводов с помощью скобы или серьги, что обеспечивает надежное и устойчивое к вибрациям соединение. Рекомендуется для применения в условиях повышенной вибрации и механических нагрузок.

Напряжение катушки управления:

220 В

Напряжение катушки управления (В) — это электрическое напряжение, необходимое для активации катушки контактора и замыкания его контактов. Правильный выбор напряжения катушки управления критически важен для надежной и безопасной работы контактора. Использование катушки с неправильным напряжением может привести к сбоям в работе устройства, перегреву или даже выходу из строя. При выборе контактора необходимо учитывать номинальное напряжение катушки, которое должно соответствовать напряжению источника питания в вашей системе. В случае замены катушки управления важно использовать катушку с тем же номинальным напряжением, что и у оригинальной, чтобы обеспечить корректное функционирование контактора.

Количество силовых НЗ контактов:

Количество силовых НЗ контактов указывает на количество нормально закрытых (НЗ) контактов в контакторе. Нормально закрытые контакты остаются замкнутыми в отсутствии управляющего сигнала и размыкаются при его подаче. Это свойство важно для определения функциональности контактора в схемах управления и защиты. Правильный выбор количества НЗ контактов зависит от требований конкретного приложения и схемы. Контактор без нормально закрытых контактов. Подходит для приложений, где не требуется размыкание цепи при отсутствии управляющего сигнала, или используется в комбинации с другими контактами. Контактор с одним нормально закрытым контактом. Используется в простых схемах управления, где требуется размыкание одной цепи при подаче сигнала. Контактор с двумя нормально закрытыми контактами. Применяется в схемах, где необходимо размыкание двух независимых цепей одновременно при подаче сигнала. Контактор с тремя нормально закрытыми контактами. Подходит для более сложных схем управления, где требуется размыкание трех цепей одновременно. Контактор с четырьмя нормально закрытыми контактами. Используется в сложных системах управления и защиты, где необходимо размыкание четырех цепей при подаче сигнала. Отсутствие данных о количестве нормально закрытых контактов. Требуется дополнительная информация для точного выбора устройства.

Количество силовых НО контактов:

Количество силовых НО (нормально открытых) контактов у контактора определяет число контактов, которые замыкаются при подаче управляющего сигнала. Эти контакты используются для управления цепями нагрузки и напрямую влияют на возможности устройства по коммутации различных цепей. Правильный выбор количества силовых НО контактов важен для обеспечения надежной работы и соответствия требованиям конкретной электрической схемы. Контакторы с нулевым количеством силовых НО контактов не имеют нормально открытых контактов. Они используются в специфических приложениях, где требуется только нормально закрытые контакты или другие типы контактов. Контактор с одним силовым НО контактом подходит для простых схем, где требуется управление одной цепью нагрузки. Это минимальное значение, обеспечивающее базовую функциональность. Контактор с двумя силовыми НО контактами позволяет управлять двумя независимыми цепями нагрузки. Это часто используется в схемах с резервированием или для управления двумя устройствами одновременно. Контактор с тремя силовыми НО контактами используется в более сложных схемах, где требуется управление несколькими цепями нагрузки. Это может быть полезно в промышленных приложениях для управления несколькими компонентами. Контактор с четырьмя силовыми НО контактами обеспечивает возможность управления четырьмя независимыми цепями нагрузки. Это значение часто используется в многоканальных системах управления. Контактор с пятью силовыми НО контактами позволяет управлять пятью цепями нагрузки, что может быть полезно в сложных промышленных системах с множеством компонентов. Контактор с шестью силовыми НО контактами обеспечивает возможность управления шестью независимыми цепями нагрузки. Это значение подходит для крупных промышленных установок. Контактор с семью силовыми НО контактами используется в очень сложных схемах, где требуется управление множеством цепей нагрузки. Это значение подходит для специализированных промышленных приложений. Контактор с восемью силовыми НО контактами предоставляет максимальную гибкость для управления восьмью независимыми цепями нагрузки. Это значение подходит для самых сложных и требовательных промышленных систем.

Номинальная рабочая мощность NEMA:

2 кВт

Номинальная рабочая мощность NEMA (кВт) - это максимальная мощность, которую контактор может безопасно переключать при номинальных условиях эксплуатации, согласно стандартам NEMA (National Electrical Manufacturers Association). Это свойство напрямую влияет на способность контактора управлять нагрузкой без перегрева и повреждения. При выборе контактора важно учитывать номинальную рабочую мощность, чтобы обеспечить надежность и долговечность устройства. В случае замены контактора, новый контактор должен иметь номинальную рабочую мощность, равную или превышающую мощность предыдущего устройства, чтобы избежать возможных сбоев в работе системы.

Комплектное устройство в корпусе:

Нет

Комплектное устройство в корпусе указывает на наличие или отсутствие корпуса, в который заключен контактор, обеспечивая дополнительную защиту и удобство монтажа. Отсутствие корпуса означает, что контактор поставляется без защитного кожуха. Это подходит для установки в уже существующие распределительные шкафы или панели, где корпус не требуется. Важно учитывать, что отсутствие корпуса требует дополнительных мер по защите контактора от внешних воздействий, таких как пыль, влага или механические повреждения. Рекомендуется использовать в условиях, где уже предусмотрена защита или в закрытых помещениях. Наличие корпуса означает, что контактор поставляется в защитном кожухе. Это обеспечивает дополнительную защиту от внешних воздействий, таких как пыль, влага и механические повреждения. Корпус также упрощает монтаж и обслуживание, так как все компоненты находятся в одном месте и защищены. Рекомендуется для использования в условиях, где требуется повышенная защита и надежность, а также в открытых или загрязненных помещениях.

Номинальная рабочая мощность (NEMA):

2 кВт

Номинальная рабочая мощность (NEMA) указывает максимальную мощность, которую контактор может коммутировать при определенных условиях эксплуатации, измеряется в киловаттах (кВт). Это значение важно для правильного подбора контактора в зависимости от мощности подключаемого оборудования. Превышение номинальной мощности может привести к перегреву и выходу из строя устройства. При выборе контактора рекомендуется учитывать запас по мощности для обеспечения надежной и долговечной работы системы. В случае замены контактора следует выбирать устройство с аналогичной или большей номинальной рабочей мощностью.

Номинальный рабочий ток Ie при AC-1, 400 В:

22 А

Номинальный рабочий ток Ie при AC-1, 400 В (в амперах, А) определяет максимальный ток, который контактор может безопасно коммутировать и проводить в условиях переменного тока при напряжении 400 В и категории применения AC-1 (неиндуктивные или слабоиндуктивные нагрузки, такие как электрические печи, резистивные нагреватели). Это значение важно для обеспечения надежной и безопасной работы электрической системы, предотвращения перегрева и повреждения контактора. При выборе контактора следует учитывать этот параметр, чтобы гарантировать его соответствие требованиям конкретного применения. В случае замены контактора необходимо убедиться, что новый контактор имеет равное или большее значение номинального рабочего тока Ie при AC-1, 400 В.

Номинальный рабочий ток Ie при AC-3, 400 В:

9 А

Номинальный рабочий ток Ie при AC-3, 400 В – это максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3 (управление трехфазными асинхронными двигателями с короткозамкнутым ротором). Данное значение критически важно для выбора контактора, так как неправильный выбор может привести к перегреву и выходу из строя устройства. При замене контактора следует убедиться, что номинальный рабочий ток нового устройства соответствует или превышает значение исходного контактора.

Тип подключения силовой электрич. цепи:

Винтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения проводников с контактами контактора, что влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Винтовое соединение предполагает использование винтов для закрепления проводников. Это обеспечивает надежный контакт и устойчивость к вибрациям. Рекомендуется для приложений, где требуется частое обслуживание и проверка контактов. Болтовое соединение использует болты для крепления проводников. Это обеспечивает очень надежный контакт и высокую механическую прочность, что делает его подходящим для высоконагруженных и промышленных приложений. Кабельный зажим/клемма позволяет быстро и легко подключить проводники без использования дополнительных инструментов. Это удобно для применения в условиях, где требуется быстрая установка и замена. Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Подходит для модульных систем и устройств, где требуется частая замена компонентов. Присоединение к печатной плате используется для прямого монтажа контактора на печатную плату. Это обеспечивает компактность и интеграцию в электронные схемы, но требует точного проектирования и пайки. Подключение на шину предназначено для монтажа на токопроводящие шины, что обеспечивает высокую токовую нагрузку и удобство в распределительных системах. Рекомендуется для применения в распределительных щитах и крупных электроустановках. Соединение с пружинным зажимом обеспечивает быстрый и надежный контакт благодаря пружинному механизму. Это уменьшает время установки и снижает риск ослабления контактов из-за вибраций. Соединительная шина используется для параллельного подключения нескольких контакторов или других устройств. Это упрощает монтаж и обеспечивает равномерное распределение тока между подключенными устройствами.

Номин. коммутируем. мощность при AC-3, 400 В:

4 кВт

Номинальная коммутируемая мощность при AC-3, 400 В (кВт) определяет максимальную мощность, которую контактор может безопасно и эффективно коммутировать при напряжении 400 В в режиме AC-3. Этот режим обычно используется для управления асинхронными двигателями с короткозамкнутым ротором при их пуске и остановке. Влияние на работу устройства заключается в обеспечении надежного включения и отключения электрических цепей без перегрева и повреждения контактов. При выборе контактора следует учитывать номинальную мощность подключаемого оборудования, чтобы избежать перегрузки и обеспечить долговечность устройства. В случае замены, новый контактор должен иметь номинальную коммутируемую мощность не ниже, чем у заменяемого устройства, при тех же условиях эксплуатации.

Номинальная мощность электродвигателя:

4 КВт

Номинальная мощность электродвигателя, измеряемая в киловаттах (КВт), представляет собой максимальную мощность, при которой электродвигатель может работать в течение продолжительного времени без перегрева и повреждений. Это значение критически важно при выборе контактора, так как контактор должен быть способен управлять током, соответствующим этой мощности. Неправильный подбор контактора может привести к его перегрузке и выходу из строя, что негативно скажется на работе всего оборудования. Рекомендуется выбирать контактор с номинальной мощностью, превышающей мощность электродвигателя, чтобы обеспечить надежность и долговечность работы системы.

Количество размыкающих главных контактов:

Количество размыкающих главных контактов определяет число главных контактов в контакторе, которые размыкаются при его срабатывании. Этот параметр важен для правильного выбора контактора в зависимости от требований к размыканию цепи и обеспечения безопасности. Количество размыкающих главных контактов влияет на способность контактора управлять различными электрическими нагрузками и защиту цепей от перегрузок и коротких замыканий. Контакторы с нулевым количеством размыкающих главных контактов не имеют размыкающих контактов и предназначены для специфических применений, где требуется только замыкание цепи. Такие контакторы используются в схемах, где размыкание цепи не требуется или решается другими устройствами. Контакторы с одним размыкающим главным контактом обеспечивают базовую защиту и управление одной цепью. Они подходят для простых схем и применяются в случаях, когда требуется размыкание только одной электрической цепи, например, для управления одним электродвигателем. Контакторы с двумя размыкающими главными контактами позволяют размыкать две цепи одновременно. Это важно для схем, где необходимо обеспечить размыкание двух независимых цепей или двойную защиту. Такие контакторы часто используются в более сложных системах управления и защиты. Контакторы с тремя размыкающими главными контактами обеспечивают размыкание трех цепей, что делает их подходящими для трехфазных систем. Они применяются в промышленных установках и сложных электрических схемах, где требуется управление и защита трехфазных нагрузок. Контакторы с четырьмя размыкающими главными контактами обеспечивают размыкание четырех цепей одновременно. Это значение подходит для специализированных применений, где требуется высокая степень безопасности и надежности, например, в сложных промышленных системах и автоматике.

Максимальное сечение подключаемого кабеля:

4 мм2

Максимальное сечение подключаемого кабеля указывает на наибольшую площадь поперечного сечения проводника, который можно подключить к контактору. Этот параметр важен для обеспечения безопасного и эффективного соединения, предотвращения перегрева и минимизации потерь энергии. Правильный выбор сечения кабеля позволяет оптимально распределять электрическую нагрузку и обеспечивает надежную работу всей системы. Максимальное сечение подключаемого кабеля 1.5 мм². Подходит для низкотоковых цепей, часто используется в осветительных системах и для подключения небольших электроприборов. Максимальное сечение подключаемого кабеля 2.5 мм². Рекомендуется для цепей с умеренной нагрузкой, таких как розетки и небольшие бытовые приборы. Максимальное сечение подключаемого кабеля 4 мм². Идеально подходит для среднетоковых цепей, включая мощные бытовые приборы и небольшие промышленные установки. Максимальное сечение подключаемого кабеля 6 мм². Используется для подключения более мощных устройств, таких как кондиционеры и электрические плиты. Максимальное сечение подключаемого кабеля 10 мм². Рекомендуется для высокотоковых цепей и мощных промышленных устройств, обеспечивая надежную передачу энергии с минимальными потерями. Максимальное сечение подключаемого кабеля 16 мм². Подходит для подключения оборудования с высокой мощностью, таких как крупные промышленные машины и генераторы. Максимальное сечение подключаемого кабеля 25 мм². Используется для очень мощных устройств и систем с высокой нагрузкой, обеспечивая стабильную работу при значительных токах. Максимальное сечение подключаемого кабеля 35 мм². Предназначено для подключения особо мощных промышленных установок и систем, требующих высокой надежности и минимальных потерь энергии. Максимальное сечение подключаемого кабеля 50 мм². Применяется в тяжелых промышленных условиях, где необходима передача больших токов с минимальным сопротивлением. Максимальное сечение подключаемого кабеля 95 мм². Используется для подключения сверхмощных устройств и систем, обеспечивая максимальную надежность и эффективность при передаче электрической энергии.

Механическая износостойкость (кол-ко циклов):

10 000 000

Механическая износостойкость (кол-во циклов) – это показатель, характеризующий способность контактора выдерживать определенное количество механических операций (включений и отключений) без ухудшения его функциональных характеристик. Высокая износостойкость обеспечивает длительный срок службы устройства и надежность его работы в различных условиях эксплуатации. Этот параметр важен при выборе контакторов для систем, где требуется высокая частота срабатываний. Контактор, рассчитанный на 10 000 000 циклов, подходит для высоконагруженных систем, где требуется частое включение и отключение. Такой уровень износостойкости обеспечивает длительный срок службы и минимизирует необходимость в частой замене устройства. Контактор с износостойкостью 12 000 000 циклов предназначен для особо интенсивных условий эксплуатации, где надежность и долговечность являются критически важными. Подходит для промышленных применений с высокой частотой операций. Контактор с износостойкостью 3 тысячи циклов подходит для менее интенсивного использования. Рекомендуется для систем, где включения и отключения происходят редко. Контактор, рассчитанный на 10 циклов, имеет крайне низкую износостойкость и подходит только для временных или тестовых установок. Контактор с износостойкостью 5 циклов используется для очень ограниченных применений, где требуется минимальное количество операций. Контактор с нулевой износостойкостью не предназначен для эксплуатации и используется только для демонстрационных или учебных целей. Контактор с износостойкостью 1 цикл используется исключительно для тестирования и не пригоден для эксплуатации в реальных условиях. Контактор с износостойкостью 12 циклов подходит для очень ограниченных применений, где требуется минимальное количество операций. Контактор с износостойкостью, измеряемой в миллионах циклов (млн.), предназначен для длительной и надежной работы в условиях частого срабатывания. Контактор с износостойкостью, измеряемой в миллионах циклов (млн), предназначен для длительной и надежной работы в условиях частого срабатывания.

Номин. напряжение питания цепи управления Us AC 50 Гц:

220...230 В

Номинальное напряжение питания цепи управления Us AC 50 Гц указывает на величину переменного напряжения с частотой 50 Гц, необходимого для корректной работы цепи управления контактора. Это напряжение должно соответствовать указанному значению в вольтах (В), иначе контактор может работать некорректно или выйти из строя. При выборе контактора следует убедиться, что номинальное напряжение питания цепи управления соответствует параметрам вашей сети. В случае замены, новый контактор должен иметь аналогичное номинальное напряжение для гарантии совместимости и надежности работы системы.

Номин. напряжение питания цепи управления Us AC 60 Гц:

230...240 В

Номинальное напряжение питания цепи управления Us AC 60 Гц (В) определяет величину переменного напряжения с частотой 60 Гц, необходимого для корректной работы управляющей цепи контактора. Это напряжение влияет на надежность и стабильность работы контактора, обеспечивая его правильное срабатывание и отключение. При выборе контактора важно учитывать соответствие номинального напряжения питания цепи управления требованиям вашей системы, чтобы избежать перегрузок и неисправностей. В случае замены контактора следует подбирать устройство с таким же номинальным напряжением питания цепи управления для обеспечения совместимости и безопасности.

Количество вспомогательных размыкающих контактов:

Количество вспомогательных размыкающих контактов определяет число дополнительных контактных групп, которые размыкаются при срабатывании контактора. Эти контакты используются для расширения функциональности устройства, управления вспомогательными цепями и обеспечения дополнительной безопасности. Отсутствие вспомогательных размыкающих контактов означает, что контактор не имеет дополнительных размыкающих групп. Это подходит для простых схем, где не требуется расширение функциональности или дополнительная безопасность. Один вспомогательный размыкающий контакт предоставляет минимальную дополнительную функциональность, подходящую для простых задач управления или сигнализации. Два вспомогательных размыкающих контакта обеспечивают больше возможностей для управления и безопасности, подходя для более сложных схем и задач. Три вспомогательных размыкающих контакта позволяют значительно расширить функциональность контактора, предоставляя больше возможностей для управления и контроля. Четыре вспомогательных размыкающих контакта обеспечивают высокую степень гибкости и безопасности, подходя для сложных промышленных приложений. Значение -99999 указывает на ошибку или недопустимое значение. Необходимо проверить данные и выбрать корректное количество вспомогательных размыкающих контактов. Пять вспомогательных размыкающих контактов предоставляют ещё больше возможностей для расширенной функциональности и контроля, подходя для сложных систем. Шесть вспомогательных размыкающих контактов обеспечивают максимальную гибкость и безопасность, подходя для самых сложных промышленных задач и систем управления. Двенадцать вспомогательных размыкающих контактов предоставляют обширные возможности для управления и контроля, подходя для очень сложных и многозадачных систем. Двадцать пять вспомогательных размыкающих контактов указывают на высоко специализированное оборудование, подходящее для очень крупных и сложных промышленных установок, требующих обширного контроля и управления.

Количество нормально разомкнутых (НО) силовых контактов:

Количество нормально разомкнутых (НО) силовых контактов указывает на число контактов, которые находятся в разомкнутом состоянии при отсутствии управляющего сигнала. Это свойство важно для определения возможностей коммутации и управления нагрузкой в электрических цепях с использованием контакторов. Чем больше количество НО контактов, тем большее количество независимых цепей может быть замкнуто одновременно при срабатывании контактного устройства. Выбор контактного устройства с соответствующим количеством НО контактов зависит от требований конкретной системы и условий эксплуатации. Контактор с одним нормально разомкнутым (НО) силовым контактом подходит для простых схем управления, где требуется замыкание одной цепи. Рекомендуется для использования в небольших устройствах с минимальными требованиями к коммутации. Контактор с двумя нормально разомкнутыми (НО) силовыми контактами позволяет управлять двумя независимыми цепями. Подходит для систем со средней сложностью, где необходимо разомкнуть или замкнуть две цепи одновременно. Контактор с тремя нормально разомкнутыми (НО) силовыми контактами обеспечивает возможность управления тремя независимыми цепями. Это распространенный вариант для многих промышленных приложений, требующих надежного управления несколькими цепями. Контактор с четырьмя нормально разомкнутыми (НО) силовыми контактами предназначен для более сложных систем, где требуется управление четырьмя цепями. Рекомендуется для использования в промышленных установках с высокими требованиями к гибкости и надежности коммутации. Контактор с шестью нормально разомкнутыми (НО) силовыми контактами подходит для сложных и многофункциональных систем, где необходимо управление шестью независимыми цепями. Идеален для крупных промышленных объектов и автоматизированных систем управления.

Количество вспомогат. нормально разомкнутых (НО) контактов:

Данное свойство указывает на количество нормально разомкнутых (НО) контактов в контакторе. Нормально разомкнутый контакт - это контакт, который находится в разомкнутом состоянии, когда устройство не подано питание. Такие контакты используются для управления цепями и сигналами, которые должны замыкаться только при активации контактора. Количество НО контактов влияет на возможность подключения и управления различными нагрузками и цепями. Контактор с одним НО контактом подходит для простых схем управления, где требуется минимальное количество управляющих цепей. Он может использоваться в устройствах с ограниченными потребностями в коммутации. Контактор с двумя НО контактами предоставляет больше возможностей для управления несколькими цепями. Это позволяет использовать его в более сложных схемах, где требуется большее количество управляющих сигналов. Контактор с четырьмя НО контактами обеспечивает еще большую гибкость в управлении и может использоваться в сложных системах автоматизации, где требуется управление несколькими независимыми цепями одновременно. Контактор с тремя НО контактами является промежуточным вариантом, предоставляя баланс между простотой и возможностями управления. Подходит для средних по сложности систем автоматизации. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности. Контактор с шестью НО контактами предоставляет широкие возможности для управления и может использоваться в сложных промышленных системах, где требуется одновременное управление множеством цепей. Контактор с восемью НО контактами предназначен для самых сложных и насыщенных систем управления, где требуется максимальное количество управляющих цепей. Идеален для крупных промышленных установок и автоматизированных систем. Контактор с семью НО контактами является почти максимальным вариантом, предоставляя обширные возможности для управления и коммутации в сложных системах. Контактор с пятью НО контактами предоставляет достаточные возможности для управления в большинстве промышленных и автоматизированных систем средней сложности. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности.

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц:

220...230 В

Номинальное напряжение питания цепи управления Us переменного тока AC при 50 Гц указывает на стандартное значение напряжения, необходимое для корректной работы цепи управления контактора. Это напряжение определяет, при каком входном напряжении устройство будет функционировать оптимально, обеспечивая надежное замыкание и размыкание контактов. Правильный выбор номинального напряжения питания важен для предотвращения перегрузок и обеспечения долговечности устройства. При замене контактора следует выбирать устройство с таким же номинальным напряжением питания, чтобы избежать несовместимости и возможных повреждений оборудования.
