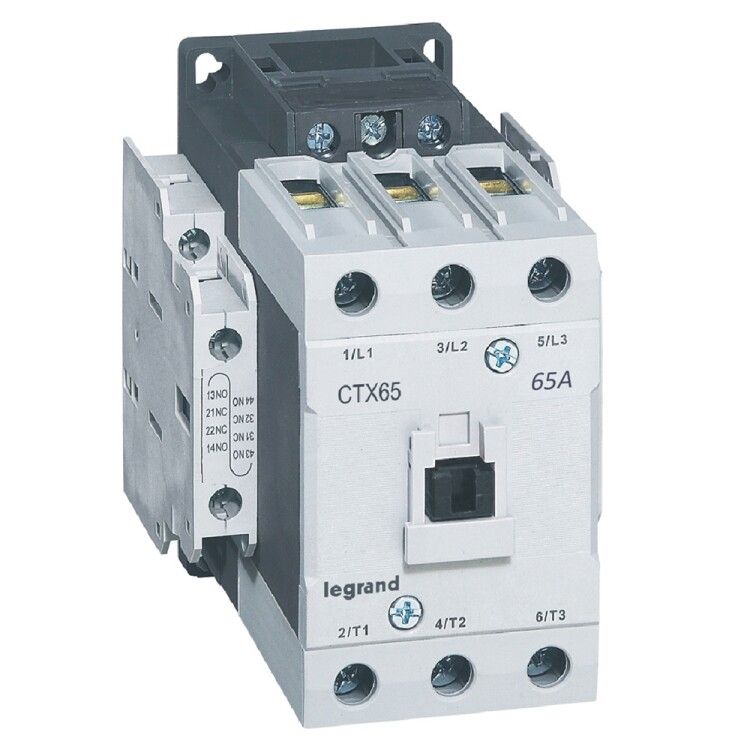

Контактор CTX3 3п 65А кат. 230В AC 2НО+2НЗ торцев. зажим Leg 416176 Legrand

Контактор Legrand CTX3 3P 65A с двумя нормально открытыми и двумя нормально закрытыми контактами предназначен для частого включения и отключения трёхфазных нагрузок до 30 кВт, например, электродвигателей, нагревательных элементов или систем автоматизации. Артикул 416176 - надёжное решение для промышленного оборудования, соответствует стандартам IEC и рассчитан на работу на DIN-рейке.

Назначение и область применения

Контактор Legrand CTX3 3P 65A используется для удалённого управления трёхфазными электроприёмниками. Подходит для автоматических систем, где требуется частое переключение: насосы, вентиляторы, компрессоры, конвейеры, системы отопления и освещения. Управление осуществляется через катушку 230 В переменного тока - типичное напряжение для промышленной автоматики.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 65 А - способен коммутировать нагрузки до 30 кВт
• Количество полюсов: 3 - управляет трёхфазной сетью
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации, блокировок и управления цепями контроля
• Напряжение катушки управления: 230 В AC - совместим с большинством промышленных контроллеров
• Степень защиты: IP20 - защищает от прикосновений и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать провода средней и большой мощности
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Механическая износостойкость: 12 млн. операций - долгий срок службы при частом включении
• Коммутационная износостойкость: 2 млн. операций - устойчив к высоким токовым нагрузкам
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Монтаж: DIN-рейка и монтажная плата - гибкий вариант установки
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя
• Нормативы: МЭК 60947-1, МЭК 60947-4 - соответствие международным требованиям безопасности

Совместимость и монтаж

Контактор Legrand CTX3 3P 65A легко монтируется на стандартную DIN-рейку типа TS35. Для фиксации достаточно щелчка - никаких дополнительных креплений не требуется. Также возможна установка на монтажную плату с помощью болтов. Винтовые зажимы позволяют подключить медные кабели сечением до 25 мм2. Обязательно соблюдайте правильную последовательность подключения: силовые контакты L1-L2-L3 и T1-T2-T3, управляющая катушка A1-A2. Не используйте многожильные провода без наконечников - они могут ослабнуть при затяжке.

Безопасность и стандарты

Контактор Legrand CTX3 сертифицирован по стандартам МЭК 60947-1 и МЭК 60947-4, что гарантирует безопасность при работе с высокими токами. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с умеренным климатом, включая неотапливаемые цеха. Применение в условиях повышенной влажности, пыли или агрессивной среды требует дополнительной защиты корпуса.

Преимущества

• Высокая механическая и коммутационная износостойкость - снижает потребность в замене
• Гибкий монтаж: DIN-рейка и плоская поверхность - удобно в любом шкафе
• Наличие четырёх вспомогательных контактов - позволяет реализовать сложные схемы управления без внешних реле
• Совместимость с широким спектром промышленных контроллеров благодаря 230 В катушке
• Прозрачная маркировка контактов - ускоряет диагностику и обслуживание

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• IP20 не защищает от брызг, пыли и влаги - запрещена установка в сырых, пыльных или наружных условиях без дополнительного кожуха
• Не рекомендован для постоянной работы при токе выше 65 А - возможен перегрев и выход из строя
• Требуется внешний тепловой реле для защиты двигателей от перегрузки - сам контактор не имеет встроенной защиты
• Не предназначен для частотного регулирования - только пуск/останов

Примеры использования

• Автоматизация промышленного конвейера - включение/выключение мотора по сигналу PLC
• Система вентиляции в цеху - управление крупными вентиляторами 30 кВт
• Нагревательные печи - периодическое включение ТЭНов
• Аварийные выключатели - использование НЗ контакта для остановки цепи при аварии
• Системы освещения больших площадей - управление группой светильников через один контактор

Практические советы

• Выбирайте кабель сечением 16–25 мм2 - оптимально для 65 А; меньшее сечение вызывает перегрев
• Обязательно используйте наконечники на многожильных проводах - предотвращают ослабление контакта
• Проверьте напряжение катушки перед первым включением - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу
• Для защиты двигателя всегда устанавливайте отдельное тепловое реле - контактор не выполняет эту функцию
• При использовании в пыльном помещении - поместите контактор в герметичный шкаф с классом защиты IP54+
• При частом включении (более 100 раз в час) - следите за температурой корпуса; при перегреве увеличьте интервалы или выберите более мощную модель
