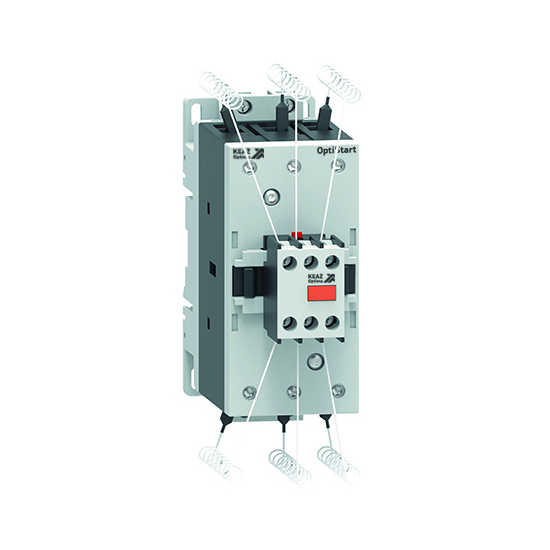

Контактор для коммутации конденсаторов OptiStart K-FK-65-30-00-A230 | 335491 КЭАЗ

Контактор K-FK-65-30-00-A230 от КЭАЗ предназначен для надёжной коммутации конденсаторов в системах компенсации реактивной мощности. Благодаря встроенному балластному шунтирующему сопротивлению, этот контактный аппарат минимизирует импульсы тока при включении, предотвращая приваривание контактов - основную причину отказов в таких задачах.

Назначение и область применения

K-FK-65-30-00-A230 используется исключительно для переключения конденсаторных батарей в установках компенсации реактивной мощности - например, на промышленных объектах, в распределительных пунктах, на насосных станциях и в системах HVAC. Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками, кроме конденсаторов. Применение этого контактора вне указанного назначения может привести к выходу из строя.

Технические характеристики

• Номинальный рабочий ток: 65 А (переменный ток, AC)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых контактов: 3 нормально разомкнутых (НО)
• Способ подключения силовой цепи: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Монтаж: на DIN-рейку 35 мм
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-FK-65-30-00-A230 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Подключение катушки управления осуществляется к клеммам A1/A2, питание - 230 В AC. Убедитесь, что провода плотно затянуты, чтобы избежать перегрева. Монтаж допускается в закрытых щитах с хорошей вентиляцией - устройство не предназначено для открытого размещения на улице или во влажных средах.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Наличие балластного шунтирующего сопротивления обеспечивает соответствие требованиям к долговечности при частых включениях конденсаторов. Сертификация подтверждает безопасность работы в сетях до 690 В AC.

Преимущества

• Встроенное балластное сопротивление снижает пиковый ток при включении конденсаторов - продлевает срок службы контактов
• Увеличенная механическая и электрическая износостойкость по сравнению с обычными контакторами
• Простая замена: совместим с другими моделями серии K-FK, легко интегрируется в существующие системы
• Надёжная фиксация на DIN-рейке, удобный доступ к клеммам для обслуживания

Ограничения применения

• Не применяется для постоянного тока (DC) - катушка рассчитана только на 230 В AC
• Не подходит для нагрузок выше 65 А - превышение тока вызывает перегрев и повреждение контактов
• IP20 не обеспечивает защиту от пыли и влаги - запрещён монтаж в сырых, пыльных или наружных условиях
• Не предназначен для коммутации двигателей, трансформаторов или активных нагрузок - только конденсаторы

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Щитовая автоматики в ЖКХ для регулирования коэффициента мощности в распределительном пункте
• Кондиционирование воздуха в крупных офисных зданиях - управление группами конденсаторов в ПУРМ

Практические советы

• При проектировании системы учтите, что K-FK-65-30-00-A230 имеет три контакта - он подходит только для трёхфазных конденсаторных батарей
• Для частых включений (более 10 раз в час) проверьте температурный режим в щите - перегрев сокращает срок службы
• Заменяйте контактор K-FK-65-30-00-A230 только аналогичной моделью - другие контакторы без балластного сопротивления быстро выйдут из строя
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контактов вызывает нагрев и аварии
