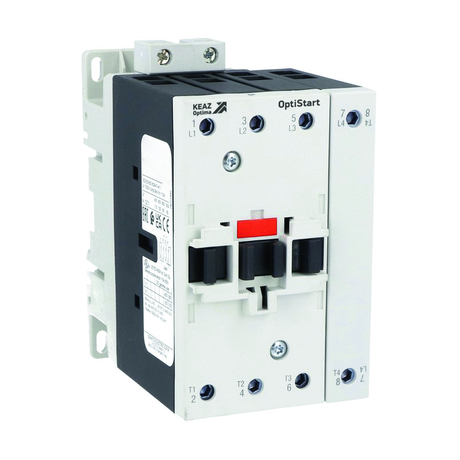

Контактор для коммутации цепей постоянного тока OptiStart K-FD-80-40-00-A230 | 335445 КЭАЗ

Контактор K-FD-80-40-00-A230 от КЭАЗ предназначен для коммутации нагрузок постоянного тока до 80 А в сетях низковольтного распределения. Несмотря на то, что в характеристиках указан переменный ток (AC) для катушки управления, сам контактный узел рассчитан на работу с постоянным током благодаря специальной конструкции гашения дуги. Это делает модель K-FD-80-40-00-A230 уникальной в своей категории - она сочетает удобство управления от сети 230 В переменного тока с надёжной коммутацией цепей постоянного тока.

Назначение и область применения

K-FD-80-40-00-A230 используется для включения и отключения нагрузок постоянного тока, таких как:

• Электродвигатели постоянного тока;
• Системы зарядки аккумуляторов;
• Выпрямители и преобразователи частоты;
• Цепи освещения на постоянном токе (например, светодиодные системы с драйверами);
• Управление электромагнитными клапанами и тормозами в промышленных установках.

Модель особенно эффективна там, где требуется высокая надёжность при переключении индуктивных нагрузок постоянного тока - например, на конвейерах, станках с ЧПУ или в системах автоматизации.

Технические характеристики

• Номинальный рабочий ток: 80 А - максимальная допустимая нагрузка при работе с постоянным током.
• Напряжение катушки управления: 230 В переменного тока (AC) - питание осуществляется от стандартной однофазной сети 230 В.
• Количество НО контактов: 4 - все контакты нормально разомкнутые, подходят для последовательного или параллельного подключения нагрузок.
• Род тока контактов: Постоянный ток (DC) - несмотря на указание AC в характеристиках, именно этот параметр определяет основную функциональность устройства.
• Способ монтажа: На DIN-рейку 35 мм - совместим с типовыми шкафами управления.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли.
• Подключение силовой цепи: Винтовые зажимы - обеспечивают надёжный контакт, требуют периодической проверки затяжки.
• Исполнение: Открытое - корпус не герметичен, требует установки внутри электрощита.

Совместимость и монтаж

K-FD-80-40-00-A230 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты - слабый контакт вызывает нагрев и выход из строя.

Катушка управления подключается к фазе и нулю 230 В AC. Подключение не требует полярности - устройство работает с любой ориентацией проводов. Монтаж возможен в любом положении, но предпочтительно - вертикально, чтобы обеспечить естественную теплоотдачу.

Безопасность и стандарты

K-FD-80-40-00-A230 соответствует международным стандартам IEC 60947-4-1 для контакторов и выключателей нагрузки. Применяет технологию магнитного гашения дуги, которая снижает эрозию контактов при коммутации постоянного тока - это повышает срок службы и безопасность работы. Однако, поскольку степень защиты IP20, использование вне закрытого щита запрещено - риск поражения током и замыкания остаётся.

Преимущества

• Специализированная конструкция с магнитным гашением дуги - позволяет работать с постоянным током без быстрого износа контактов.
• Управление от стандартной сети 230 В AC - не требует дополнительных блоков питания для катушки.
• Четыре контакта - позволяют реализовать сложные схемы управления без внешних реле.
• Совместимость с DIN-рейкой - упрощает сборку и обслуживание шкафов управления.
• Произведён КЭАЗ - известный производитель с долгой историей в области промышленной автоматизации.

Ограничения применения

• Не предназначена для коммутации переменного тока - хотя катушка работает от AC, сами контакты рассчитаны исключительно на постоянный ток.
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях; обязательно помещать внутрь электрощита.
• Максимальный ток - 80 А при постоянном токе. При превышении возможен свариваемый контакт и отказ.
• Не имеет встроенного теплового реле - для защиты от перегрузки необходимо применять внешние устройства.
• Не поддерживает управление через сигналы 24 В DC - катушка требует именно 230 В AC.

Примеры использования

• Автоматизация производства: управление двигателем постоянного тока на линии резки металла.
• Солнечные электростанции: коммутация батарейных массивов при изменении режима зарядки.
• Лифтовые системы: управление тормозными механизмами постоянного тока.
• Аккумуляторные станции: включение/выключение зарядных устройств.

Практические советы

• Проверьте соответствие нагрузки - если ток выше 80 А, используйте два контактора параллельно или выберите модель с большим номиналом.
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - недостаточно или слишком сильно затянутое соединение снижают надёжность.
• При использовании в условиях частых включений (более 600 раз в час) учитывайте термическую нагрузку - возможно потребуется принудительное охлаждение.
• K-FD-80-40-00-A230 - часть серии OptiStart K от КЭАЗ. Если нужна возможность управления от 24 В DC или электронная система питания - рассмотрите модели K-AF.
• Обязательно устанавливайте предохранители на входе силовой цепи - даже при наличии контактора они необходимы для защиты от КЗ.
