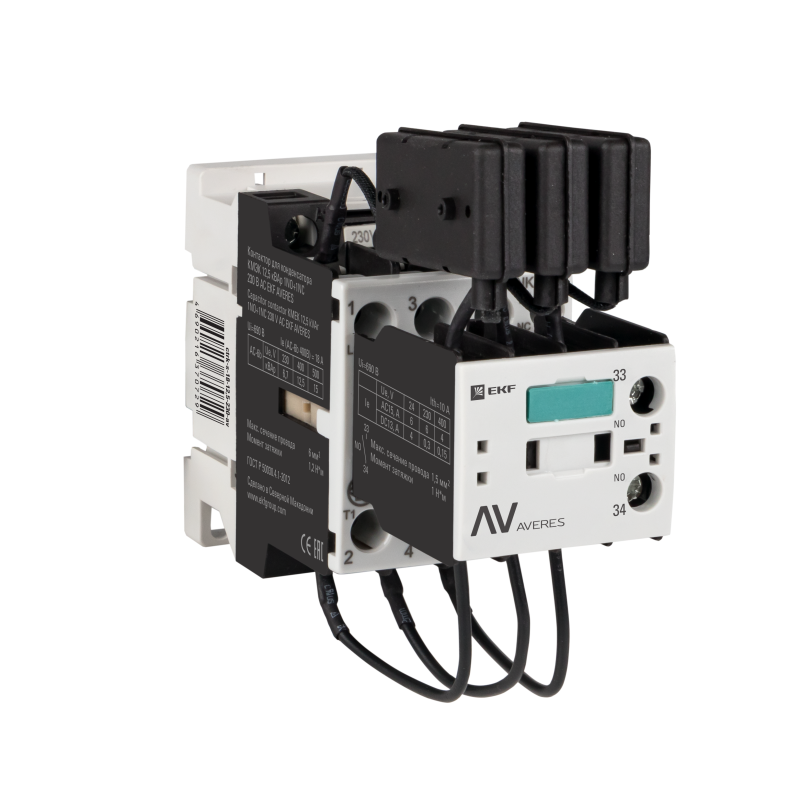

Контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1NC EKF AVERES - ctrk-s-22-15-230-av

Контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1NC от EKF серии Averes предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Устройство сочетает высокую долговечность и специальную схему защиты от импульсных токов при включении.

Назначение и область применения

Контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1NC используется исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на заводах, в насосных станциях, на участках с большим количеством индукционных нагрузок - там, где требуется стабилизация коэффициента мощности.

Технические характеристики

• Номинальная реактивная мощность: 15 кВАр - максимальная мощность конденсаторной батареи, которую можно безопасно коммутировать;
• Номинальный ток: 22 А - допустимый постоянный ток через главные контакты;
• Напряжение питания цепи управления: 220 В переменного тока - требует подачи именно этого напряжения на катушку для срабатывания;
• Количество силовых полюсов: 3 - три пары контактов для переключения всех фаз трёхфазной сети;
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации или блокировок;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1NC совместим с любыми устройствами компенсации реактивной мощности, использующими трёхфазные конденсаторы. Монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения силовой цепи используйте медные провода сечением до 10 мм2 - они должны плотно входить в винтовые зажимы. Убедитесь, что напряжение на катушке управления точно 220 В - при более низком или выше напряжении контакт может не сработать или выйти из строя. Не рекомендуется использовать этот контактор для коммутации активных нагрузок (например, нагревателей) - он оптимизирован только для конденсаторов.

Безопасность и стандарты

Контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1NC соответствует требованиям ГОСТ IEC 60947-1-2017 и ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Эти стандарты гарантируют соответствие безопасности, механической прочности и электрической надёжности. Конструкция защищена от случайного включения при отключенном управлении - благодаря механической блокировке и отсутствию самоблокировки.

Особенности конструкции

Основное отличие этого контактора - встроенный блок опережающего действия с резисторами. Перед замыканием главных контактов на 5 миллисекунд срабатывают вспомогательные контакты с резисторами - они гасят начальный скачок тока при зарядке конденсатора. Только после этого включаются основные контакты, которые уже работают без значительной нагрузки. Когда конденсатор полностью заряжен, вспомогательные контакты автоматически отключаются. Это значительно снижает износ главных контактов и продлевает срок службы всего контактора.

Преимущества

• Увеличенный срок службы за счёт снижения ударных токов при включении - особенно важно при частых циклах коммутации;
• Стандартный форм-фактор DIN-рейка - легко интегрируется в существующие щиты;
• Чёткая специализация - не применяется как универсальный контактор, поэтому рассчитан точнее под задачу;
• Подтверждённая сертификация по российским и международным стандартам - повышает доверие при прохождении проверок.

Ограничения применения

• Не предназначен для коммутации активных нагрузок - только для конденсаторных батарей;
• Не работает при напряжении управления ниже 180 В или выше 250 В - возможны отказы или повреждение катушки;
• Не следует применять в средах с повышенной запылённостью без дополнительной защиты корпуса - IP-класс не указан, значит, нет герметизации;
• Не подходит для частот выше 60 Гц - ограничен рабочий диапазон частоты сети.

Примеры использования

• Щит компенсации реактивной мощности на производстве с несколькими двигателями;
• Автоматическая система регулирования cosφ в цехе с сварочными аппаратами;
• Объекты ЖКХ с большими потреблениями электроэнергии ночью - для предотвращения штрафов за низкий коэффициент мощности;
• Инверторные системы с преобразователями частоты, где требуется быстрая компенсация реактивной составляющей.

Практические советы

• Выбирая контактор для конденсатора КМЭК 15 кВАр 230В 1NО+1MC, убедитесь, что суммарная мощность вашей батареи не превышает 15 кВАр - даже небольшой перегруз сократит срок службы;
• Проверьте напряжение на катушке перед первым включением - 220 В +-10% - иначе контактор будет греться или не включится;
• При использовании нескольких таких контакторов в одном щите - обеспечьте достаточное расстояние между ними для теплоотвода;
• Для контроля состояния используйте вспомогательные контакты (НО/НЗ): подключите их к индикатору или PLC для отслеживания сработки;
• Не заменяйте этот контактор обычным - даже если он имеет аналогичный ток, он не выдержит импульсы при включении конденсаторов.
