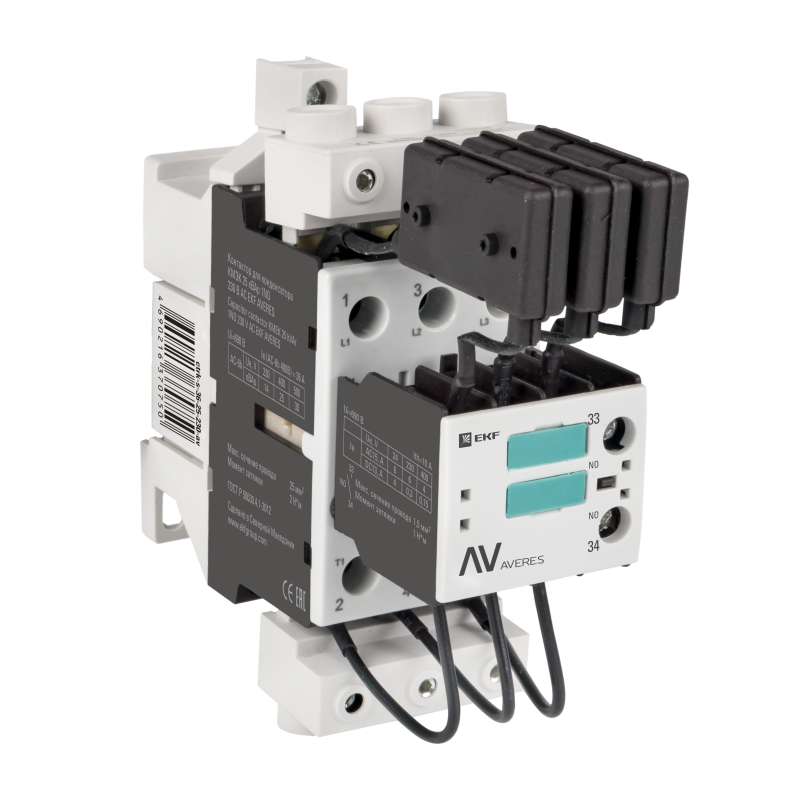

Контактор для конденсатора КМЭК 20 кВАр 230В 1NО EKF AVERES - ctrk-s-29-20-230-av

Контактор для конденсатора КМЭК 20 кВАр 230В 1NО от EKF серии Averes предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Устройство защищает контакты от ударных токов при включении, продлевая срок службы и обеспечивая стабильную работу в промышленных сетях.

Назначение и область применения

Контактор для конденсатора КМЭК 20 кВАр 230В 1NО используется исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на заводах, в насосных станциях, на участках с большим количеством индукционных нагрузок - там, где требуется улучшение коэффициента мощности (cos φ).

Технические характеристики

• Реактивная мощность: 20 кВАр - максимальная ёмкость батареи, которую можно коммутировать одним контактором;
• Напряжение питания катушки: 220 В AC - управление осуществляется от однофазной сети 220 В;
• Номинальный ток: 29 А - допустимый постоянный ток через главные контакты;
• Количество полюсов: 3 - три фазы переключаются одновременно;
• Контактная группа: 3NO + 1NO - три нормально замкнутых контакта для силовой цепи и один дополнительный контакт для сигнализации/блокировки;
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в распределительном шкафу;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Контактор для конденсатора КМЭК 20 кВАр 230В 1NО совместим с любыми стандартными DIN-рейками шириной 35 мм. Главные контакты подключаются к конденсаторной батарее и источнику питания через винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Для подключения катушки управления используйте провод сечением 0,75–2,5 мм2. Дополнительный контакт 1NO может применяться для передачи сигнала состояния (например, “включен”) в систему автоматизации. Монтаж выполняйте в закрытом шкафу с хорошей вентиляцией - перегрев снижает долговечность.

Безопасность и стандарты

Контактор для конденсатора КМЭК 20 кВАр 230В 1NО соответствует требованиям ГОСТ IEC 60947-1-2017 и ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Эти стандарты гарантируют безопасность при работе с высокими токами, устойчивость к импульсным перегрузкам и соответствие международным нормам для промышленного оборудования.

Особенности конструкции

Основное отличие этого контактора - встроенный блок опережающего действия с резисторами. Перед замыканием основных контактов на 5 миллисекунд срабатывают вспомогательные контакты с последовательно включёнными резисторами. Они гасят начальный скачок тока зарядки конденсатора. Только после этого основные контакты замыкаются, а резисторы отключаются. Такая схема предотвращает сваривание контактов и износ механических элементов, что особенно важно при частых включениях (до 10 раз в час).

Преимущества

• Увеличенный срок службы благодаря защите от пикового тока - в 2–3 раза выше, чем у обычных контакторов;
• Стабильная работа даже при частых циклах включения/выключения;
• Простой монтаж на DIN-рейку - экономия времени при сборке шкафов;
• Интегрированный дополнительный контакт - не требует внешних модулей для контроля состояния;
• Подтверждённая совместимость с сертифицированными конденсаторными батареями.

Ограничения применения

• Не применяется для коммутации активных нагрузок (нагреватели, лампы) - не оптимизирован для них;
• Запрещено использование в сетях постоянного тока - только переменный ток 50–60 Гц;
• Не рассчитан на токи выше 29 А - превышение вызывает перегрев и выход из строя;
• Не следует устанавливать в условиях повышенной влажности без защиты IP - устройство не имеет герметичной корпусной защиты;
• Не подходит для работы при температуре ниже –25 C и выше +60 C - указаны в спецификации EKF.

Примеры использования

• Компенсация реактивной мощности на производстве с группой асинхронных двигателей;
• Автоматические системы КРМ в торгово-логистических центрах;
• Объекты с большими пусковыми токами: компрессоры, насосы, вентиляторы;
• Энергоэффективные решения в ЖКХ и на ТЭЦ для снижения потерь в ЛЭП.

Практические советы

• Выбирая контактор для конденсатора КМЭК 20 кВАр 230В 1NО, убедитесь, что суммарная мощность вашей батареи не превышает 20 кВАр - лучше иметь запас по мощности 10–15 %;
• Проверьте посадочное место на DIN-рейке - контактор должен плотно защёлкиваться без люфта;
• При подключении проводов затягивайте винты усилием 0,8–1,0 Нм - недостаточно или слишком сильно - риск перегрева;
• Для систем с частыми включениями (более 5 раз в час) регулярно проверяйте состояние контактов - даже с защитой они со временем изнашиваются;
• Используйте этот контактор только в паре с термореле или тепловым реле - он не имеет встроенную защиту от перегрузки.
