Контактор для конденсатора КМЭК 40 кВАр 230В 1NО EKF AVERES - ctrk-s-58-40-230-av

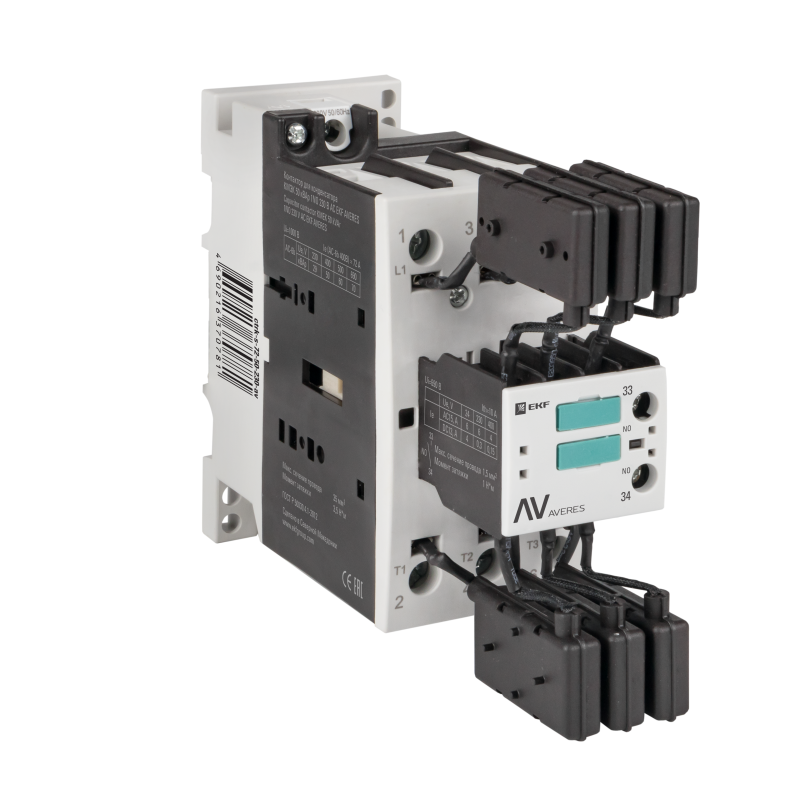

Контактор для конденсатора КМЭК 40 кВАр 230В 1NО от EKF серии Averes предназначен для надёжного включения и отключения трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Устройство сочетает высокую коммутационную износостойкость и специальную схему защиты от импульсных токов, что особенно важно при работе с ёмкостными нагрузками.

Назначение и область применения

Контактор для конденсатора КМЭК 40 кВАр 230В 1NО используется исключительно для коммутации трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он не подходит для управления двигателями, нагревателями или другими активными/индуктивными нагрузками. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством индукционных потребителей - металлургии, химической промышленности, производстве пластмасс, на конвейерах и насосных станциях.

Технические характеристики

• Номинальная реактивная мощность: 40 кВАр - максимальная мощность конденсаторной батареи, которую можно безопасно коммутировать;
• Номинальный ток: 58 А - допустимый постоянный ток через главные контакты;
• Напряжение питания цепи управления: 220 В переменного тока - требует наличия фазы и нуля для катушки; не совместим с 380 В или постоянным током;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Главные контакты: 3 НО (нормально открытые) - замыкаются при включении;
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации или блокировок;
• Способ монтажа: DIN-рейка 35 мм - устанавливается в шкафах без дополнительных креплений;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 16 мм2;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и не более 1000 циклов включения в час.

Совместимость и монтаж

Контактор для конденсатора КМЭК 40 кВАр 230В 1NО монтируется на стандартную DIN-рейку. Для подключения главной цепи используйте медные жилы с зачищенными концами и плотной затяжкой винтов - слабый контакт вызывает перегрев. Подключение цепи управления осуществляется к клеммам A1/A2, расположенным на передней панели. Обязательно проверьте соответствие напряжения 220 В - при подаче 380 В катушка выйдет из строя. Монтаж выполняйте в вертикальном положении +-15°, чтобы обеспечить работу механизма.

Безопасность и стандарты

Контактор для конденсатора КМЭК 40 кВАр 230В 1NО соответствует требованиям ГОСТ IEC 60947-1-2017 и ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Эти нормы гарантируют безопасность при коммутации емкостных нагрузок, термическую устойчивость и механическую долговечность. Устройство не имеет функции автоматического отключения при перегрузке - внешняя защита (плавкий предохранитель или автомат) обязательна.

Особенности конструкции

Основное отличие этого контактора - встроенный блок опережающего действия с резисторами. При включении вспомогательные контакты с резисторами замыкаются на 5 миллисекунд раньше основных, поглощая начальный скачок тока зарядки конденсатора. После того как конденсатор заряжается, эти контакты размыкаются, и вся нагрузка переходит на основные контакты. Это значительно снижает эрозию и сваривание контактов, продлевая срок службы контактора для конденсатора КМЭК в десятки раз по сравнению с обычными моделями.

Преимущества

• Увеличенный срок службы благодаря защите от пусковых токов - идеален для частых включений;
• Высокая надёжность при работе с конденсаторами - специально адаптирован под эту задачу;
• Стандартный форм-фактор DIN-рейка - легко интегрируется в существующие щиты;
• Чёткая схема работы: вспомогательные контакты работают автономно, без внешних устройств;
• Соответствие российским и международным стандартам - сертифицирован для промышленного использования.

Ограничения применения

• Не применяется для постоянного тока - работает только с переменным током 50–60 Гц;
• Нельзя использовать для нагрузок выше 40 кВАр - риск повреждения контактов;
• Не предназначен для частотного регулирования - только дискретное включение/выключение;
• Требуется внешняя защита от перегрузок и коротких замыканий - сам контактор не отключает аварийные режимы;
• Не рекомендован для установки в условиях повышенной запылённости без дополнительной герметизации - IP-класс не указан, значит, нет защиты от пыли и влаги.

Примеры использования

• Щит компенсации реактивной мощности на заводе по производству стали - 3 группы конденсаторов по 40 кВАр каждая, управляемые тремя такими же контактами;
• Цех по изготовлению алюминиевых профилей - 12 конденсаторных секций, включаемых по графику;
• Городская насосная станция - автоматическая компенсация после запуска крупных насосов;
• Объекты ЖКХ с большими асинхронными двигателями - снижение платы за реактивную энергию.

Практические советы

• Выбирайте контактор для конденсатора КМЭК 40 кВАр 230В 1NО только для конденсаторных батарей - другие нагрузки сокращают срок службы;
• Проверяйте напряжение на катушке перед первым включением - даже кратковременная подача 380 В выведет его из строя;
• Используйте предохранители типа gG или быстродействующие автоматы на 63–80 А для защиты от КЗ;
• При частом включении (более 10 раз в минуту) контролируйте температуру корпуса - возможен перегрев;
• При замене старого контактора - обязательно проверьте сечение проводов и качество зажимов, особенно если ранее использовались неквалифицированные модели.
