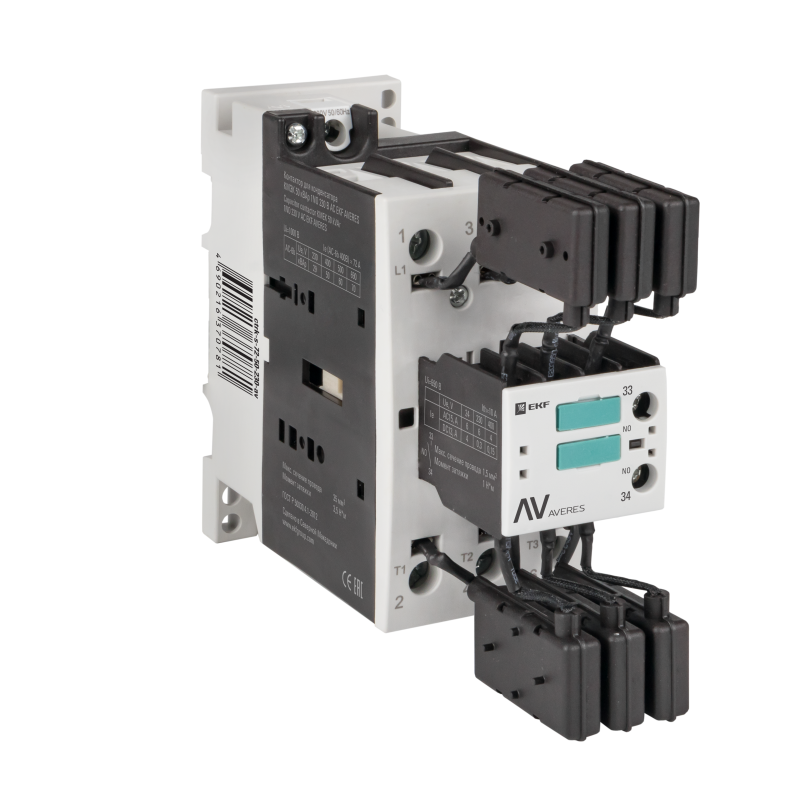

Контактор для конденсатора КМЭК 75квар 230В 1NО AVERES EKF ctrk-s-108-75-230-av

Контактор для конденсатора КМЭК 75 кВАр 230В 1NO от EKF серии Averes предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Особенность модели - встроенный блок опережающего действия, который продлевает срок службы контактов за счёт снижения пусковых токов.

Назначение и область применения

Контактор для конденсатора КМЭК 75 кВАр 230В 1NO используется исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на заводах, в насосных станциях, на участках с большим количеством индукционных нагрузок - там, где требуется стабилизация коэффициента мощности.

Технические характеристики

• Реактивная мощность: 75 кВАр - максимальная нагрузка, которую контакт может безопасно переключать;
• Номинальный ток: 108 А - допустимый постоянный ток через главные контакты;
• Напряжение питания катушки: 220 В переменного тока - управление осуществляется от однофазной сети;
• Количество полюсов: 3 - три пары главных контактов для коммутации трёх фаз;
• Количество контактов: 3NO + 3NC + 1NO + 1NC - три основных нормально открытых и три нормально замкнутых контакта, плюс один дополнительный NO и NC для сигнализации или блокировки;
• Тип присоединения: винтовое - провода закрепляются болтами, обеспечивая прочную механическую связь;
• Срок службы: 10 лет - расчётный срок при соблюдении условий эксплуатации и частоты включений.

Совместимость и монтаж

Контактор для конденсатора КМЭК 75 кВАр 230В 1NO устанавливается на DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте жилы сечением до 25 мм2 - проверьте соответствие по таблице производителя. Управляющая катушка работает от 220 В, поэтому не требует внешнего источника питания. Обязательно соблюдайте полярность при подключении катушки - неверное подключение может повредить устройство. Монтаж выполняйте в вертикальном положении +-15°.

Безопасность и стандарты

Контактор для конденсатора КМЭК 75 кВАр 230В 1NO соответствует требованиям:

• ГОСТ IEC 60947-1-2017 - общие правила для низковольтного оборудования;
• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - специальные требования к контакторам для коммутации конденсаторов.

Особенности конструкции

Основное отличие этого контактора - наличие дополнительного блока с резисторами и опережающих контактов. Перед включением главных контактов эти вспомогательные замыкаются на 5 миллисекунд, принимая на себя начальный импульс тока зарядки конденсатора. После того как основные контакты полностью замкнулись, вспомогательные автоматически размыкаются. Это предотвращает сваривание и эрозию главных контактов, которые чаще всего выходят из строя при работе с конденсаторами.

Преимущества

• Увеличенный срок службы благодаря снижению пусковых токов - особенно важно при частых включениях;
• Стандартное исполнение для DIN-рейки - легко интегрируется в существующие щиты;
• Чёткая схема управления - не требует сложной внешней логики;
• Высокая надёжность при работе в условиях высоких импульсных нагрузок.

Ограничения применения

• Не предназначен для коммутации активных нагрузок (нагреватели, лампы) - использование вне назначения снижает срок службы;
• Запрещено применять при напряжении выше 690 В - риск пробоя изоляции;
• Не рассчитан на работу в средах с взрывоопасными газами или повышенной запылённостью без дополнительной защиты;
• Не рекомендуется использовать в системах с частотой ниже 45 Гц или выше 65 Гц - возможны сбои в работе катушки.

Примеры использования

• Автоматическая система компенсации реактивной мощности на производстве с несколькими двигателями;
• Щитовая установка в торговом центре для снижения штрафов энергосбыта за низкий cosφ;
• Подстанция с преобразователями частоты, где требуется быстрая перестройка емкостной нагрузки.

Практические советы

• Выбирая контактор для конденсатора КМЭК 75 кВАр 230В 1NO, убедитесь, что ваша батарея имеет суммарную мощность ≤75 кВАр - превышение вызывает перегрузку;
• Используйте предохранители типа gG или aR на входе - они защитят контактор от коротких замыканий;
• Проверяйте затяжку винтов после первых 10–20 включений - термические циклы могут ослабить соединения;
• При использовании в составе автоматической системы - подключите сигнал состояния с дополнительного контакта 1NO/1NC для контроля работоспособности;
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25…+60 C.
