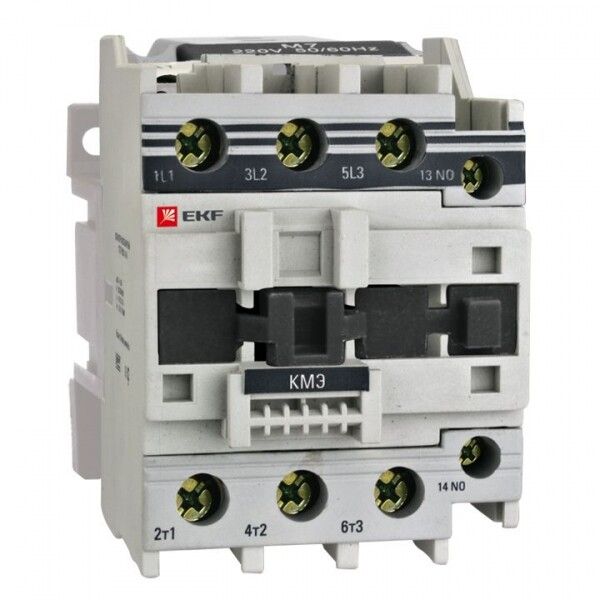

Контактор КМЭ малогабаритный 65А 36В NO+NC EKF PROxima | ctr-s-65-36

Контактор малогабаритный КМЭ 65А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт от бренда EKF, серия PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 65 А. Подходит для автоматизации оборудования, где требуется надежная коммутация с управлением через слаботочную цепь 36 В AC.

Назначение и область применения

Контактор малогабаритный КМЭ 65А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт используется для управления силовыми цепями переменного тока. Его применяют в системах автоматического управления: пускатели двигателей, насосы, вентиляторы, конвейеры, освещение, нагревательные элементы. Управление осуществляется через слаботочную цепь 36 В AC - это позволяет использовать кнопочные посты, терморегуляторы, PLC и другие контроллеры без прямой коммутации больших токов.

Технические характеристики

• Номинальный ток: 65 А - способен выдерживать длительную работу при такой нагрузке
• Напряжение катушки управления: 36 В AC - требует именно переменного тока, постоянный ток не подойдёт
• Количество контактов: 4 нормально-открытых (НО) и 1 нормально-закрытый (НЗ) - можно использовать для управления несколькими цепями или реализовать блокировку
• Номинальная мощность: 30 кВт - соответствует максимальной нагрузке для трёхфазных двигателей при 380 В
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами
• Максимальное сечение кабеля: 25 мм2 - допускает подключение крупных проводов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, с повышенной влажностью
• Гарантийный срок: 84 месяца - один из самых длинных в классе
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - подтверждает соответствие требованиям безопасности и надёжности

Совместимость и монтаж

Контактор малогабаритный КМЭ 65А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы не повредить изоляцию. Максимальное сечение - 25 мм2; для меньшего сечения рекомендуется применять наконечники. Коммутируемые цепи должны быть одно- или трёхфазными переменного тока. Катушка управления рассчитана исключительно на 36 В AC - подача постоянного тока или другого напряжения вызовет выход из строя. Контактор совместим с любыми устройствами, выдающими сигнал 36 В AC: реле времени, термостаты, микроконтроллеры с релейными выходами.

Безопасность и стандарты

Контактор КМЭ 65А 36В 1 нормально-открытый контакт + 1 нормально-закрытый контакт соответствует ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе с высокими токами. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому установка возможна только внутри закрытых распределительных шкафов. Применение вне герметичных корпусов запрещено. Серия PROxima прошла тестирование на механическую прочность и долговечность переключений - более 1 млн операций.

Преимущества

• Высокий уровень коммутационной износостойкости благодаря качественным материалам контактов
• Расширенный рабочий диапазон температур - подходит для неотапливаемых помещений
• Четкая фиксация на DIN-рейке - не выпадает даже при вибрациях
• Поддержка алюминиевых и медных проводов - гибкость при подборе кабелей
• Длинная гарантия (7 лет) - свидетельство уверенности производителя в качестве
• Наличие четырёх НО контактов даёт возможность использовать один контактор для нескольких функций: включение, блокировка, сигнализация

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивных сред - IP20 не защищает от внешних воздействий
• Не подходит для постоянного тока - катушка 36 В AC не будет работать при DC
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при защите двигателей
• Не предназначен для частого включения/выключения (более 600 раз/час) - риск перегрева катушки
• Не следует использовать в цепях с высокими импульсными перегрузками без дополнительной защиты (например, RC-цепей или варисторов)

Примеры использования

• Автоматический пуск трехфазного двигателя насоса с управлением через термостат
• Управление световым оборудованием в промышленном цехе по расписанию
• Переключение между основным и резервным источником питания в системе бесперебойного энергоснабжения
• Контроль работы вентилятора охлаждения в шкафу с ПЛК
• Сигнализация состояния оборудования через НЗ контакт (например, “двигатель остановлен”)

Практические советы

• При использовании в цепях с индуктивной нагрузкой (электромоторы, трансформаторы) установите дугогасящую цепь (RC-фильтр) на контактах - продлит срок службы
• Проверьте напряжение на катушке перед первым включением - даже небольшое превышение 36 В может привести к её перегреву
• При подключении алюминиевого провода обязательно используйте наконечник - снижает риск окисления и плохого контакта
• Не забудьте проверить посадочный размер DIN-рейки - некоторые старые рейки имеют отклонения, хотя стандарт 35 мм соблюдается в большинстве случаев
• Для сложных схем с несколькими контактами составьте схему подключения заранее - 4 НО и 1 НЗ позволяют реализовать логические функции, но требуют точного планирования
