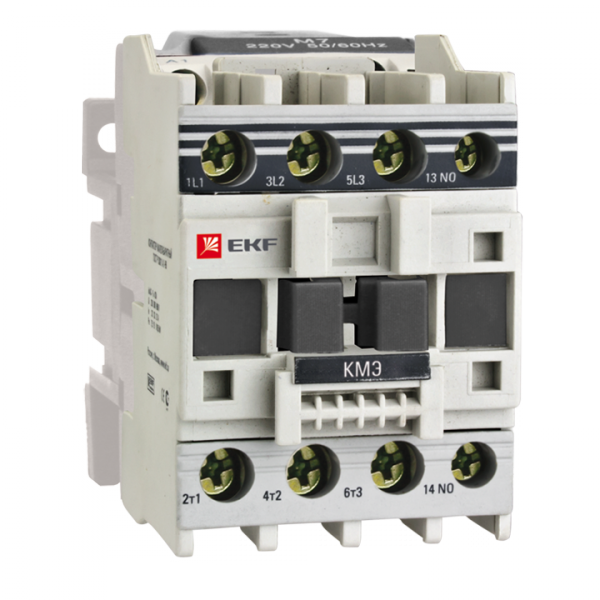

Контактор малогабаритный КМЭ 9А 220В 1NC EKF PROxima | ctr-s-9-220-nc

Контактор малогабаритный КМЭ 9А 220В 1NC от EKF серии PROxima предназначен для дистанционного включения и отключения электрических нагрузок до 4 кВт, особенно там, где важна компактность и долговечность. Устройство подходит для установки на монтажную плату и используется в автоматических системах управления.

Назначение и область применения

Контактор малогабаритный КМЭ 9А 220В 1NC управляет силовыми цепями переменного тока через слаботочную катушку. Он применяется для запуска и остановки электродвигателей, нагревательных элементов, освещения и других устройств, требующих частых коммутаций. Подходит для панельного монтажа в щитах автоматизации, станках, конвейерах и системах HVAC.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 9 А
• Номинальная мощность: 4 кВт (при AC-1)
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от брызг воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и повышенной влажности
• Срок службы контактов: более 1 млн циклов
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 9А 220В 1NC монтируется на DIN-рейку или прямо на печатную плату. Его компактные габариты позволяют использовать в плотно укомплектованных шкафах. Винтовые зажимы обеспечивают надёжное соединение с медными проводами до 25 мм2. Катушка управления фиксирована на 220 В - замена на другое напряжение невозможна без замены всего модуля. Для расширения числа вспомогательных контактов можно установить дополнительные блоки на корпусе.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международным нормам безопасности для контакторов. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение вне герметичных шкафов не допускается. Серебросодержащий материал контактов снижает риск оплавления и окисления, повышая безопасность при длительной работе.

Преимущества

• Высокая механическая износостойкость - контакты рассчитаны на миллионы операций
• Компактный размер позволяет экономить место в распределительных щитах
• Надёжные винтовые зажимы - удобны для многократного обслуживания
• Серебряные контакты - устойчивы к коррозии и дуговым воздействиям
• Долгий срок гарантии - 84 месяца
• Возможность расширения функционала за счёт дополнительных модулей

Ограничения применения

• Не имеет встроенной защиты от перегрузки - требуется внешний тепловое реле
• Нереверсивная конструкция - для изменения направления вращения двигателя нужна пара контакторов с блокировкой
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Фиксированное напряжение катушки 220 В - не совместим с сетями 110 В или 380 В без преобразования
• Не предназначен для работы с постоянным током

Примеры использования

• Управление однофазным двигателем насоса в системе водоснабжения
• Включение/выключение кондиционера в автоматическом режиме
• Коммутирование нагревательных элементов в термокамере
• Частичная часть реверсивной схемы - когда два таких контактора используются вместе с механической блокировкой для управления трёхфазным двигателем
• Автоматизация линий производства с высокой частотой включений

Практические советы

• При монтаже проверьте, чтобы сечение провода не превышало 25 мм2 - иначе возможен перегрев зажимов
• Для реверса используйте пару КМЭ 9А 220В 1NC с механической блокировкой - так исключается короткое замыкание при одновременном срабатывании
• Обязательно устанавливайте тепловое реле перед контактором, если нагрузка - двигатель
• Не устанавливайте в местах с прямым попаданием воды, масла или агрессивных паров - IP20 недостаточно
• При необходимости увеличить число вспомогательных контактов - выбирайте модульные блоки от EKF серии PROxima, совместимые с этим контактором
